Connexion des câbles de cluster

La carte d'interface cluster de contrôleurs fournit des liaisons redondantes au moyen de ports d'E/S qui permettent à deux contrôleurs de communiquer entre eux. Pour plus de détails sur la carte d'interface cluster, reportez-vous à la section Ports d'E/S de cluster de contrôleurs.

Le câblage des clusters doit être effectué avant de mettre sous tension l'un des contrôleurs, et toutes les liaisons doivent être établies avant de poursuivre la configuration.

Des câbles Ethernet sont fournis pour connecter les contrôleurs en cluster. Si vous utilisez vos propres câbles Ethernet, assurez-vous qu'ils sont droits et d'une longueur correcte, de catégorie 6A pour les contrôleurs ZS9-2, et de catégorie 5 ou supérieure pour tous les autres.

Les sections suivantes décrivent la procédure de connexion des câbles de cluster selon le type de contrôleur.

Connexion des câbles de cluster pour les contrôleurs ZS9-2

Les contrôleurs ZS9-2 utilisent le clustering Ethernet en ayant recours à deux ports Ethernet dans l'adaptateur Ethernet Oracle à quatre ports 10GBASE-T. Pour plus de détails sur la carte d'interface cluster des contrôleurs ZS9-2, reportez-vous à la figure Ports d'E/S du cluster de contrôleurs ZS9-2.

Deux câbles Ethernet de catégorie 6A avec connecteurs RJ-45 sont fournis : un vert et l'autre rouge. Chaque câble fait 2,5 mètres de long.

  • Connectez le câble vert ou le câble rouge entre le port Ethernet 0 d'un contrôleur et le port Ethernet 0 du second contrôleur.

  • Connectez l'autre câble entre le port Ethernet 1 d'un contrôleur et le port Ethernet 1 de l'autre contrôleur.

La figure suivante présente le câblage du cluster entre deux contrôleurs ZS9-2 (modèle haut de gamme affiché)

Figure 1  Câblage du cluster de contrôleurs ZS9-2

image:Illustration montrant le câblage de cluster entre deux contrôleurs ZS9-2

Connexion des câbles de cluster pour les contrôleurs ZS7-2, ZS5-x, ZS4-4, ZS3-x et 7x20

Les contrôleurs ZS7-2, ZS5-x, ZS4-4, ZS3-x et 7x20 utilisent le clustering série en ayant recours à deux liaisons de cluster série, et fournissent la connectivité Ethernet via une liaison. La liaison Ethernet offre de meilleures performances de transport pour les messages qui n'ont pas trait aux pulsations, notamment la synchronisation de réunion, et fournit un signal d'activité de sauvegarde.

Les câbles entre les ports série forment un schéma croisé , 0 à 1 et 1 à 0. Ce type de câblage permet d'utiliser des câbles droits entre deux contrôleurs identiques.

Pour plus de détails sur les cartes d'interface cluster, reportez-vous aux figures Ports d'E/S du cluster de contrôleurs ZS7-2, ZS5-4, ZS5-2, ZS4-4, ZS3-4 et 7x20 et Ports d'E/S de cluster de contrôleurs ZS3-2.

Câblage du cluster de contrôleurs ZS7-2

Trois câbles Ethernet de catégorie 5 sont fournis : un vert, un jaune et un noir. Chaque câble fait 2,5 mètres de long.

  • Connectez le câble vert ou le câble jaune entre le port série 0 d'un contrôleur et le port série 1 du second contrôleur.

  • Connectez le câble vert ou le câble jaune entre le port série 1 d'un contrôleur et le port série 0 de l'autre contrôleur.

  • Connectez le câble noir entre les ports Ethernet de chaque contrôleur.

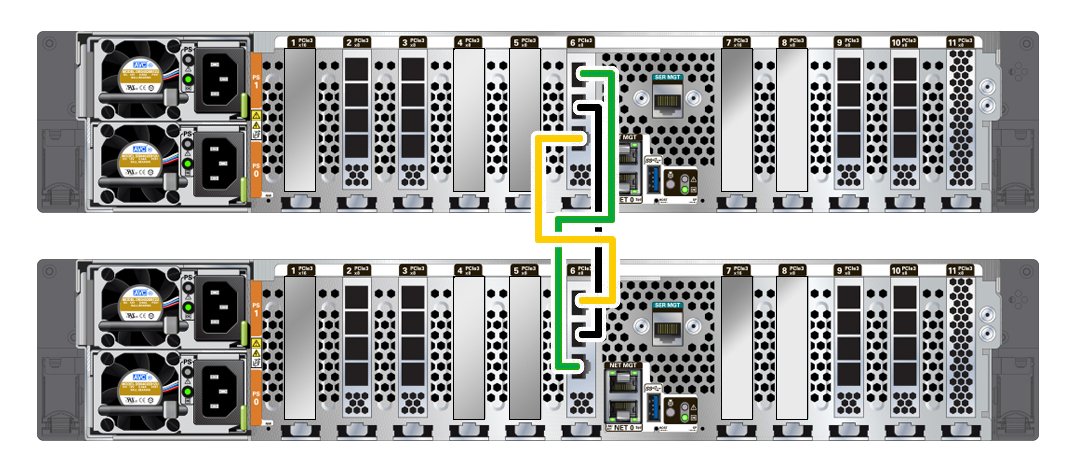

La figure suivante présente le câblage du cluster entre deux contrôleurs ZS7-2 (modèle haut de gamme affiché)

Figure 2  Câblage du cluster de contrôleurs ZS7-2

image:Illustration montrant le câblage de cluster entre deux contrôleurs ZS7-2

Câblage de cluster de contrôleurs ZS5-2

Trois câbles Ethernet de catégorie 5 sont fournis. Chaque câble fait 2,5 mètres de long.

  • Connectez un câble entre le port série 0 d'un contrôleur et le port série 1 du second contrôleur.

  • Connectez le deuxième câble entre le port série 1 d'un contrôleur et le port série 0 de l'autre contrôleur.

  • Connectez le troisième câble entre les ports Ethernet de chaque contrôleur.

La figure suivante illustre le câblage du cluster entre deux contrôleurs ZS5-4.

Figure 3  Câblage du cluster de contrôleurs ZS5-4

image:Illustration présentant le câblage du cluster entre deux contrôleurs ZS5-4

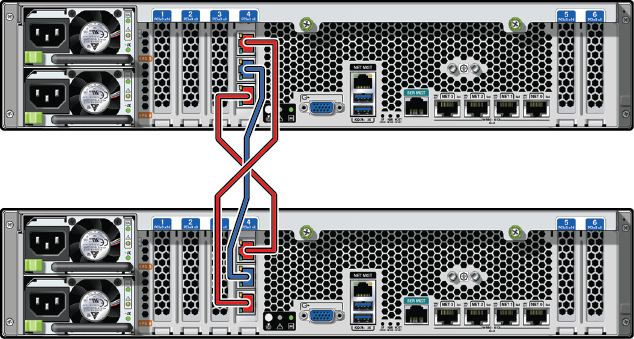

La figure suivante présente le câblage du cluster entre deux contrôleurs ZS5-2.

Figure 4  Câblage du cluster de contrôleurs ZS5-2

image:Illustration montrant le câblage de cluster entre deux contrôleurs ZS5-2

Câblage du cluster de contrôleurs ZS4-4

Trois câbles Ethernet de catégorie 5 sont fournis. Chaque câble fait 1 mètre de long. Connectez les câbles de la même manière que pour les contrôleurs ZS5-x.

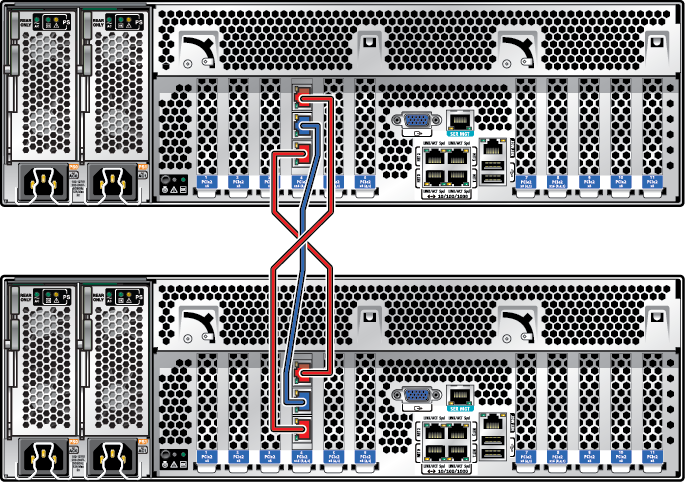

La figure suivante présente le câblage du cluster entre deux contrôleurs ZS4-4.

Figure 5  Câblage du cluster de contrôleurs ZS4-4

image:Illustration montrant les connexions de câbles de cluster entre deux contrôleurs ZS4-4 en cluster.

Câblage de cluster de contrôleurs ZS3-4 et 7420

La carte de cluster des contrôleurs ZS3-4 et 7420 est installée dans l'emplacement du cluster, comme indiqué dans la présentation du matériel pour chaque contrôleur dans le Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.

Câblage de cluster de contrôleurs ZS3-2

Trois câbles Ethernet de catégorie 5 sont fournis. Chaque câble fait 1 mètre de long. Connectez les câbles de la même manière que pour les contrôleurs ZS5-x. Pour plus de détails sur les ports de cluster, reportez-vous à la figure Ports d'E/S de cluster de contrôleurs ZS3-2.

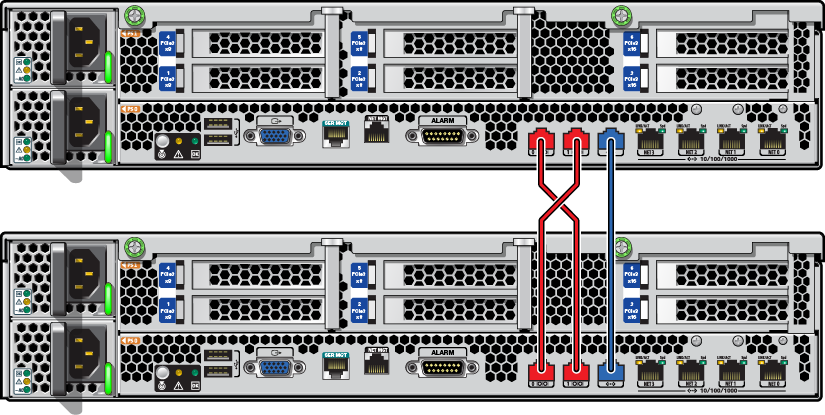

La figure suivante présente le câblage du cluster entre deux contrôleurs ZS3-2.

Figure 6  Câblage du cluster de contrôleurs ZS3-2

image:Illustration montrant le câblage de cluster entre deux contrôleurs ZS3-2
