Contrôleur ZS5-2 autonome avec étagères de disques DE2-24 (1 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS5-2 avec un HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port HBA, consultez la section relative à la présentation matérielle du contrôleur ZS5-2 dans le manuel Oracle ZFS Storage Appliance Customer Service Manual.
Figure 224 Contrôleur ZS5-2 autonome avec un HBA connecté à une étagère de disques DE2-24 dans une chaîne unique

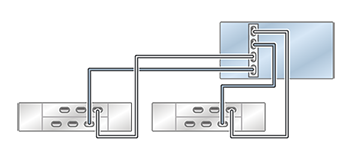

Figure 225 Contrôleur ZS5-2 autonome avec un HBA connecté à deux étagères de disques DE2-24 dans deux chaînes

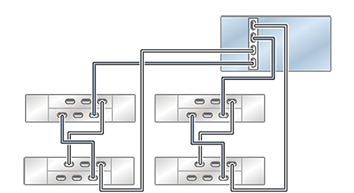

Figure 226 Contrôleur ZS5-2 autonome avec un HBA connecté à quatre étagères de disques DE2-24 dans deux chaînes
Figure 227 Plusieurs étagères de disques dans une chaîne unique
