Guide de câblage des systèmes Oracle^® ZFS Storage Appliance, version OS8.8.x

Configurations de capacité pour un système monté en rack ZS9-2 haut de gamme

Cette section fournit une vue d'ensemble et des diagrammes de câblage pour les configurations de capacité d'un système monté en rack ZS9-2 haut de gamme.

Cette section aborde les sujets suivants :

• Vue d'ensemble des configurations de capacité d'un système monté en rack ZS9-2 haut de gamme

• Tableaux et diagrammes de câblage pour des configurations de capacité d'un système monté en rack ZS9-2 haut de gamme

Vue d'ensemble des configurations de capacité d'un système monté en rack ZS9-2 haut de gamme

Les configurations de capacité bénéficient d'étagères de disques de grande capacité et sont disponibles dans une armoire de base, ou une armoire de base dotée de trois armoires d'extension au maximum. Deux contrôleurs ZS9-2 et jusqu'à 39 étagères de disques peuvent être pris en charge, comme indiqué dans le tableau suivant.

Table 5  Composants des configurations de capacité d'un système monté en rack ZS9-2 haut de gamme

Armoire de base Armoire d'extension 1 Armoire d'extension 2 Armoire d'extension 3 9 étagères de disques DE3-24C au maximum dans 2 chaînes Configurations usine : 1, 2, 4, 6, 8 ou 9 étagères de disques DE3-24C Deux contrôleurs ZS9-2 haut de gamme 10 étagères de disques DE3-24C au maximum Configurations usine : 2, 4, 5, 6, 8 ou 10 étagères de disques DE3-24C 10 étagères de disques DE3-24C au maximum 10 étagères de disques DE3-24C au maximum 9 étagères de disques DE3-24C au maximum dans 4 chaînes Configurations usine : 1, 2, 4, 6, 8 ou 9 étagères de disques DE3-24C Deux contrôleurs ZS9-2 haut de gamme 10 étagères de disques DE3-24C au maximum 10 étagères de disques DE3-24C au maximum Non prise en charge 9 étagères de disques DE3-24C au maximum dans 8 chaînes Configurations usine : 1, 2, 4, 6, 8 ou 9 étagères de disques DE3-24C Deux contrôleurs ZS9-2 haut de gamme Non prise en charge Non prise en charge Non prise en charge

Chaque armoire de base de capacité ZS9-2 haut de gamme comprend 1, 2, 4, 6, 8 ou 9 étagères de disques DE3-24C. Chaque armoire d'extension comprend 2, 4, 5 (demi-rack), 6, 8, ou 10 étagères de disques DE3-24C. 39 étagères de disques au maximum peuvent être prises en charge avec une armoire de base et trois armoires d'extension.

Chaque contrôleur ZS9-2 haut de gamme dispose de quatre cartes HBA SAS. Les contrôleurs ZS9-2 haut de gamme en cluster prennent en charge une configuration haute disponibilité composée de :

• Neuf étagères de disques au maximum dans l'armoire de base, configurées dans deux, quatre ou huit chaînes, et

• Trois armoires d'extension au maximum, chaque armoire prenant en charge deux chaînes avec un maximum de 5 étagères de disques par chaîne de disques, pour un total de 10 étagères de disques pour une armoire d'extension, de 20 étagères de disques pour deux armoires d'extension ou de 30 étagères de disques pour trois armoires d'extension.

Les armoires sont autonomes et pré-câblées selon la méthode de câblage requise. Les tableaux et diagrammes de câblage d'un système pré-monté en rack, qui peuvent également être utilisés pour la planification d'une extension future du système, sont fournis dans la section Tableaux et diagrammes de câblage pour des configurations de capacité d'un système monté en rack ZS9-2 haut de gamme.

Chaque armoire contient 42 unités de rack (RU), avec RU01 en bas. Chaque contrôleur ZS9-2 occupe deux unités de rack, et son emplacement est référencé par le numéro de l'unité de rack inférieure. Le contrôleur supérieur s'appelle Contrôleur 1 et se situe dans l'unité RU20 de l'armoire de base, tandis que le contrôleur inférieur s'appelle Contrôleur 0 dans l'unité RU17. L'illustration suivante présente le numéro d'emplacement de chaque carte HBA, ainsi que les numéros de port de chaque carte.

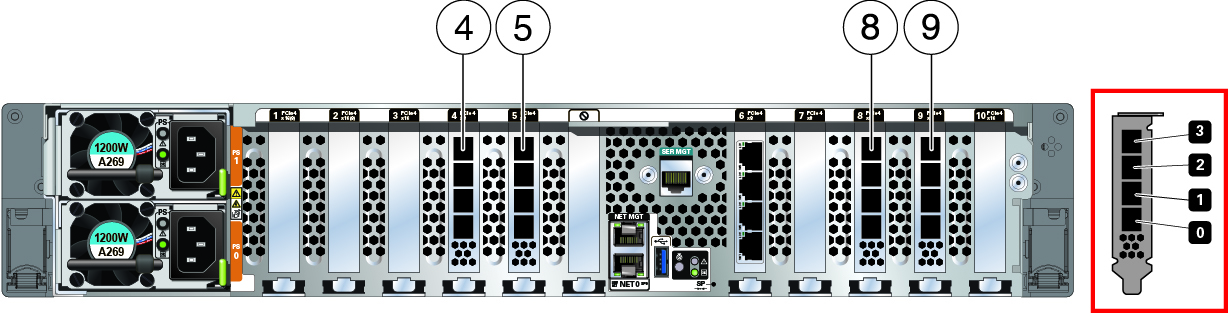

Figure 667  Numéros d'emplacement des HBA d'un contrôleur ZS9-2 haut de gamme (vue arrière)

Chaque étagère de disques DE3-24C occupe quatre unités de rack et les étagères de disques sont généralement installées du bas vers le haut de l'armoire de base pour des raisons de stabilité. Comme le contrôleur ZS9-2 haut de gamme occupe deux unités de rack, l'armoire de base contient un panneau de remplissage au-dessus de chaque contrôleur afin que la disposition de l'armoire soit similaire aux offres précédentes des systèmes Oracle montés en rack avec des contrôleurs occupant trois unités de rack. Cela permet également un meilleur accès aux services de maintenance et un câblage via le module de fixation des câbles arrière(CMA). Comme indiqué sur l'illustration suivante, l'étagère de disques DE3-24C contient deux modules d'E/S (IOM) dotés chacun de quatre ports. Dans toutes les configurations de câblage, le Port 1 et le Port 3 ne sont jamais utilisés.

Figure 668  Connexions HBA d'une étagère de disques DE3-24C (vue arrière)

Tableaux et diagrammes de câblage pour des configurations de capacité d'un système monté en rack ZS9-2 haut de gamme

Le tableau suivant décrit les emplacements et les connexions de port pour deux contrôleurs et neuf étagères de disques dans l'armoire de base avec des câbles SAS optiques de 3 mètres. La première étagère de disques se situe dans l'unité RU01 et chaque étagère de disques contient deux modules IOM.

Les tableaux suivants sont destinés à des configurations composées de deux chaînes dans l'armoire de base et de deux chaînes par armoire d'extension, autorisant ainsi 39 étagères de disques au maximum.

Table 6  Armoire de base : emplacements et connexions des contrôleurs et des étagères de disques (deux chaînes)

DEPUIS VERS RU CONTROLEUR PORT HBA RU PORT DE L'ETAGERE DE DISQUES 20 1 Emplacement 4, Port 0 1 IOM 1, Port 2 17 0 Emplacement 5, Port 0 1 IOM 0, Port 2 20 1 Emplacement 8, Port 0 23 IOM 1, Port 2 17 0 Emplacement 9, Port 0 23 IOM 0, Port 2 17 0 Emplacement 4, Port 0 1, 5, 13 IOM 1, Port 0 20 1 Emplacement 5, Port 0 1, 5, 13 IOM 0, Port 0 17 0 Emplacement 8, Port 0 27, 35, 39 IOM 1, Port 0 20 1 Emplacement 9, Port 0 27, 35, 39 IOM 0, Port 0

Le tableau suivant décrit les emplacements et les connexions de port pour 10 étagères de disques dans l'armoire d'extension 1 avec des câbles SAS optiques de 6 mètres. La première étagère de disques se situe dans l'unité RU01 et chaque étagère de disques contient deux modules IOM. L'armoire d'extension 1 prend en charge les étagères de disques 10 à 19.

Table 7  Armoire d'extension 1 : emplacements et connexions des contrôleurs et des étagères de disques (deux chaînes)

DEPUIS VERS RU CONTROLEUR PORT HBA RU PORT DE L'ETAGERE DE DISQUES 20 1 Emplacement 4, Port 1 1 IOM 1, Port 2 17 0 Emplacement 5, Port 1 1 IOM 0, Port 2 20 1 Emplacement 8, Port 1 21 IOM 1, Port 2 17 0 Emplacement 9, Port 1 21 IOM 0, Port 2 17 0 Emplacement 4, Port 1 5, 9, 13, 17 IOM 1, Port 0 20 1 Emplacement 5, Port 1 5, 9, 13, 17 IOM 0, Port 0 17 0 Emplacement 8, Port 1 25, 33, 37 IOM 1, Port 0 20 1 Emplacement 9, Port 1 25, 33, 37 IOM 0, Port 0

Le tableau suivant décrit les emplacements et les connexions de port pour 10 étagères de disques dans l'armoire d'extension 2 avec des câbles SAS optiques de 6 mètres. La première étagère de disques se situe dans l'unité RU01 et chaque étagère de disques contient deux modules IOM. L'armoire d'extension 2 prend en charge les étagères de disques 20 à 29.

Table 8  Armoire d'extension 2 : emplacements et connexions des contrôleurs et des étagères de disques (deux chaînes)

DEPUIS VERS RU CONTROLEUR PORT HBA RU PORT DE L'ETAGERE DE DISQUES 20 1 Emplacement 4, Port 2 1 IOM 1, Port 2 17 0 Emplacement 5, Port 2 1 IOM 0, Port 2 20 1 Emplacement 8, Port 2 21 IOM 1, Port 2 17 0 Emplacement 9, Port 2 21 IOM 0, Port 2 17 0 Emplacement 4, Port 2 5, 9, 13, 17 IOM 1, Port 0 20 1 Emplacement 5, Port 2 5, 9, 13, 17 IOM 0, Port 0 17 0 Emplacement 8, Port 2 25, 33, 37 IOM 1, Port 0 20 1 Emplacement 9, Port 2 25, 33, 37 IOM 0, Port 0

Le tableau suivant décrit les emplacements et les connexions de port pour 10 étagères de disques dans l'armoire d'extension 3 avec des câbles SAS optiques de 6 mètres. La première étagère de disques se situe dans l'unité RU01 et chaque étagère de disques contient deux modules IOM. L'armoire d'extension 2 prend en charge les étagères de disques 30 à 39.

Table 9  Armoire d'extension 3 : emplacements et connexions des contrôleurs et des étagères de disques (deux chaînes)

DEPUIS VERS RU CONTROLEUR PORT HBA RU PORT DE L'ETAGERE DE DISQUES 20 1 Emplacement 4, Port 3 1 IOM 1, Port 2 17 0 Emplacement 5, Port 3 1 IOM 0, Port 2 20 1 Emplacement 8, Port 3 21 IOM 1, Port 2 17 0 Emplacement 9, Port 3 21 IOM 0, Port 2 17 0 Emplacement 4, Port 3 5, 9, 13, 17 IOM 1, Port 0 20 1 Emplacement 5, Port 3 5, 9, 13, 17 IOM 0, Port 0 17 0 Emplacement 8, Port 3 25, 33, 37 IOM 1, Port 0 20 1 Emplacement 9, Port 3 25, 33, 37 IOM 0, Port 0

Les diagrammes suivants illustrent le câblage des systèmes pré-montés en rack, ainsi que les possibilités d'extension de votre système à l'avenir. La légende de chaque diagramme est la suivante :

• Un cercle vide indique la connexion du câble au module IOM supérieur (IOM 1).

• Un cercle plein indique la connexion du câble au module IOM inférieur (IOM 0).

Figure 669  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 11 étagères de disques DE3-24C

Figure 670  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 13 étagères de disques DE3-24C

Figure 671  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 14 étagères de disques DE3-24C (armoire d'extension 1 demi-rack)

Figure 672  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 15 étagères de disques DE3-24C

Figure 673  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 17 étagères de disques DE3-24C

Figure 674  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 19 étagères de disques DE3-24C

Figure 675  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 21 étagères de disques DE3-24C

Figure 676  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 23 étagères de disques DE3-24C

Figure 677  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 24 étagères de disques DE3-24C (armoire d'extension 2 demi-rack)

Figure 678  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 25 étagères de disques DE3-24C

Figure 679  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 27 étagères de disques DE3-24C

Figure 680  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 29 étagères de disques DE3-24C

Figure 681  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 31 étagères de disques DE3-24C

Figure 682  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 33 étagères de disques DE3-24C

Figure 683  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 34 étagères de disques DE3-24C (armoire d'extension 3 demi-rack)

Figure 684  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 35 étagères de disques DE3-24C

Figure 685  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 37 étagères de disques DE3-24C

Figure 686  Configuration de capacité pour un système monté en rack ZS9-2 haut de gamme : 39 étagères de disques DE3-24C
