Câblage d'étagères de disques DE3-24 avec des contrôleurs haut de gamme ZS9-2
Cette section comporte les lignes directrices permettant un bon câblage des contrôleurs haut de gamme ZS9-2 autonomes et en cluster avec des étagères de disques DE3-24.
Pour connecter une ou plusieurs étagères de disques, utilisez les diagrammes des rubriques suivantes :
-
Contrôleurs haut de gamme ZS9-2 autonomes avec étagères de disques DE3-24 (4 HBA)
-
Contrôleurs haut de gamme ZS9-2 en cluster avec étagères de disques DE3-24 (4 HBA)
Contrôleurs haut de gamme ZS9-2 autonomes avec étagères de disques DE3-24 (4 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs haut de gamme Oracle ZFS Storage ZS9-2 autonomes avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.
Figure 10 Contrôleur haut de gamme ZS9-2 autonome avec quatre HBA connectés à deux étagères de disques DE3-24 dans deux chaînes

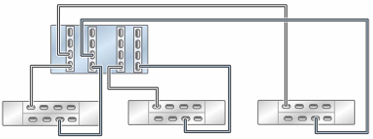

Figure 11 Contrôleur haut de gamme ZS9-2 autonome avec quatre HBA connectés à trois étagères de disques DE3-24 dans trois chaînes

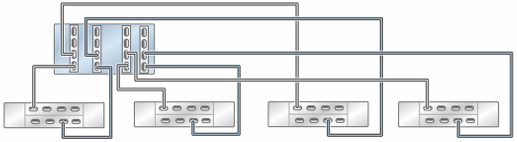

Figure 12 Contrôleur haut de gamme ZS9-2 autonome avec quatre HBA connectés à quatre étagères de disques DE3-24 dans quatre chaînes

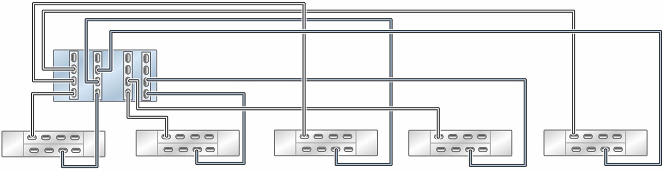

Figure 13 Contrôleur haut de gamme ZS9-2 autonome avec quatre HBA connectés à cinq étagères de disques DE3-24 dans cinq chaînes

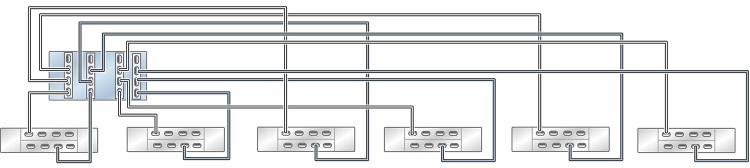

Figure 14 Contrôleur haut de gamme ZS9-2 autonome avec quatre HBA connectés à six étagères de disques DE3-24 dans six chaînes

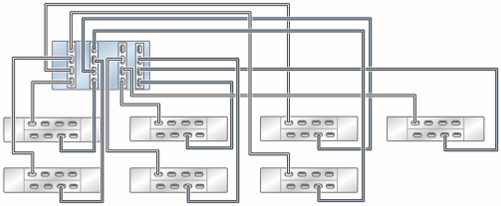

Figure 15 Contrôleur haut de gamme ZS9-2 autonome avec quatre HBA connectés à sept étagères de disques DE3-24 dans sept chaînes

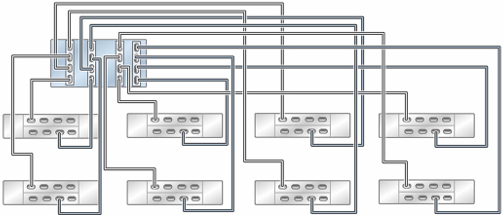

Figure 16 Contrôleur haut de gamme ZS9-2 autonome avec quatre HBA connectés à huit étagères de disques DE3-24 dans huit chaînes
Figure 17 Plusieurs étagères de disques dans une chaîne unique
Contrôleurs haut de gamme ZS9-2 en cluster avec étagères de disques DE3-24 (4 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs haut de gamme Oracle ZFS Storage ZS9-2 en cluster avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.

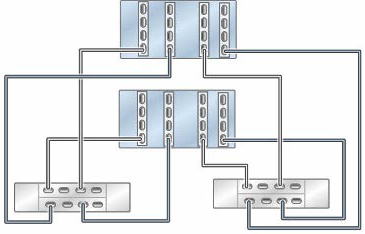

Figure 18 Contrôleurs haut de gamme ZS9-2 en cluster avec quatre HBA connectés à deux étagères de disques DE3-24 dans deux chaînes

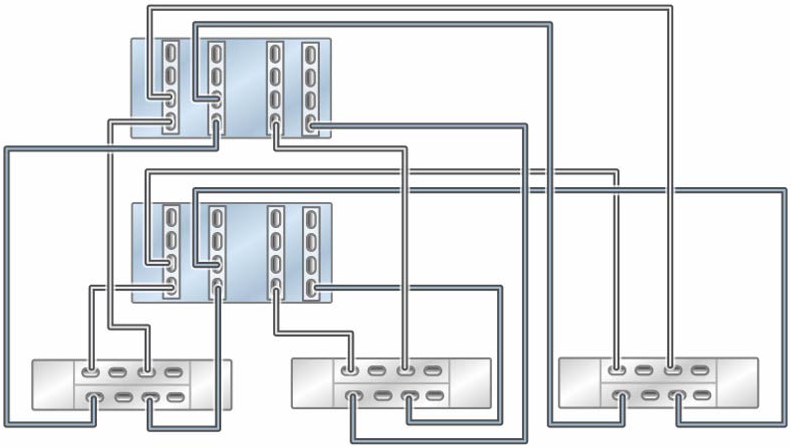

Figure 19 Contrôleurs haut de gamme ZS9-2 en cluster avec quatre HBA connectés à trois étagères de disques DE3-24 dans trois chaînes

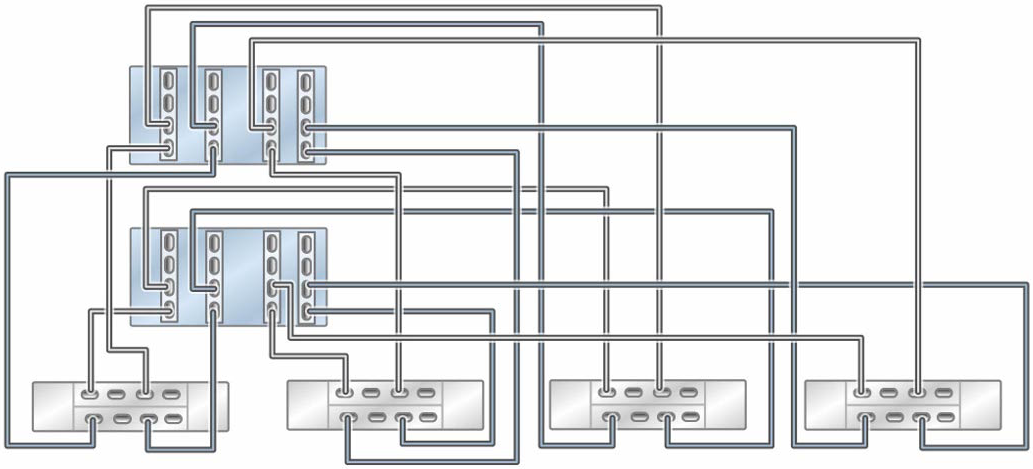

Figure 20 Contrôleurs haut de gamme ZS9-2 en cluster avec quatre HBA connectés à quatre étagères de disques DE3-24 dans quatre chaînes

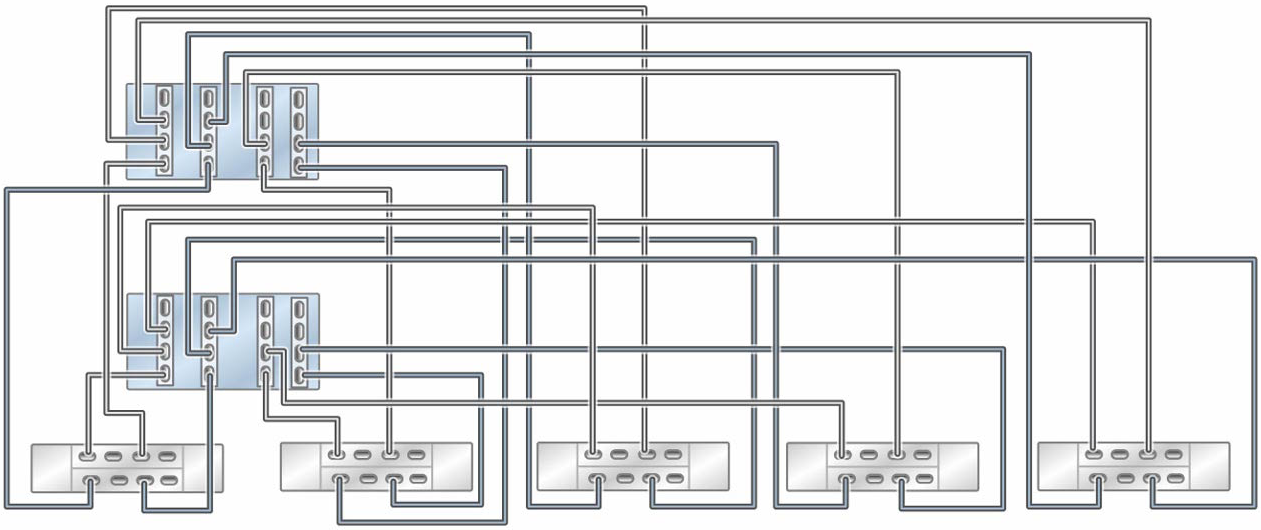

Figure 21 Contrôleurs haut de gamme ZS9-2 en cluster avec quatre HBA connectés à cinq étagères de disques DE3-24 dans cinq chaînes

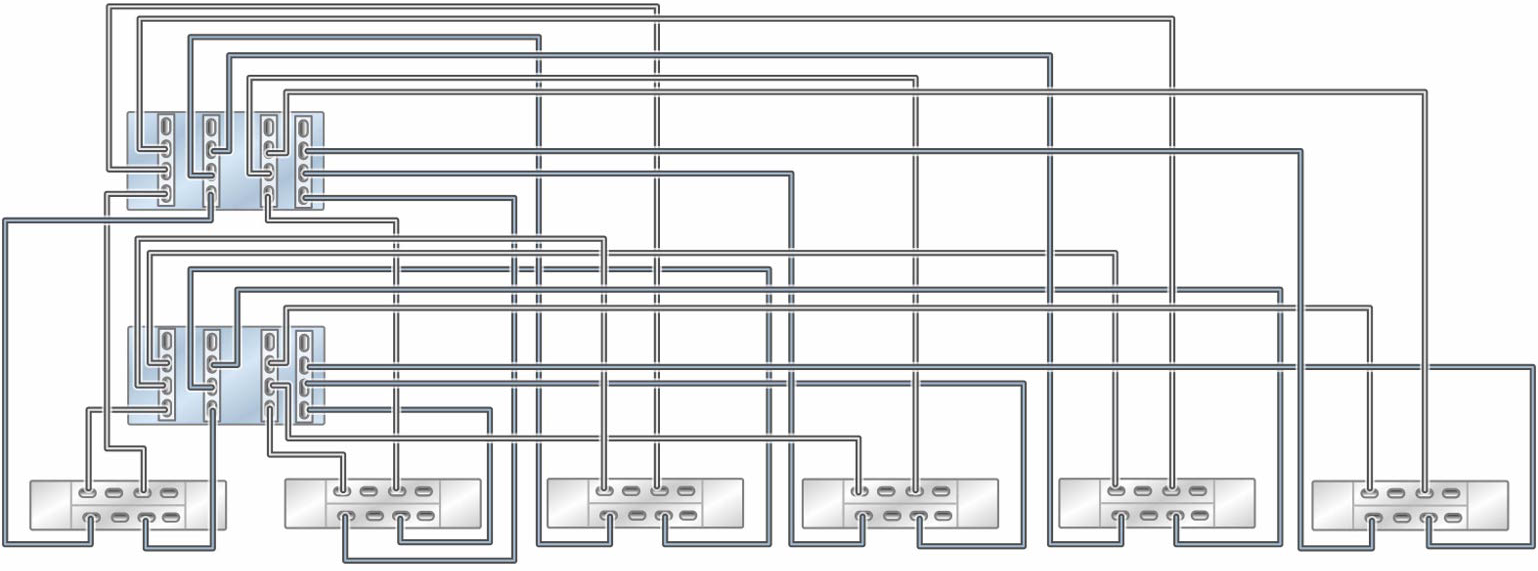

Figure 22 Contrôleurs haut de gamme ZS9-2 en cluster avec quatre HBA connectés à six étagères de disques DE3-24 dans six chaînes
Figure 23 Contrôleurs haut de gamme ZS9-2 en cluster avec quatre HBA connectés à sept étagères de disques DE3-24 dans sept chaînes

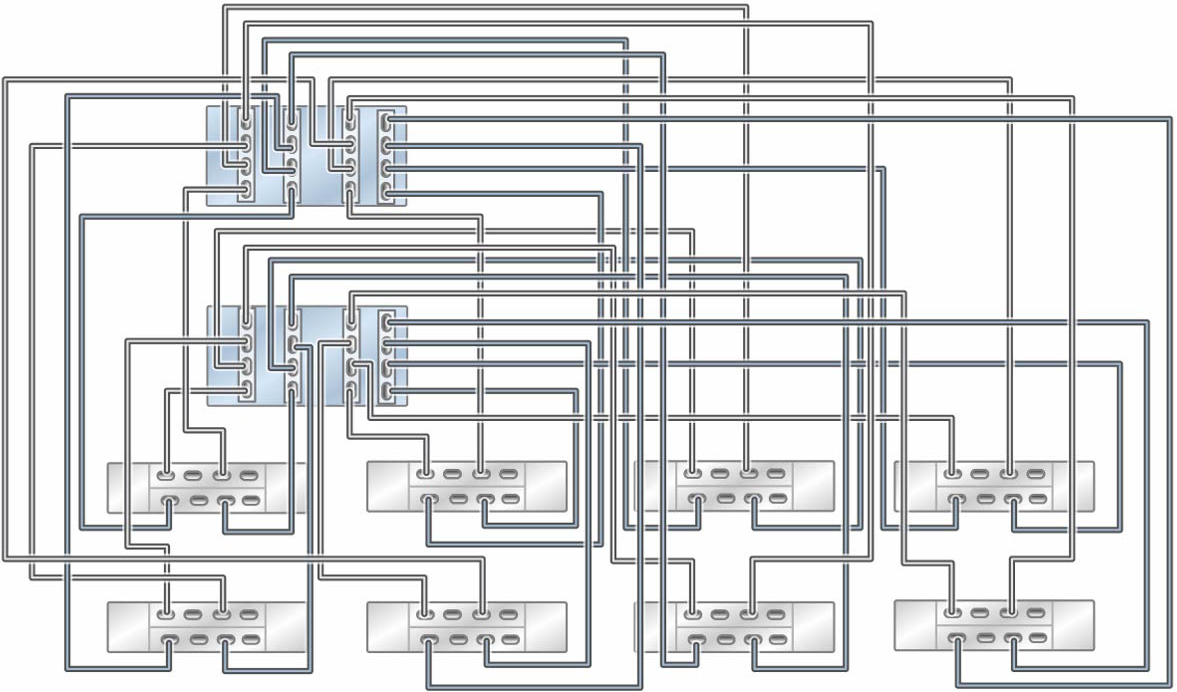

Figure 24 Contrôleurs haut de gamme ZS9-2 en cluster avec quatre HBA connectés à huit étagères de disques DE3-24 dans huit chaînes
Figure 25 Plusieurs étagères de disques dans une chaîne unique
