Câblage d'étagères de disques DE3-24 et DE2-24 mixtes avec des contrôleurs milieu de gamme ZS7-2
Reportez-vous aux diagrammes de cette section pour mettre à niveau un système ou lui effectuer un ajout avec des étagères de disques DE2-24 en introduisant une ou plusieurs étagères de disques DE3-24. Dans les diagrammes suivants, les étagères de disques DE2-24 comportent trois ports de module d'E/S, tandis que les étagères de disques DE3-24 en contiennent quatre. Pour obtenir des instructions relatives à la combinaison d'étagères de disques, reportez-vous à la section Instructions de configuration de l'armoire et de câblage.
Remarque - L'ajout d'étagères de disques DE3-24 à une configuration de stockage DE2-24 existante nécessite un câblage SAS-3, mais conserve le câblage et la méthodologie d'origine si possible. Dans la plupart des cas, il est plus facile de recâbler en utilisant la nouvelle méthodologie de câblage. Pour connecter le contrôleur, utilisez des câbles optiques actifs pour les étagères de disques DE3-24 et des câbles SAS-2 en cuivre pour les étagères de disques DE2-24. Les exemples suivants illustrent les configurations de recâblage avec les étagères de disques DE2-24 pour prendre en charge les contrôleurs milieu de gamme ZS7-2 et les étagères de disques DE3-24.
Ajout d'une étagère de disques DE3-24 à des étagères de disques DE2-24 à la fin de la chaîne
Dans cet exemple, des étagères de disques DE3-24 sont ajoutées à la deuxième chaîne la plus à droite (haut) et à la chaîne la plus à droite (bas) d'une configuration de sept étagères de disques DE2-24 (4 chaînes) pour la mettre à niveau.

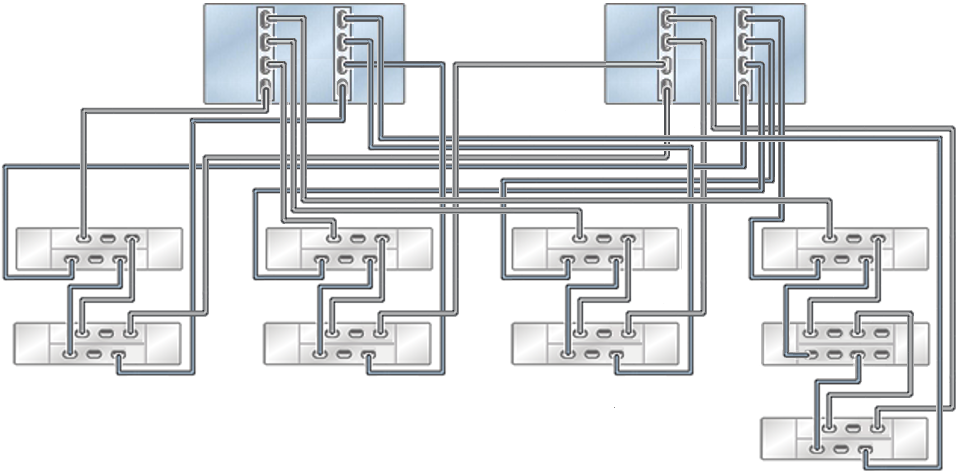

Figure 527 Contrôleurs milieu de gamme ZS7-2 en cluster avec deux HBA connectés à une étagère de disques DE3-24 (deuxième chaîne à partir de la droite, première étagère de disques), une seconde étagère de disques DE3-24 (chaîne de droite, troisième étagère de disques) et sept étagères de disques DE2-24 dans quatre chaînes
Ajout/remplacement d'une étagère de disques DE3-24 dans des étagères de disques DE2-24 au milieu de la chaîne
Dans cet exemple, une étagère de disques DE3-24 est ajoutée au milieu de la chaîne la plus à droite d'une configuration de huit étagères de disques DE2-24 (4 chaînes) pour la mettre à niveau.

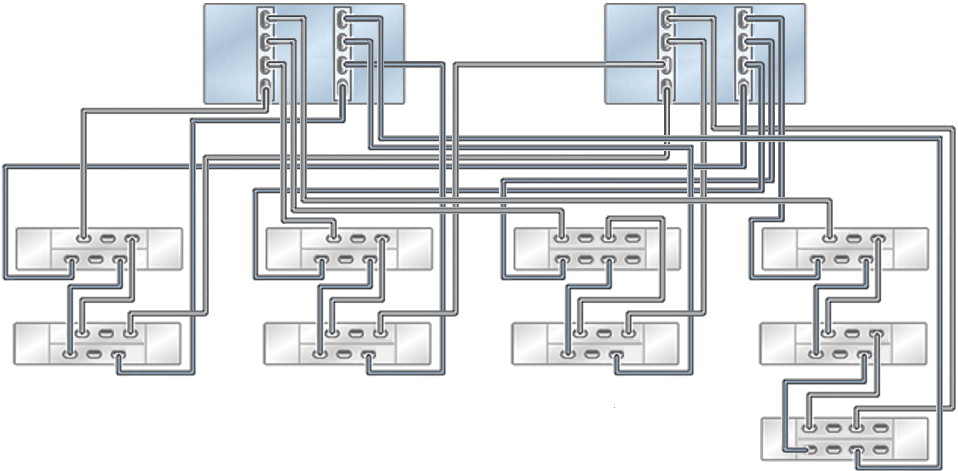

Figure 528 Contrôleurs milieu de gamme ZS7-2 en cluster avec deux HBA connectés à une étagère de disques DE3-24 (chaîne de droite, deuxième étagère de disques) et huit étagères de disques DE2-24 dans quatre chaînes
Ajout d'une chaîne d'étagères de disques DE3-24 exclusive
Dans cet exemple, trois étagères de disques DE3-24 (chaîne de droite) sont ajoutées à une configuration de six étagères de disques DE2-24 (3 chaînes de gauche) pour la mettre à niveau.

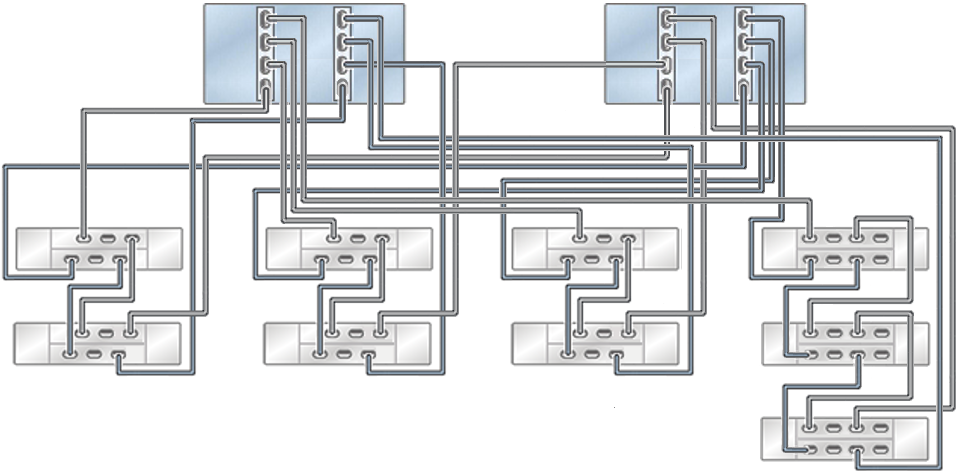

Figure 529 Contrôleurs milieu de gamme ZS7-2 en cluster avec deux HBA connectés à trois étagères de disques DE3-24 (chaîne de droite) et six étagères de disques DE2-24 dans trois chaînes
