Contrôleur 7420 autonome avec étagères de disques Sun Disk Shelf (4 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.
Figure 459 Contrôleur 7420 autonome avec quatre HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique
Figure 460 Contrôleur 7420 autonome avec quatre HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes
Figure 461 Contrôleur 7420 autonome avec quatre HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes
Figure 462 Contrôleur 7420 autonome avec quatre HBA connectés à quatre étagères de disques Sun Disk Shelf dans quatre chaînes

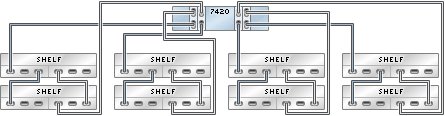

Figure 463 Contrôleur 7420 autonome avec quatre HBA connectés à huit étagères de disques Sun Disk Shelf dans quatre chaînes

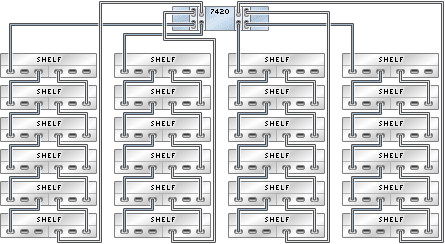

Figure 464 Contrôleur 7420 autonome avec quatre HBA connectés à 24 étagères de disques Sun Disk Shelf dans quatre chaînes
