Contrôleur ZS5-2 en cluster avec étagères de disques DE2-24 (1 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage ZS5-2 en cluster avec un HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port HBA, consultez la section relative à la présentation matérielle du contrôleur ZS5-2 dans le manuel Oracle ZFS Storage Appliance Customer Service Manual.
Figure 234 Contrôleurs ZS5-2 en cluster avec un HBA connecté à une étagère de disques DE2-24 dans une chaîne unique

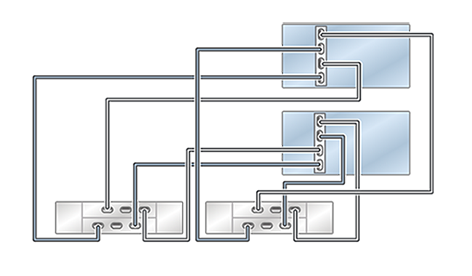

Figure 235 Contrôleurs ZS5-2 en cluster avec un HBA connecté à deux étagères de disques DE2-24 dans deux chaînes

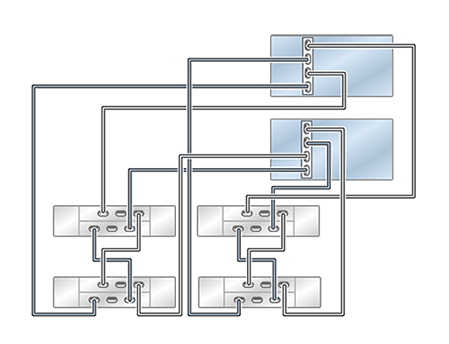

Figure 236 Contrôleurs ZS5-2 en cluster avec un HBA connecté à quatre étagères de disques DE2-24 dans deux chaînes
Figure 237 Plusieurs étagères de disques dans une chaîne unique
