Contrôleurs ZS5-4 en cluster avec étagères de disques DE2-24 (3 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage ZS5-4 en cluster avec trois HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port HBA, consultez la section relative à la présentation matérielle du contrôleur ZS5-4 dans le manuel Oracle ZFS Storage Appliance Customer Service Manual.
Figure 210 Contrôleurs ZS5-4 en cluster avec trois HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

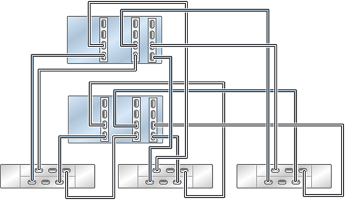

Figure 211 Contrôleurs ZS5-4 en cluster avec trois HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

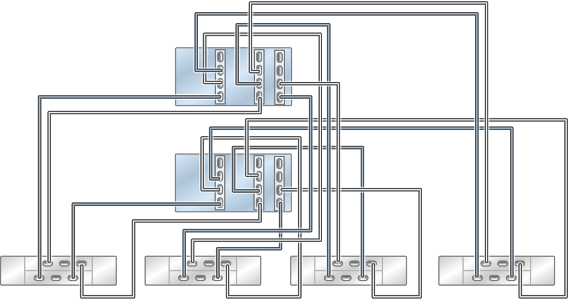

Figure 212 Contrôleurs ZS5-4 en cluster avec trois HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

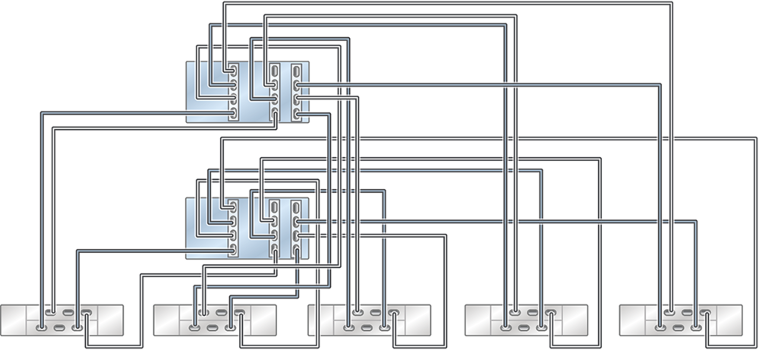

Figure 213 Contrôleurs ZS5-4 en cluster avec trois HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

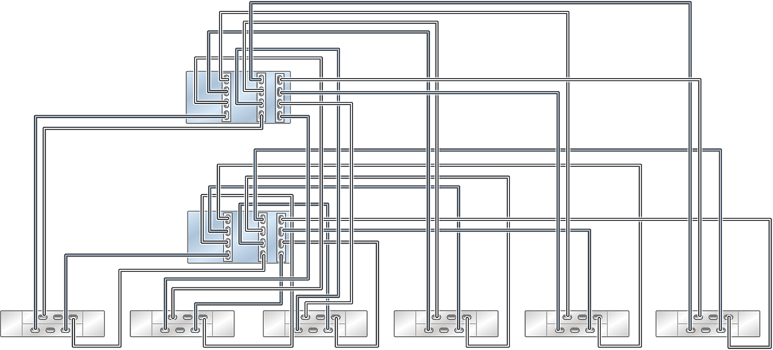

Figure 214 Contrôleurs ZS5-4 en cluster avec trois HBA connectés à six étagères de disques DE2-24 dans six chaînes
Figure 215 Plusieurs étagères de disques dans une chaîne unique
