Contrôleur ZS4-4/ZS3-4 autonome avec étagères de disques DE2-24 (3 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS4-4/ZS3-4 avec trois HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.

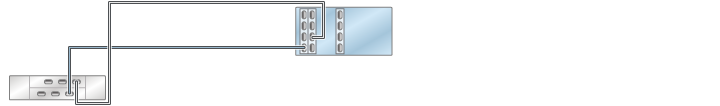

Figure 250 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

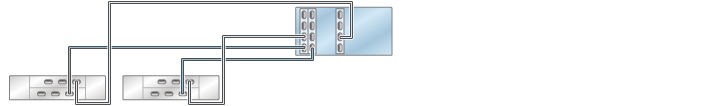

Figure 251 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

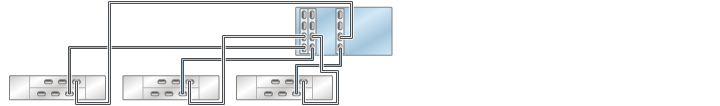

Figure 252 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

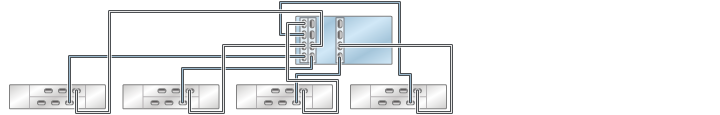

Figure 253 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes
Figure 254 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

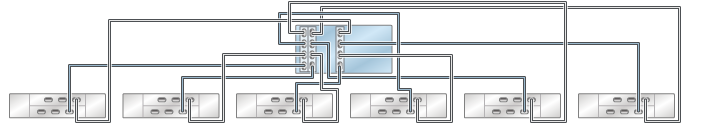

Figure 255 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à six étagères de disques DE2-24 dans six chaînes

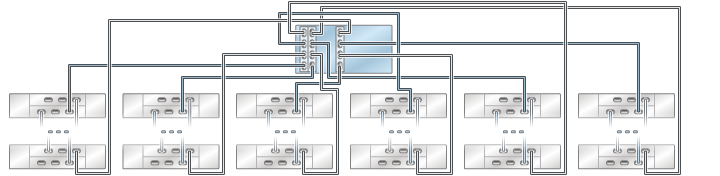

Figure 256 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à plusieurs étagères de disques DE2-24 dans six chaînes
Figure 257 Plusieurs étagères de disques dans une chaîne unique
