Contrôleur 7420 autonome avec étagères de disques Sun Disk Shelf (3 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec trois HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.
Figure 454 Contrôleur 7420 autonome avec trois HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique
Figure 455 Contrôleur 7420 autonome avec trois HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes
Figure 456 Contrôleur 7420 autonome avec trois HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes

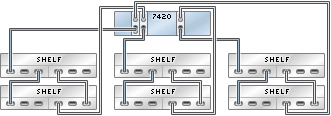

Figure 457 Contrôleur 7420 autonome avec trois HBA connectés à six étagères de disques Sun Disk Shelf dans trois chaînes

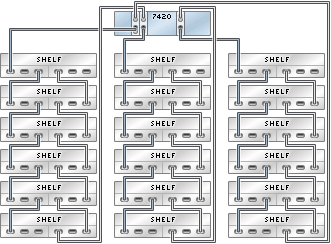

Figure 458 Contrôleur 7420 autonome avec trois HBA connectés à 18 étagères de disques Sun Disk Shelf dans trois chaînes
