Guide de câblage des systèmes Oracle^® ZFS Storage Appliance, version OS8.8.x

Tableaux et diagrammes de câblage pour des configurations de capacité d'un système monté en rack ZS4-4

Le tableau suivant décrit les emplacements et les connexions de port pour deux contrôleurs et huit étagères de disques dans l'armoire de base avec des câbles SAS de 3 mètres. La première étagère de disques se situe dans l'unité RU01 et chaque étagère de disques contient deux modules IOM.

Table 48  Armoire de base : emplacements et connexions des contrôleurs et des étagères de disques

DEPUIS VERS RU CONTROLEUR PORT HBA RU ETAGERE DE DISQUES PORT DE L'ETAGERE DE DISQUES 20 1 Emplacement 3, Port 0 1 1 IOM 0, Port 0 17 0 Emplacement 6, Port 1 1 1 IOM 1, Port 2 20 1 Emplacement 6, Port 0 9 3 IOM 0, Port 0 17 0 Emplacement 7, Port 1 9 3 IOM 1, Port 2 20 1 Emplacement 7, Port 0 23 5 IOM 0, Port 0 17 0 Emplacement 9, Port 1 23 5 IOM 1, Port 2 20 1 Emplacement 9, Port 0 31 7 IOM 0, Port 0 17 0 Emplacement 3, Port 1 31 7 IOM 1, Port 2 17 0 Emplacement 3, Port 0 5 2 IOM 0, Port 2 20 1 Emplacement 6, Port 1 5 2 IOM 1, Port 0 17 0 Emplacement 6, Port 0 13 4 IOM 0, Port 2 20 1 Emplacement 7, Port 1 13 4 IOM 1, Port 0 17 0 Emplacement 7, Port 0 27 6 IOM 0, Port 2 20 1 Emplacement 9, Port 1 27 6 IOM 1, Port 0 17 0 Emplacement 9, Port 0 35 8 IOM 0, Port 2 20 1 Emplacement 3, Port 1 35 8 IOM 1, Port 0

Le tableau suivant décrit les emplacements et les connexions de port pour 10 étagères de disques dans l'armoire d'extension 1 avec des câbles SAS de 6 mètres. La première étagère de disques se situe dans l'unité RU01 et chaque étagère de disques contient deux modules IOM. L'armoire d'extension 1 prend en charge les étagères de disques 9 à 18.

Table 49  Armoire d'extension 1 : emplacements et connexions des contrôleurs et des étagères de disques

DEPUIS VERS RU CONTROLEUR PORT HBA RU ETAGERE DE DISQUES PORT DE L'ETAGERE DE DISQUES 20 1 Emplacement 3, Port 2 1 9 IOM 0, Port 0 17 0 Emplacement 6, Port 3 1 9 IOM 1, Port 2 20 1 Emplacement 6, Port 2 21 11 IOM 0, Port 0 17 0 Emplacement 7, Port 3 21 11 IOM 1, Port 2 17 0 Emplacement 3, Port 2 5, 9, 13, 18 10, 13, 14, 17 IOM 0, Port 2 20 1 Emplacement 6, Port 3 5, 9, 13, 18 10, 13, 14, 17 IOM 1, Port 0 17 0 Emplacement 6, Port 2 25, 29, 33, 37 12, 15, 16, 18 IOM 0, Port 2 20 1 Emplacement 7, Port 3 25, 29, 33, 37 12, 15, 16, 18 IOM 1, Port 0

Le tableau suivant décrit les emplacements et les connexions de port pour 10 étagères de disques dans l'armoire d'extension 2 avec des câbles SAS de 6 mètres. La première étagère de disques se situe dans l'unité RU01 et chaque étagère de disques contient deux modules IOM. L'armoire d'extension 2 prend en charge les étagères de disques 19 à 28.

Table 50  Armoire d'extension 2 : emplacements et connexions des contrôleurs et des étagères de disques

DEPUIS VERS RU CONTROLEUR PORT HBA RU ETAGERE DE DISQUES PORT DE L'ETAGERE DE DISQUES 20 1 Emplacement 7, Port 2 1 19 IOM 0, Port 0 17 0 Emplacement 9, Port 3 1 19 IOM 1, Port 2 20 1 Emplacement 9, Port 2 21 21 IOM 0, Port 0 17 0 Emplacement 3, Port 3 21 21 IOM 1, Port 2 17 0 Emplacement 7, Port 2 5, 9, 13, 18 20, 23, 24, 27 IOM 0, Port 2 20 1 Emplacement 9, Port 3 5, 9, 13, 18 20, 23, 24, 27 IOM 1, Port 0 17 0 Emplacement 9, Port 2 25, 29, 33, 37 22, 25, 26, 28 IOM 0, Port 2 20 1 Emplacement 3, Port 3 25, 29, 33, 37 22, 25, 26, 28 IOM 1, Port 0

Les diagrammes suivants illustrent le câblage des systèmes pré-montés en rack, ainsi que les possibilités d'extension de votre système à l'avenir. La légende de chaque diagramme est la suivante :

• Un cercle vide indique la connexion du câble au module IOM supérieur (IOM 1).

• Un cercle plein indique la connexion du câble au module IOM inférieur (IOM 0).

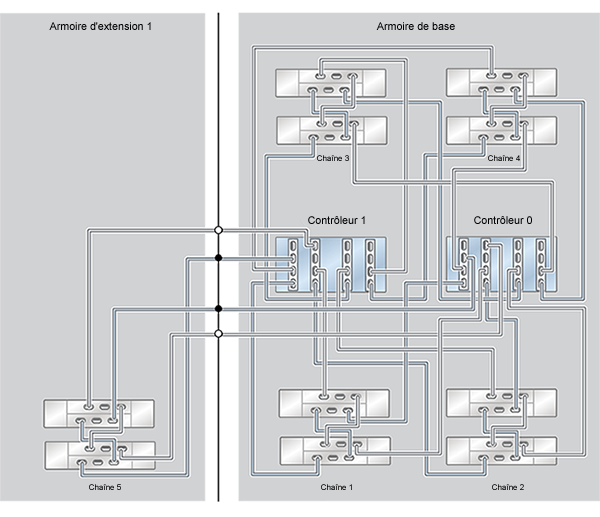

Figure 832  Configuration de capacité d'un système monté en rack ZS4-4 : 10 étagères de disques DE2-24C

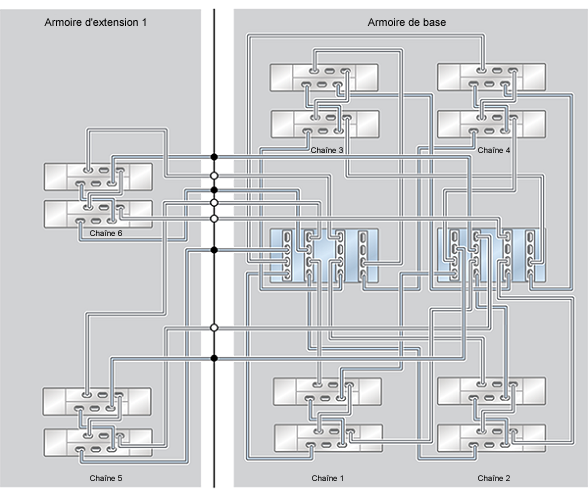

Figure 833  Configuration de capacité d'un système monté en rack ZS4-4 : 12 étagères de disques DE2-24C

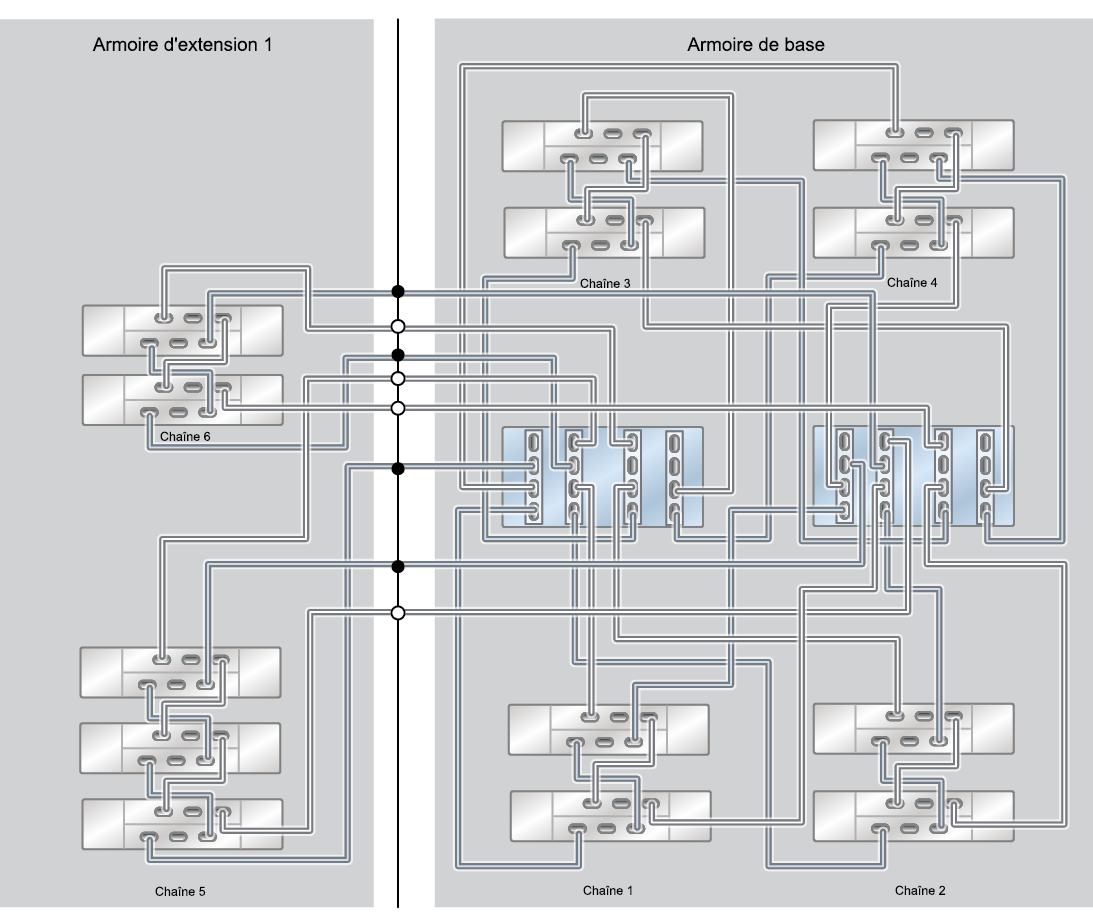

Figure 834  Configuration de capacité d'un système monté en rack ZS4-4 : 13 étagères de disques DE2-24C (demi-rack)

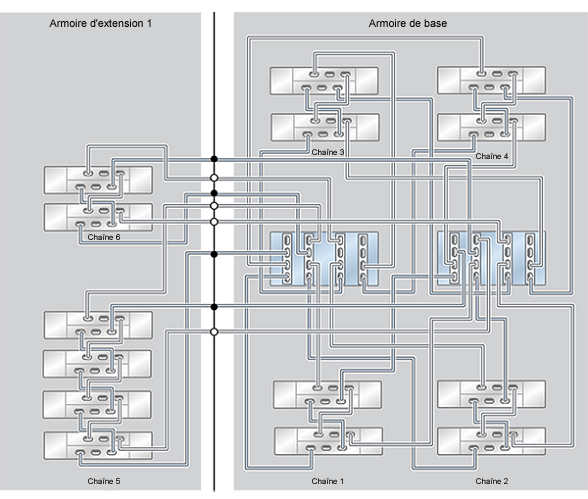

Figure 835  Configuration de capacité d'un système monté en rack ZS4-4 : 14 étagères de disques DE2-24C

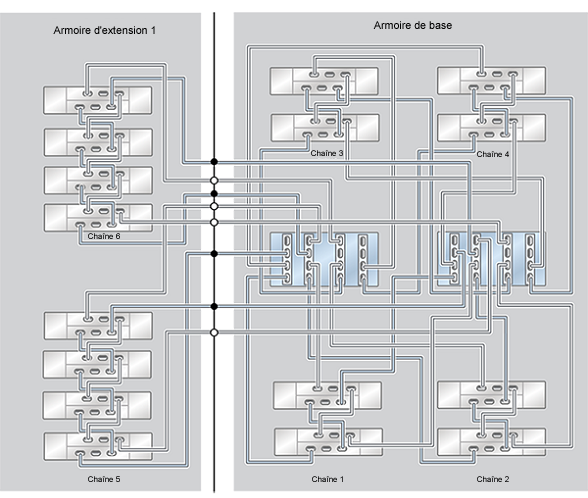

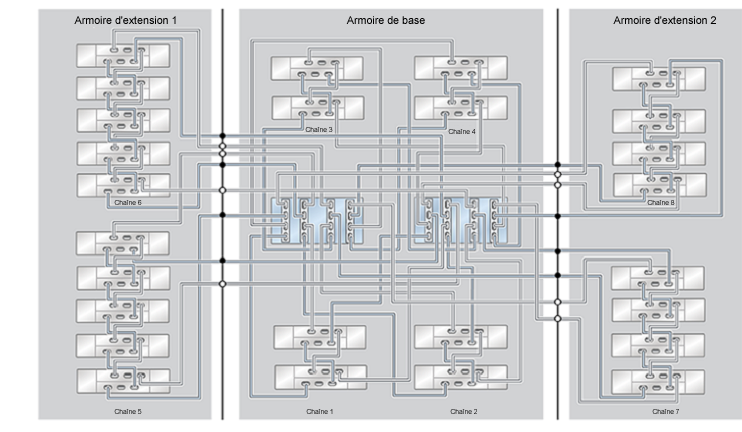

Figure 836  Configuration de capacité d'un système monté en rack ZS4-4 : 16 étagères de disques DE2-24C

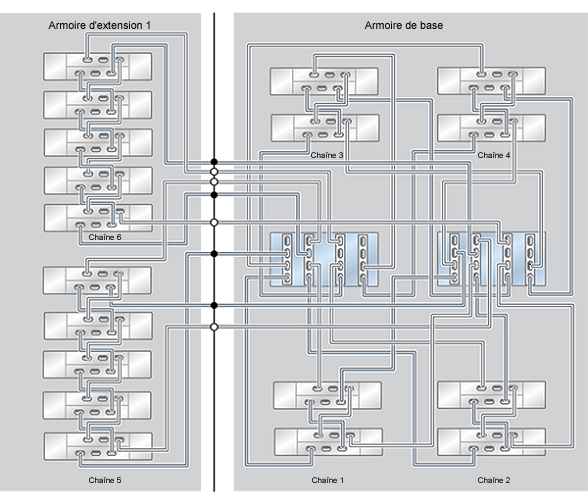

Figure 837  Configuration de capacité d'un système monté en rack ZS4-4 : 18 étagères de disques DE2-24C

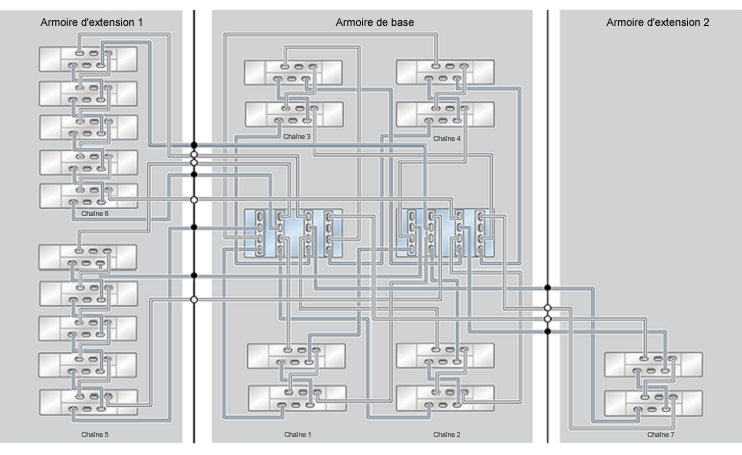

Figure 838  Configuration de capacité d'un système monté en rack ZS4-4 : 20 étagères de disques DE2-24C

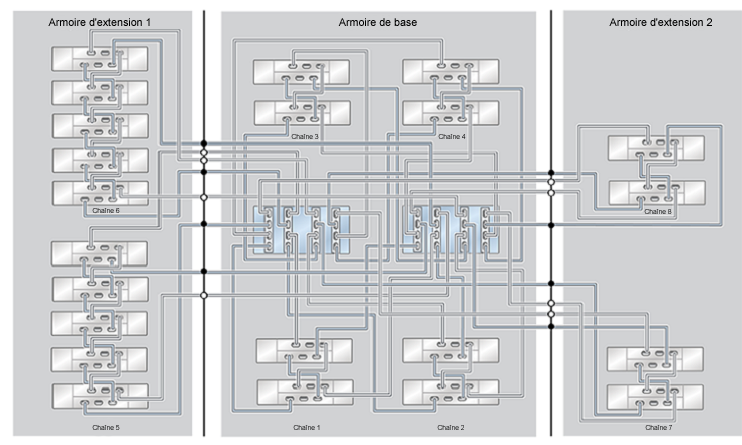

Figure 839  Configuration de capacité d'un système monté en rack ZS4-4 : 22 étagères de disques DE2-24C

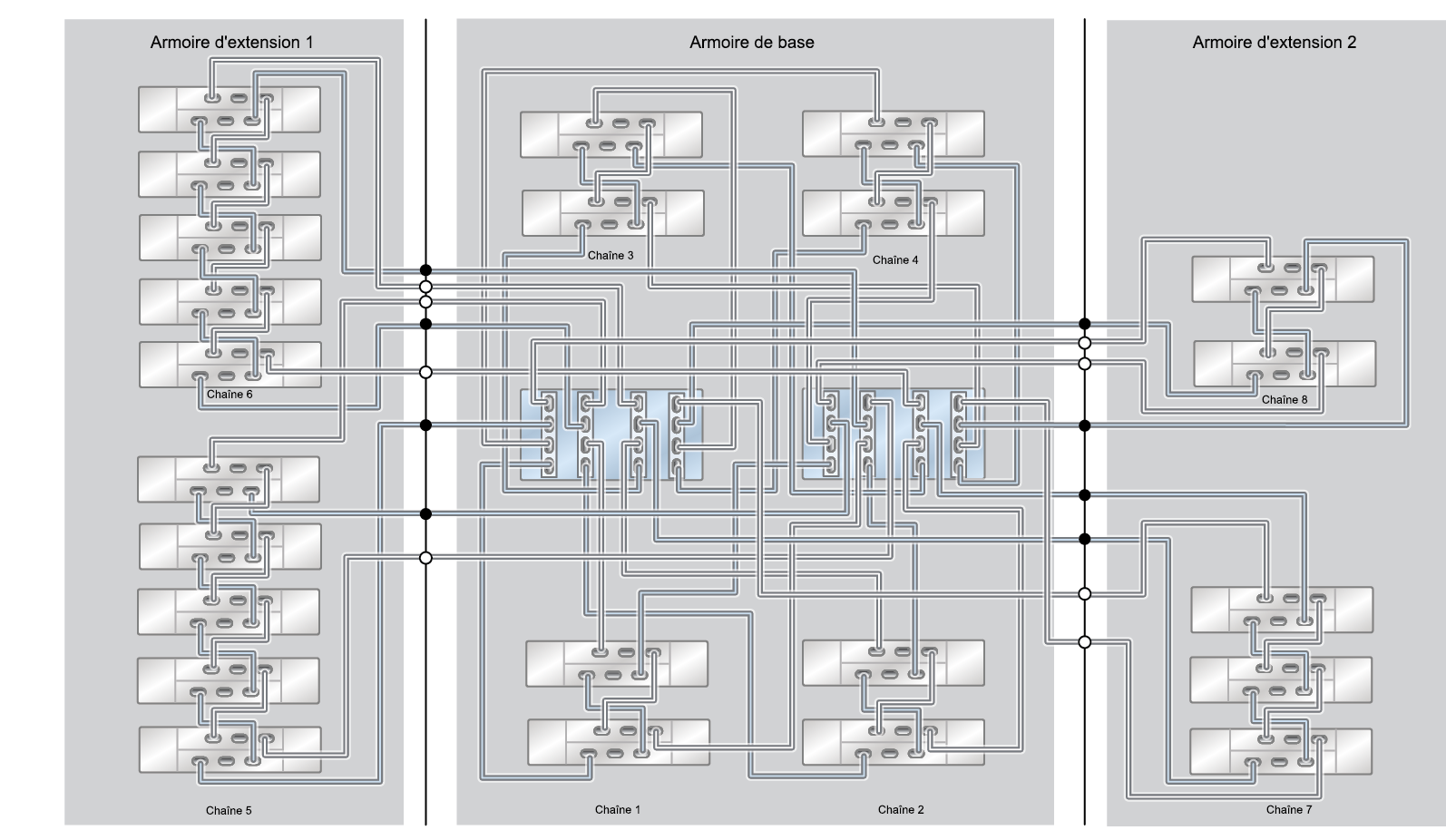

Figure 840  Configuration de capacité d'un système monté en rack ZS4-4 : 23 étagères de disques DE2-24C (demi-rack)

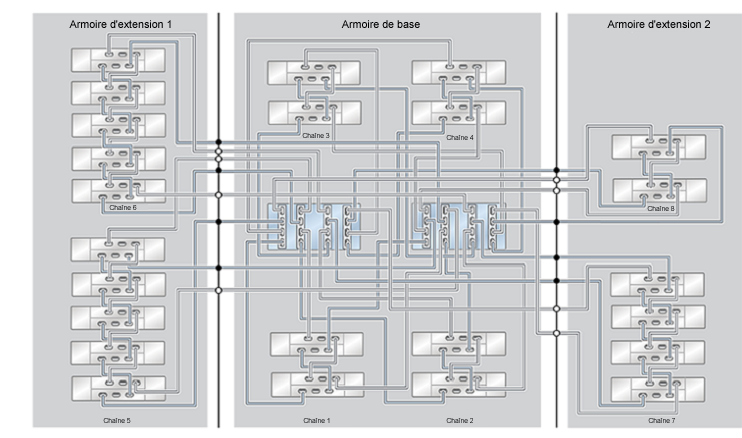

Figure 841  Configuration de capacité d'un système monté en rack ZS4-4 : 24 étagères de disques DE2-24C

Figure 842  Configuration de capacité d'un système monté en rack ZS4-4 : 26 étagères de disques DE2-24C

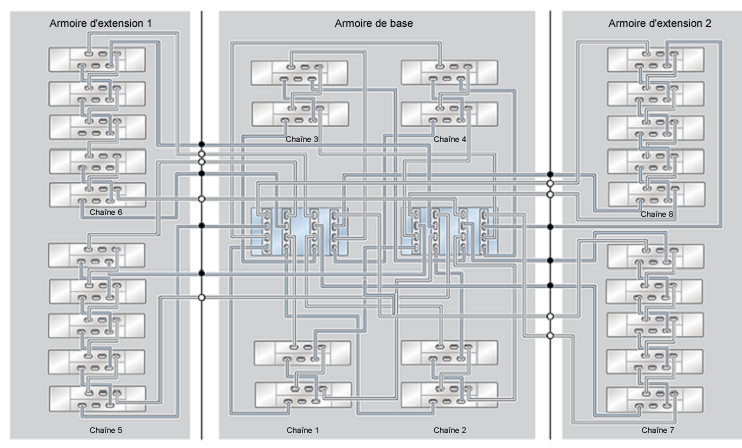

Figure 843  Configuration de capacité d'un système monté en rack ZS4-4 : 28 étagères de disques DE2-24C
