Configurations flash/mixtes pour un système monté en rack ZS7-2 milieu de gamme
Cette section fournit une vue d'ensemble et des diagrammes de câblage pour des systèmes montés en rack ZS7-2 milieu de gamme composés exclusivement de configurations flash/mixtes avec uniquement des étagères de disques DE3-24P ou une combinaison d'étagères de disques DE3-24P et DE3-24C. Les étagères de disques DE3-24P haute performance comprennent 20 ou 24 unités SSD flash, ou 20 ou 24 unités de disque dur haut débit. Certaines configurations incluent des périphériques de cache en lecture et/ou de journalisation. Les configurations de performance maximale prennent en charge des étagères de disques DE3-24P,tandis que les configurations de performance optimale prennent en charge à la fois des étagères de disques DE3-24P et DE3-24C. Certaines configurations ne prennent pas en charge les armoires d'extension.
Cette section aborde les sujets suivants :
Vue d'ensemble des configurations flash/mixtes d'un système monté en rack ZS7-2 milieu de gamme
Toutes les configurations flash/mixtes bénéficient d'étagères de disques haute performance DE3-24P et sont disponibles dans une armoire de base, ou une armoire de base dotée d'une armoire d'extension au maximum pour certaines configurations. Six options d'armoire de base sont proposées pour un total de 27 configurations système possibles, et toutes les options d'armoire de base contiennent deux contrôleurs ZS7-2 milieu de gamme.
Remarque - En plus des configurations prédéfinies, le système monté en rack Oracle ZFS Storage Appliance ZS7-2 peut être mis à niveau sur le terrain vers n'importe quelle configuration prise en charge pour Oracle ZFS Storage ZS7-2. Par exemple, vous pouvez mettre à niveau le système monté en rack en ajoutant une étagère de disques et le câblage nécessaire à une configuration de deux étagères de disques, puis en recâblant le tout. Ainsi, trois étagères de disques sont prises en charge, même si le système monté en rack n'est pas disponible dans une configuration de trois étagères de disques. Les mises à niveau complexes nécessitent une planification et un recâblage importants.
Les configurations de performance maximale pour un système monté en rack ZS7-2 milieu de gamme contiennent jusqu'à quatre étagères de disques Oracle Storage Drive Enclosure DE3-24P dans l'armoire de base. Les étagères de disques sont configurées sous la forme d'une seule étagère par chaîne pour obtenir des performances maximales. En fonction du nombre de chaînes dans l'armoire de base, les configurations de performance maximale d'un système monté en rack ZS7-2 milieu de gamme peuvent prendre en charge une armoire d'extension.
|
Les configurations de performance optimale pour un système monté en rack ZS7-2 milieu de gamme contiennent jusqu'à 18 étagères de disques Oracle Storage Drive Enclosure DE3-24P, ainsi que diverses combinaisons d'étagères de disques Oracle Storage Drive Enclosure DE3-24C et DE3-24P dans l'armoire de base. En fonction du nombre de chaînes dans l'armoire de base, les configurations de performance optimale d'un système monté en rack ZS7-2 milieu de gamme peuvent prendre en charge une armoire d'extension au maximum.
|
Les configurations flash/mixtes d'un système monté en rack ZS7-2 milieu de gamme prennent en charge diverses options de stockage.
|
Configurations d'armoire de base pour les configurations flash/mixtes d'un système monté en rack ZS7-2 milieu de gamme
Les configurations flash/mixtes pour un système monté en rack ZS7-2 milieu de gamme disposent de deux HBA SAS-3 dans chaque contrôleur, qui fournissent une connectivité HBA SAS-3 maximale de huit ports.
L'ordre de numérotation des ports HBA SAS-3 est croissant, de bas (Port 0) en haut (Port 3). Les cartes HBA SAS-3 et les étagères de disques DE3-24 utilisent toutes deux les connecteurs SFF 8644.

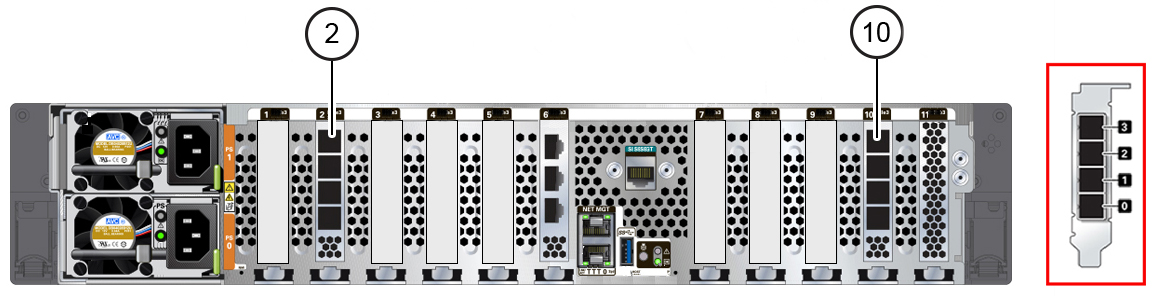

L'illustration suivante présente le numéro d'emplacement de chaque carte HBA, ainsi que les numéros de port de chaque carte.
Figure 766 Numéros d'emplacement des HBA d'un contrôleur ZS7-2 milieu de gamme (vue arrière)
Comme indiqué sur l'illustration suivante, l'étagère de disques DE3-24P contient deux modules d'E/S (IOM) dotés chacun de quatre ports. Dans toutes les configurations de câblage, le Port 1 et le Port 3 ne sont jamais utilisés.
Figure 767 Connexions HBA d'une étagère de disques DE3-24P (vue arrière)
Comme indiqué sur l'illustration suivante, l'étagère de disques DE3-24C contient deux modules d'E/S (IOM) dotés chacun de quatre ports. Dans toutes les configurations de câblage, le Port 1 et le Port 3 ne sont jamais utilisés.
Figure 768 Connexions HBA d'une étagère de disques DE3-24C (vue arrière)
Les configurations de câblage pour un système monté en rack ZS7-2 milieu de gamme suivent les méthodes de câblage standard avec des restrictions supplémentaires qui autorisent l'utilisation du module de fixation des câbles (CMA). Elles mettent en œuvre de façon plus pratique la correspondance des périphériques de journalisation SSD et des périphériques de cache en lecture, et peuvent être configurées pour des performances maximales ou optimales.
Les mises à niveau qui modifient le nombre de cartes HBA SAS-3, ou incluent plusieurs armoires qui ne sont pas un système monté en rack ZS7-2 milieu de gamme d'origine ou qui ne sont pas compatibles avec ce type de système doivent être recâblées pour cette configuration spécifique. Pour obtenir des exemples de câblage pour la connexion d'étagères de disques DE3-24 à un contrôleur ZS7-2 milieu de gamme avec des HBA SAS-3 4x4 ports, reportez-vous à la section Câblage d'étagères de disques DE3-24 avec des contrôleurs milieu de gamme ZS7-2. Pour obtenir des instructions sur la longueur des câbles SAS, reportez-vous à la section Instructions de configuration de l'armoire et de câblage.
Les armoires sont autonomes et pré-câblées selon la méthode de câblage requise. Les graphiques suivants illustrent le câblage des six options d'armoire de base.
Figure 769 Configuration de performance pour un système monté en rack ZS7-2 milieu de gamme : quatre étagères de disques DE3-24P (performance maximale)
Cette configuration peut comporter une, deux ou quatre étagères de disques DE3-24P utilisant le schéma de câblage de performance maximale.
Figure 770 Configuration de performance pour un système monté en rack ZS7-2 milieu de gamme : 18 étagères de disques DE3-24P (performance optimale)
Les étagères de disques DE3-24P dans cette configuration sont ajoutées par paires. Toute autre combinaison d'étagères de disques est ajoutée par paires en commençant par le bas de l'armoire. Les combinaisons valides pour le nombre d'étagères de disques sont 2, 4, 6, 8, 10, 12, 14, 16 et 18 étagères de disques.
Figure 771 Configuration de performance pour un système monté en rack ZS7-2 milieu de gamme : deux étagères de disques DE3-24C (en bas à gauche) et 2 à 14 étagères de disques DE3-24P (performance optimale)
Les étagères de disques DE3-24P dans cette configuration sont ajoutées par paires. Toute autre combinaison d'étagères de disques est ajoutée par paires en commençant par le bas de l'armoire. Les combinaisons valides pour le nombre d'étagères de disques sont 2, 4, 6, 8, 10, 12, 14 et 16 étagères de disques.
Figure 772 Configuration de performance pour un système monté en rack ZS7-2 milieu de gamme : quatre étagères de disques DE3-24C (en bas à gauche) et deux à dix étagères de disques DE3-24P (performance optimale)
Figure 773 Configuration de performance pour un système monté en rack ZS7-2 milieu de gamme : six étagères de disques DE3-24C (les deux premières chaînes en partant de la gauche) et deux à six étagères de disques DE3-24P (performance optimale)
Figure 774 Configuration de performance pour un système monté en rack ZS7-2 milieu de gamme : huit étagères de disques DE3-24C (les deux premières chaînes en partant de la gauche) et deux étagères de disques DE3-24P (performance optimale)
