Contrôleurs 7420 en cluster avec étagères de disques DE2-24 (6 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage 7420 en cluster avec six HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.
Figure 431 Contrôleurs 7420 en cluster avec six HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

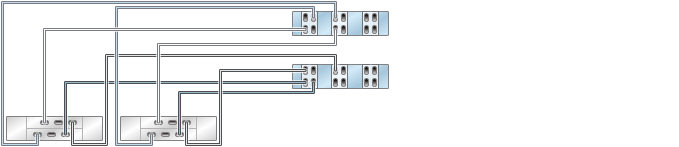

Figure 432 Contrôleurs 7420 en cluster avec six HBA connectés à deux étagères de disques DE2-24 dans deux chaînes
Figure 433 Contrôleurs 7420 en cluster avec six HBA connectés à trois étagères de disques DE2-24 dans trois chaînes
Figure 434 Contrôleurs 7420 en cluster avec six HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes
Figure 435 Contrôleurs 7420 en cluster avec six HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

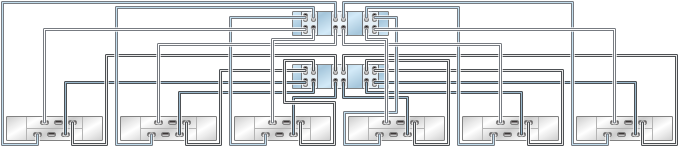

Figure 436 Contrôleurs 7420 en cluster avec six HBA connectés à six étagères de disques DE2-24 dans six chaînes
Figure 437 Contrôleurs 7420 en cluster avec six HBA connectés à 12 étagères de disques DE2-24 dans six chaînes
Figure 438 Contrôleurs 7420 en cluster avec six HBA connectés à 36 étagères de disques DE2-24 dans six chaînes
Figure 439 Plusieurs étagères de disques dans une chaîne unique
