Câblage d'étagères de disques utilisées ensemble

Procédez comme suit pour câbler des étagères de disques ensemble à l'aide de câbles SAS en cuivre. Les câbles optiques actifs sont autorisés pour les étagères de disques DE3-24 dans des circonstances spéciales indiquées ici.

• Pour des étagères de disques DE3-24 situées dans la même armoire, utilisez des câbles SAS-3 d'un mètre ; pour des étagères de disques DE2-24 et Sun Disk Shelf situées dans la même armoire, utilisez des câbles SAS-2 de 2 mètres.

• Pour un câblage d'étagères de disques DE3-24 entre des armoires adjacentes, utilisez des câbles SAS-3 de 3 mètres.

• Pour un câblage d'étagères de disques DE3-24 entre deux armoires adjacentes, utilisez des câbles en cuivre ou des câbles optiques actifs de 6 mètres, ou des câbles optiques actifs SAS-3 de 20 mètres ; une seule paire de câbles SAS-3 de 6 ou 20 mètres est autorisée par chaîne.

• Pour un câblage d'étagères de disques DE2-24 et Sun Disk Shelf entre des armoires adjacentes, utilisez des câbles SAS-2 de 3 mètres.

1. Repérez le diagramme de câblage approprié pour votre système dans la section Introduction au câblage.

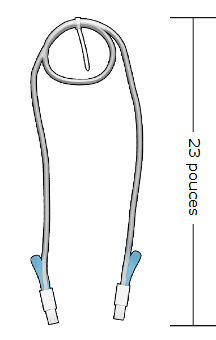

2. En partant du milieu du câble d'une étagère de disques, faites le nombre de boucles d'un diamètre de 12,7 centimètres appropriées et placez un serre-câble pour les fixer comme présenté dans l'illustration suivante.

   Pour créer des boucles, suivez ces lignes directrices :

   • Longueur de câble de 1 mètre - 2 boucles

   • Longueur de câble de 2 mètres - 3 boucles

   • Longueur de câble de 3 mètres - 4 boucles

   La longueur entre le serre-câble et les extrémités du câble doit être d'environ 0,58 mètre.



3. Face à l'arrière du rack et en partant de l'étagère de disques supérieure, tenez les boucles de câble à côté du rack, en choisissant le côté le plus proche des ports de câblage de l'étagère de disques.

   Le serre-câble doit être en face de l'arrière du rack pour maximiser la longueur du câble.

4. Etendez l'extrémité supérieure du câble vers le rail du rack au-dessus de l'étagère de disques supérieure et veillez à ce que le câble laisse un espace suffisant pour le retrait de l'alimentation.
5. Connectez cette extrémité du câble au port approprié dans l'étagère de disques supérieure.

   Pour identifier le port de l'étagère de disques, reportez-vous au diagramme de câblage approprié. Lors de la connexion d'un câble à une étagère de disques DEx-24, positionnez l'onglet de dégagement bleu correctement pour le type d'étagère de disques et le module d'E/S, et vérifiez que les bascules du connecteur de câble s'enclenchent dans le port.

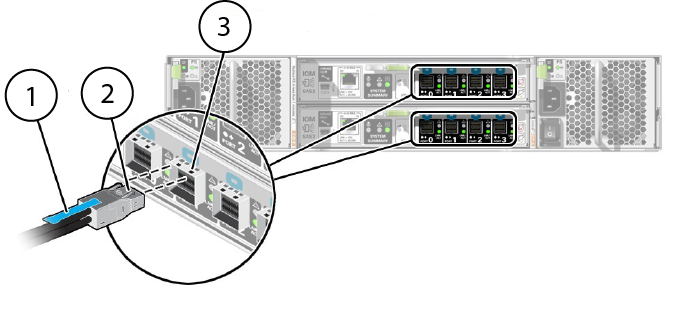

   Connexion d'un câble mini-SAS HD à une étagère de disques DE3-24P




   Légende Description 1 Onglet de dégagement bleu 2 Bascules du connecteur de câble 3 Orifices d'insertion de la bascule du port IOM 0/IOM 1

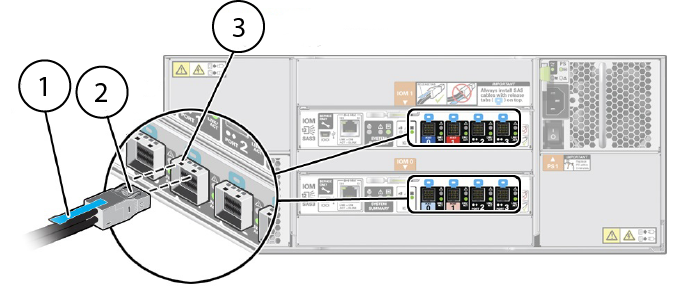

   Connexion d'un câble mini-SAS HD à une étagère de disques DE3-24C




   Légende Description 1 Onglet de dégagement bleu 2 Bascules du connecteur de câble 3 Orifices d'insertion de la bascule du port IOM 0/IOM 1

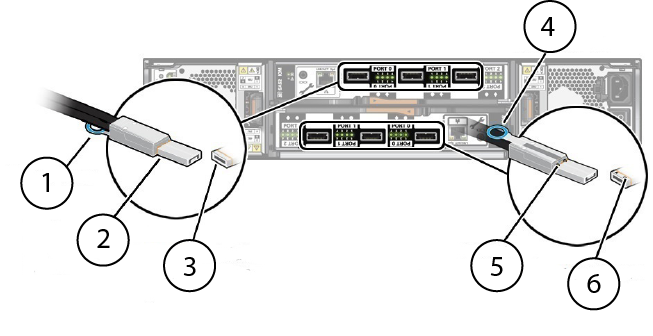

   Connexion d'un câble mini-SAS à une étagère de disques DE2-24P




   Légende Description 1 Onglet de dégagement bleu 2 Bascules du connecteur de câble (vue du dessous) 3 Orifices d'insertion de la bascule du port IOM 1 (vue du dessous) 4 Onglet de dégagement bleu 5 Bascules du connecteur de câble 6 Orifices d'insertion de la bascule du port IOM 0

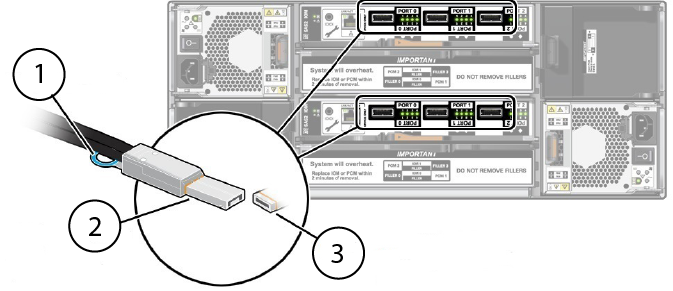

   Connexion d'un câble mini-SAS à une étagère de disques DE2-24C




   Légende Description 1 Onglet de dégagement bleu 2 Bascules du connecteur de câble (vue du dessous) 3 Orifices d'insertion de la bascule du port IOM 0/IOM 1 (vue du dessous)

6. Faites glisser le câble avec la boucle entre le rail du rack vertical et le panneau latéral du rack en veillant à ce que le serre-câble soit toujours en face de l'arrière du rack.
7. Vérifiez que l'espace est suffisant pour le retrait de l'alimentation et connectez l'autre extrémité du câble au port approprié dans l'étagère de disques.
8. Utilisez un autre serre-câble pour fixer l'extrémité supérieure du câble au trou de montage du rail du rack qui se trouve légèrement au-dessus de l'étagère de disques supérieure.

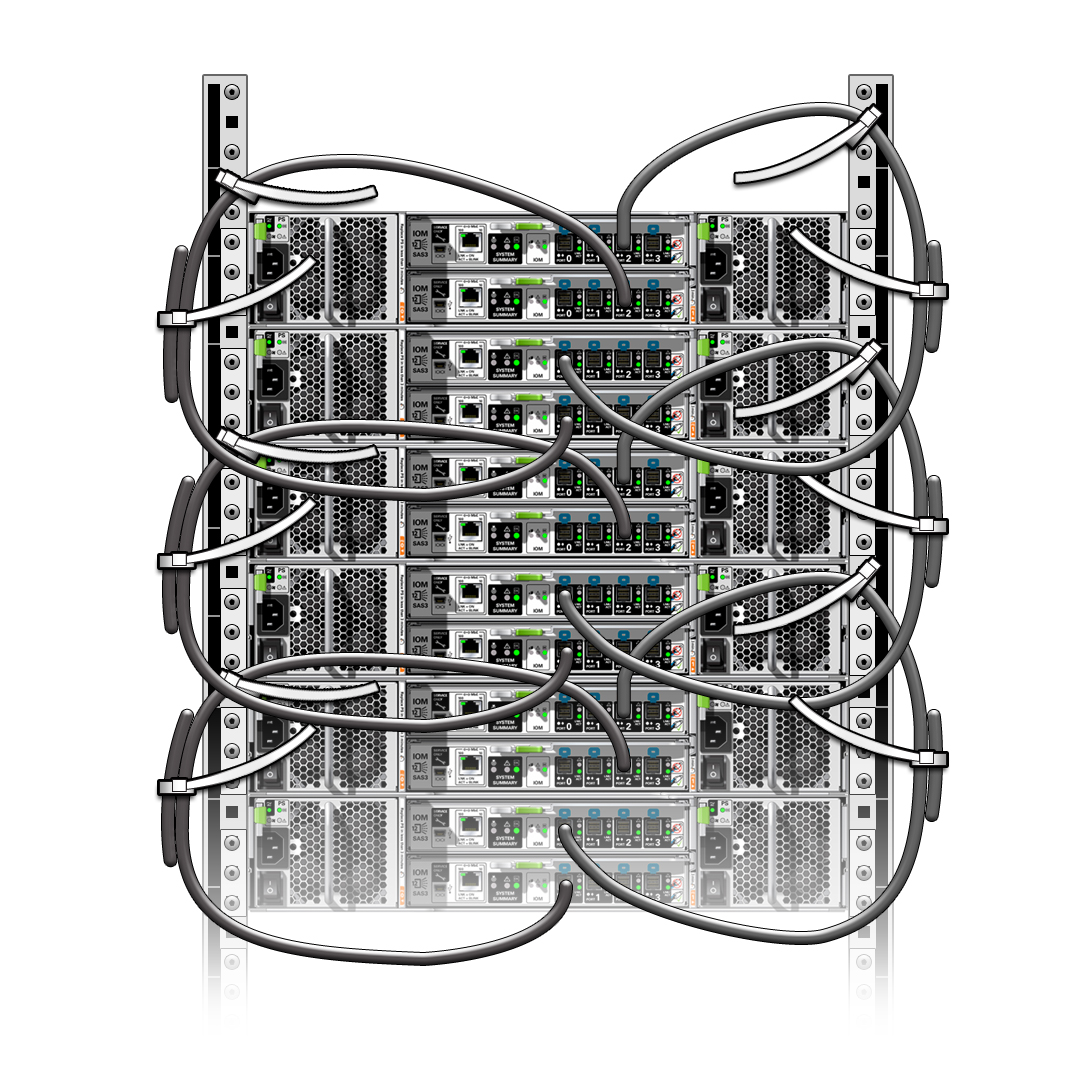

   Câblage d'étagères de disques de 2U ensemble (DE3-24P présentée)

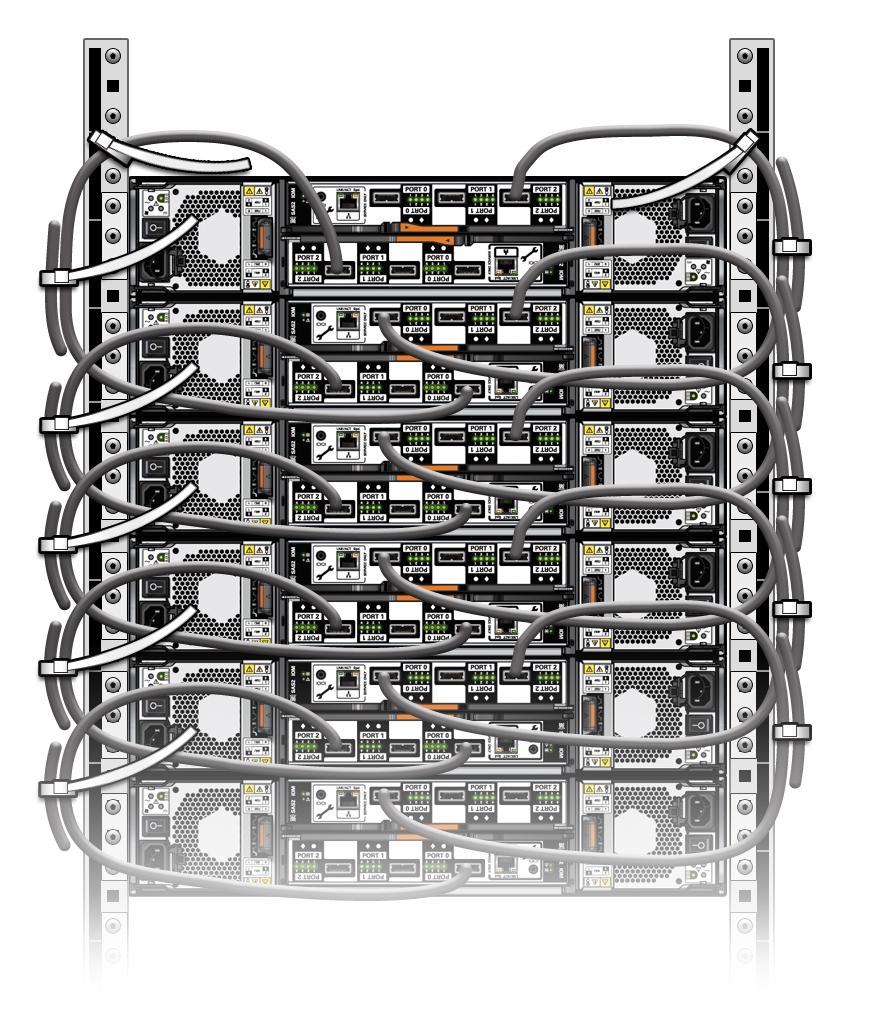

   Câblage d'étagères de disques de 2U ensemble (DE2-24P présentée)

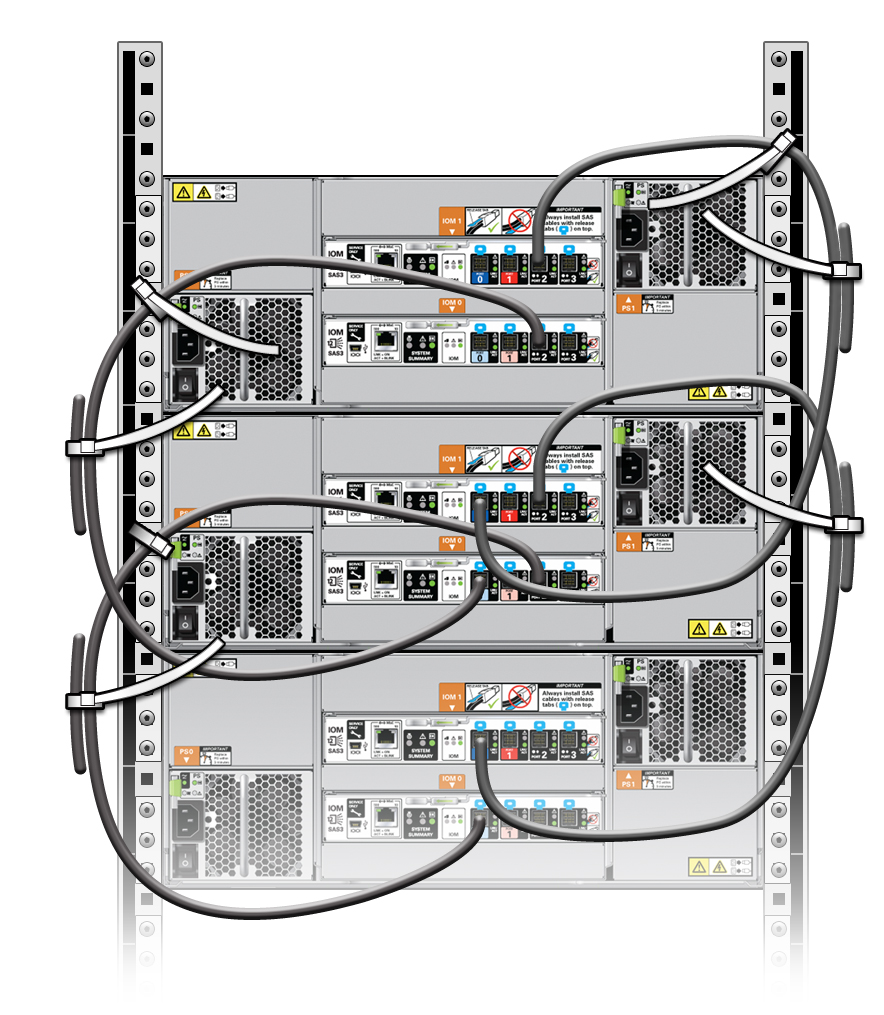

   Câblage d'étagères de disques de 4U ensemble (DE3-24C présentée)

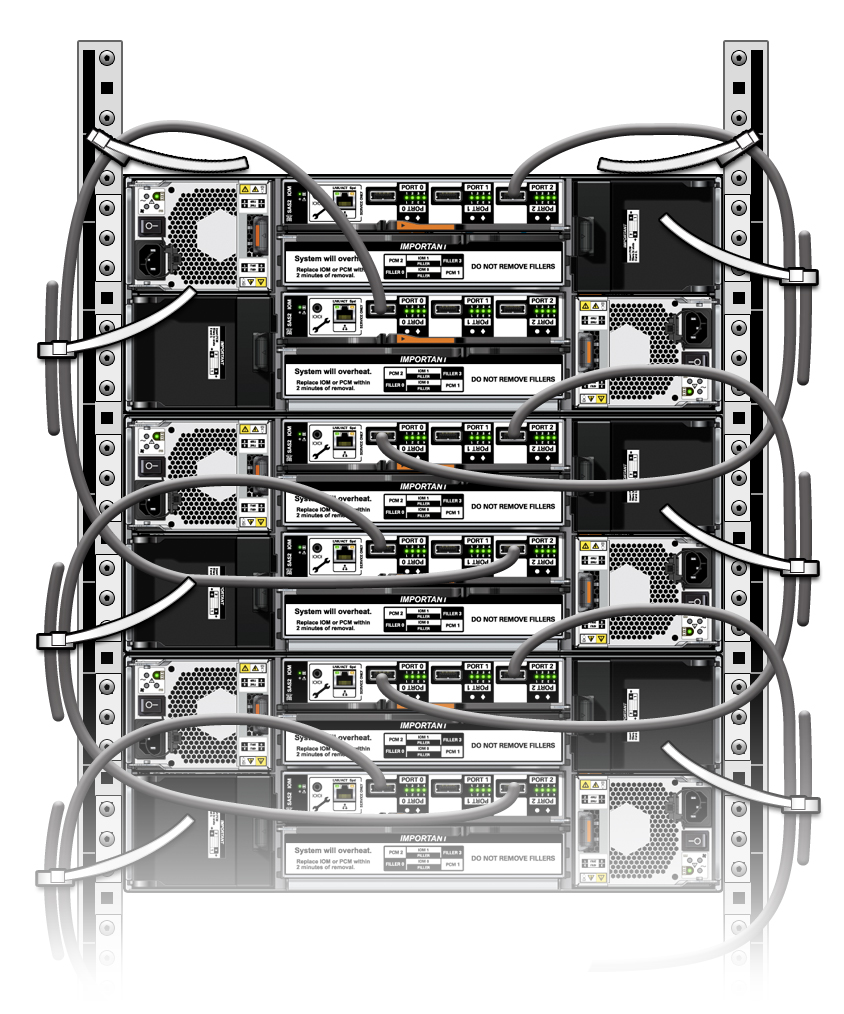

   Câblage d'étagères de disques de 4U ensemble (DE2-24C présentée)



9. Répétez ces étapes pour les étagères de disques restante de la chaîne.

   Laissez environ 20 centimètres entre les serre-câble sur un côté.

10. (Facultatif) Coupez le bout du serre-câble s'il est trop long.
11. Répétez cette procédure pour les autres chaînes d'étagères de disques.
12. Pour connecter les contrôleurs aux chaînes d'étagères de disques, reportez-vous à la procédure appropriée :

    • Câblage des contrôleurs aux étagères de disques dans une armoire de base

    • Câblage des contrôleurs d'une armoire de base aux étagères de disques d'une armoire d'extension
