Câblage d'étagères de disques DE3-24 et DE2-24 mixtes avec des contrôleurs ZS5-2
Reportez-vous aux diagrammes de cette section pour mettre à niveau un système ou lui effectuer un ajout avec des étagères de disques DE2-24 en introduisant une ou plusieurs étagères de disques DE3-24. Dans les diagrammes suivants, les étagères de disques DE2-24 comportent trois ports de module d'E/S, tandis que les étagères de disques DE3-24 en contiennent quatre. Pour obtenir des instructions relatives à la combinaison d'étagères de disques, reportez-vous à la section Instructions de configuration de l'armoire et de câblage.
Remarque - L'ajout d'étagères de disques DE3-24 utilise un câblage SAS-3, mais conserve la méthodologie de câblage SAS-2 existante. Le remplacement de HBA SAS-2 par des HBA SAS-3 n'affecte pas l'interconnexion de câblage.
Ajout d'une étagère de disques DE3-24 à des étagères de disques DE2-24 à la fin de la chaîne
Dans cet exemple, une étagère de disque DE3-24 (chaîne de droite, première étagère de disques) est ajoutée à une seule chaîne d'étagères de disques DE2-24. La chaîne de gauche reste inchangée.

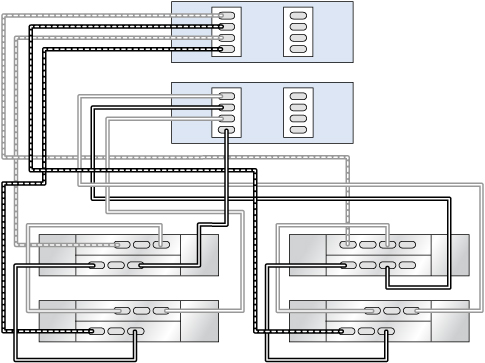

Figure 533 Contrôleurs ZS5-2 en cluster avec un HBA connecté à une étagère de disques DE3-24 (chaîne de droite, première étagère de disques) et trois étagères de disques DE2-24 dans deux chaînes
Ajout/remplacement d'une étagère de disques DE3-24 dans des étagères de disques DE2-24 au milieu de la chaîne
Dans cet exemple, une étagère de disques DE3-24 (chaîne de droite, deuxième étagère de disques) est ajoutée/remplacée au milieu d'une chaîne d'étagères de disques DE2-24. La chaîne restante sur la gauche demeure inchangée.

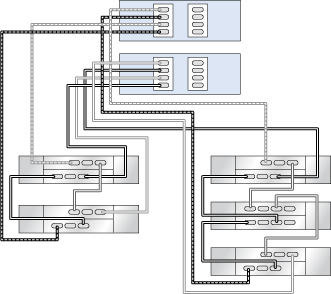

Figure 534 Contrôleurs ZS5-2 en cluster avec un HBA connecté à une étagère de disques DE3-24 (chaîne de droite, deuxième étagère de disques) et quatre étagères de disques DE2-24 dans deux chaînes
Ajout d'une chaîne d'étagères de disques DE3-24 exclusive
Dans cet exemple, une chaîne de deux étagères de disques DE3-24 (chaîne de droite) est ajoutée. Les deux chaînes restantes sur la gauche demeurent inchangées.

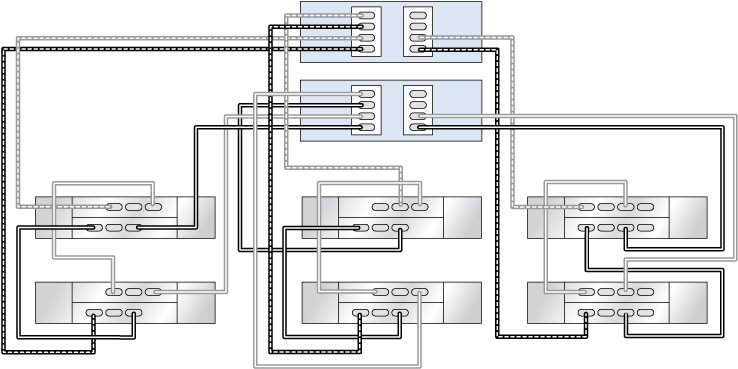

Figure 535 Contrôleurs ZS5-2 en cluster avec deux HBA connectés à deux étagères de disques DE3-24 (chaîne de droite) et quatre étagères de disques DE2-24 dans trois chaînes
