Contrôleur 7420 autonome avec étagères de disques Sun Disk Shelf (5 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec cinq HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance.
Figure 465 Contrôleur 7420 autonome avec cinq HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique
Figure 466 Contrôleur 7420 autonome avec cinq HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes
Figure 467 Contrôleur 7420 autonome avec cinq HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes
Figure 468 Contrôleur 7420 autonome avec cinq HBA connectés à quatre étagères de disques Sun Disk Shelf dans quatre chaînes
Figure 469 Contrôleur 7420 autonome avec cinq HBA connectés à cinq étagères de disques Sun Disk Shelf dans cinq chaînes

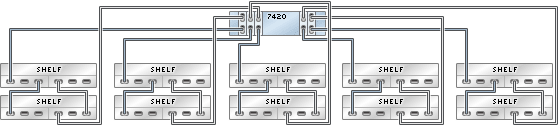

Figure 470 Contrôleur 7420 autonome avec cinq HBA connectés à dix étagères de disques Sun Disk Shelf dans cinq chaînes

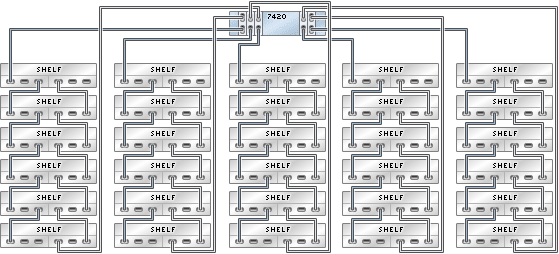

Figure 471 Contrôleur 7420 autonome avec cinq HBA connectés à 30 étagères de disques Sun Disk Shelf dans cinq chaînes
