Vue d'ensemble des configurations de capacité d'un système monté en rack ZS4-4
Les configurations de capacité bénéficient d'étagères de disques de grande capacité et sont disponibles dans une armoire de base, ou une armoire de base dotée de deux armoires d'extension au maximum. Deux contrôleurs ZS4-4 et jusqu'à 28 étagères de disques Oracle Storage Drive Enclosure DE2-24C peuvent être pris en charge, comme indiqué dans le tableau suivant.
|
Les configurations sont proposées en multiples de deux étagères de disques ainsi qu'en demi-rack d'extension : 2 étagères de disques (minimum), 4, 6, 8, 10, 12, 13 (demi-rack), 14, 16, 18, 20, 22, 23 (demi-rack), 24, 26 et 28 (maximum).
Chaque contrôleur ZS4-4 prend en charge deux, trois ou quatre cartes HBA SAS. Quatre cartes HBA SAS doivent être installées dans chaque contrôleur ZS4-4 pour prendre en charge les étagères de disques dans l'armoire ou les armoires d'extension.
Les contrôleurs ZS4-4 en cluster, qui contiennent quatre HBA SAS chacun, prennent en charge une configuration haute disponibilité composée de :
-
Quatre chaînes de deux étagères de disques par chaîne de disques dans l'armoire de base pour un total de huit étagères de disques et
-
Une à deux armoires d'extension, chaque armoire prenant en charge deux chaînes avec un maximum de cinq étagères de disques par chaîne de disques, pour un total de 10 étagères de disques pour une armoire d'extension ou de 20 étagères de disques pour deux armoires d'extension.
Les armoires sont autonomes et pré-câblées selon la méthode de câblage requise. Les tableaux et diagrammes de câblage d'un système pré-monté en rack, qui peuvent également être utilisés pour la planification d'une extension future du système, sont fournis dans la section Tableaux et diagrammes de câblage pour des configurations de capacité d'un système monté en rack ZS4-4.
Chaque armoire contient 42 unités de rack (RU), avec RU01 en bas. Chaque contrôleur ZS4-4 occupe trois unités de rack, et son emplacement est référencé par le numéro de l'unité de rack inférieure. Le contrôleur supérieur s'appelle Contrôleur 1 et se situe dans l'unité RU20 de l'armoire de base, tandis que le contrôleur inférieur s'appelle Contrôleur 0 dans l'unité RU17. L'illustration suivante présente le numéro d'emplacement de chaque carte HBA, ainsi que les numéros de port de chaque carte.

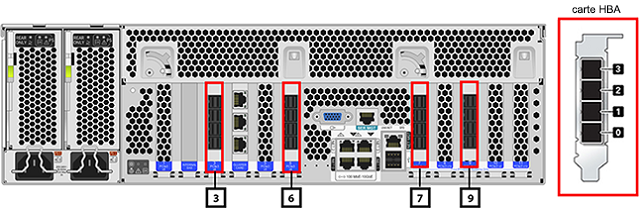

Figure 830 Numéros d'emplacement des HBA d'un contrôleur ZS4-4 (vue arrière)
Chaque étagère de disques DE2-24C occupe quatre unités de rack et les étagères de disques sont montées en rack du bas vers le haut de l'armoire pour des raisons de stabilité. Par conséquent, la première étagère de disques se trouve dans l'unité RU01, la deuxième dans l'unité RU05, etc. Comme indiqué sur l'illustration suivante, l'étagère de disques DE2-24C contient deux modules d'E/S (IOM) dotés chacun de trois ports. Le contrôleur 1 utilise le Port 0, le contrôleur 0 utilise le Port 2. Dans toutes les configurations de câblage, le Port 1 n'est jamais utilisé.

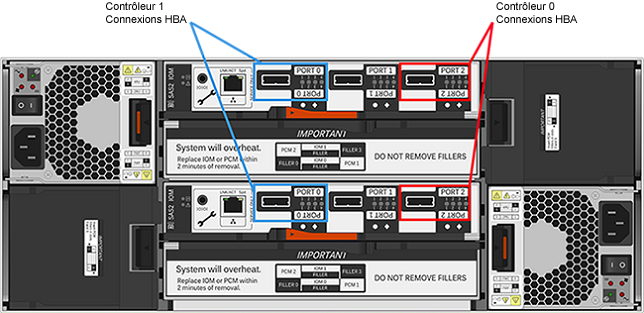

Figure 831 Connexions HBA d'une étagère de disques DE2-24C (vue arrière)
