HBA SAS ケーブルを取り外す

ケーブルアセンブリの交換は、認定された保守担当者が実施する必要のあるコールド保守手順です。この手順を実行する前に、サーバーの電源を完全に切断する必要があります。

1. 保守作業の準備をします。

   保守の準備を参照してください。

2. すべてのファンモジュールとファントレーを取り外します。

   参照先:

   • ファンモジュールを取り外す

     すべてのファンモジュールを取り外します。

   • ファントレーを取り外す

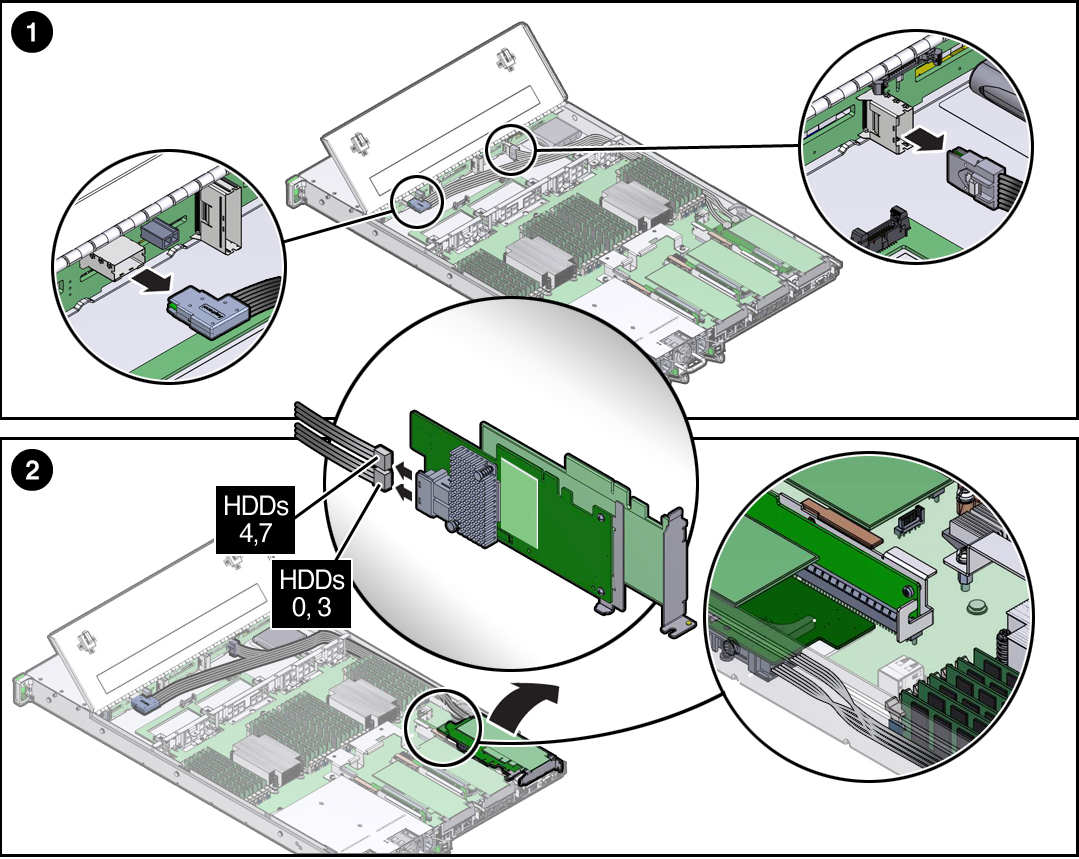

3. 各 SAS ケーブルをディスクバックプレーンから外すには、ケーブルコネクタのラッチを押し、コネクタを引き出します (パネル 1)。

4. 内蔵 HBA から SAS ケーブルを外します。

   HBA カードの下面で、SAS ケーブルコネクタのラッチを押し、コネクタを引き出します (パネル 2)。

5. SAS ケーブルと電気二重層コンデンサケーブルをサーバーから慎重に取り外します。
