ケーブル管理アームを取り外す

言語:

CMA 付きのオプションの 19 インチスライドレールキットを取り外すには、この手順に従います。CMA は、サーバーの 4 ポスト 19 インチのスライドレールラックにのみ適用されます。

この手順を始める前に、Netra SPARC S7-2 サーバー設置ガイド の CMA 付き 19 インチスライドレールキットの取り付けを参照して、CMA コネクタ A、B、C、および D を確認します。CMA コネクタは取り付けたときと逆の順番で、つまり、最初にコネクタ D、次に C、次に B、最後に A を取り外す必要があります。

この手順の全体を通して、CMA の 4 つのコネクタのいずれかを取り外したあとに、CMA がそれ自体の重みで垂れ下がらないようにしてください。

注 - この手順の「左」と「右」は、ラックの背面から見たときの左と右を示します。

サーバーを引き出すときにラックが前方に倒れないようにするため、すべてのラック転倒防止装置を伸ばします。

注意 - 作業員が負傷する危険性を低減するため、ラックからサーバーを引き出す前に、ラックキャビネットを固定し、すべての転倒防止装置を伸ばします。

CMA を取り外しやすくするため、サーバーをラックの前面から約 13 cm (5 インチ) 引き出します。
サーバーを保守位置に引き出すを参照してください。
CMA からケーブルを取り外します。
1. サーバーの背面からすべてのケーブルを外します。
2. 該当する場合は、ケーブルを束ねるために取り付けた追加のベルクロストラップを取り外します。
3. ケーブルを固定している 6 つのベルクロストラップを外します。
4. 3 つのケーブルカバーを完全に開いた位置まで開きます。
5. CMA からケーブルを取り外して脇に置きます。

コネクタ D を取り外します。

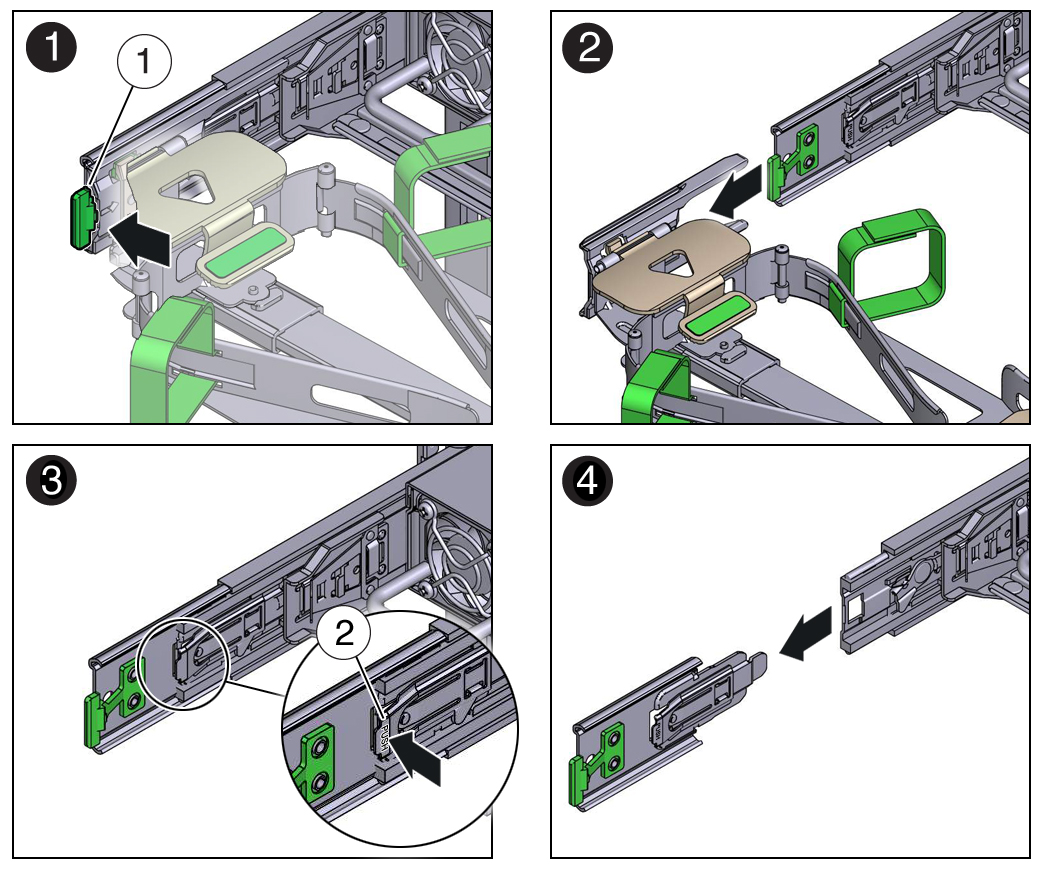

スライドレールのラッチ部品の緑色のリリース爪 (吹き出し番号 1) を左側に押し、コネクタ D をスライドさせて左側スライドレールから外します (図枠 1 および 2)。

コネクタ D をスライドさせて左側スライドレールから外したとき、コネクタのスライドレールラッチ部品部分の位置はそのままです。次の手順で外します。

注 - コネクタ D を外したあと、決して CMA がそれ自体の重みで垂れ下がらないようにしてください。この手順の残りの部分では、残りのすべてのコネクタを外して CMA を平らな面に置くことができるようになるまで、CMA を支えておく必要があります。

番号	説明
1	コネクタ D のリリース爪 (緑色)
2	スライドレールのラッチ部品のリリース爪 (PUSH というラベル付き)

右手で CMA を支えて、左手の親指でスライドレールのラッチ部品の PUSH というラベルの付いたリリース爪 (吹き出し番号 2) を左側に押し、左側スライドレールからラッチ部品を引き出して、脇に置いておきます (図枠 3 および 4)。

コネクタを取り外します。

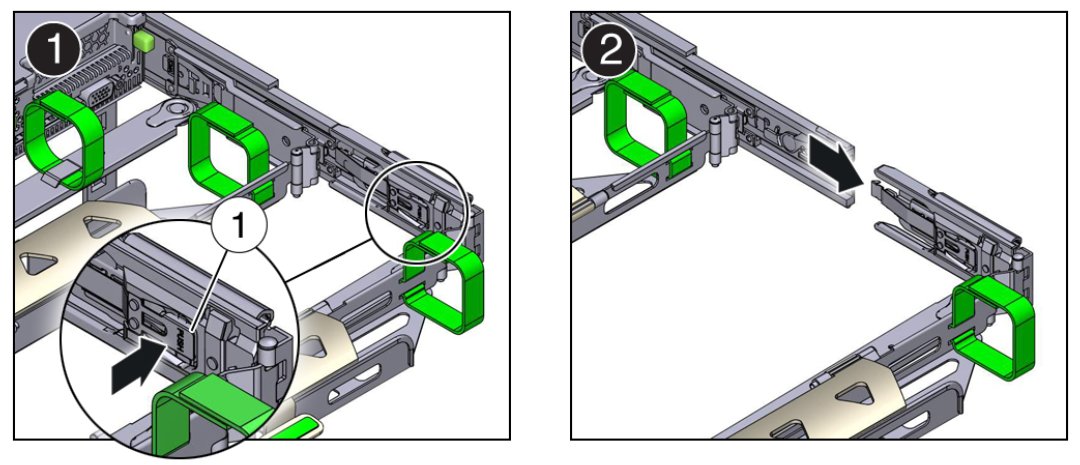

右手の親指で PUSH のラベルの付いたコネクタ C のリリース爪 (吹き出し番号 1) を右側に押し、コネクタ C を右側スライドレールから引き出します (図枠 1 および 2)。
image:コネクタ C を外す方法を示す図。

番号	説明
1	コネクタ C のリリース爪 (PUSH というラベル付き)

コネクタ B を取り外します。

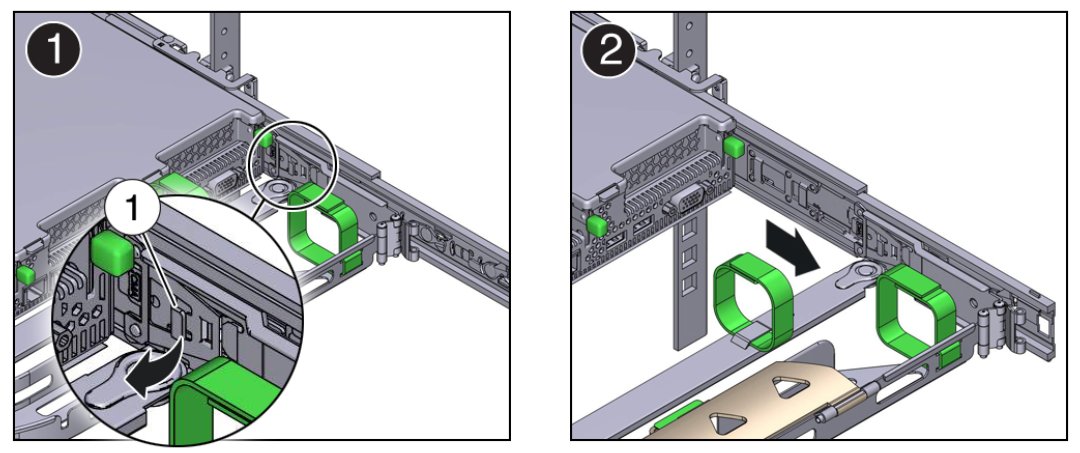

左手の親指で、コネクタ B のリリースレバーを左側に引っ張って右側スライドレールから外し (吹き出し番号 1)、右手でコネクタをスライドレールから引き出します (図枠 1 および 2)。
image:コネクタ B を外す方法を示す図。

番号	説明
1	コネクタ B のリリースレバー

コネクタ A を取り外します。

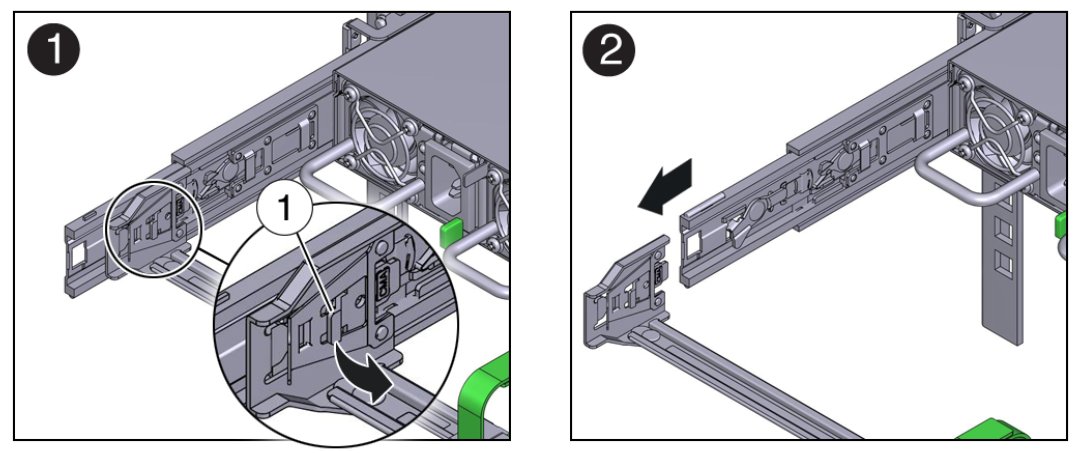

右手の親指で、コネクタ A のリリースレバーを右側に引っ張って左側スライドレールから外し (吹き出し番号 1)、左手でコネクタをスライドレールから引き出します (図枠 1 および 2)。
image:コネクタ A を外す方法を示す図。

番号	説明
1	コネクタ A のリリースレバー
