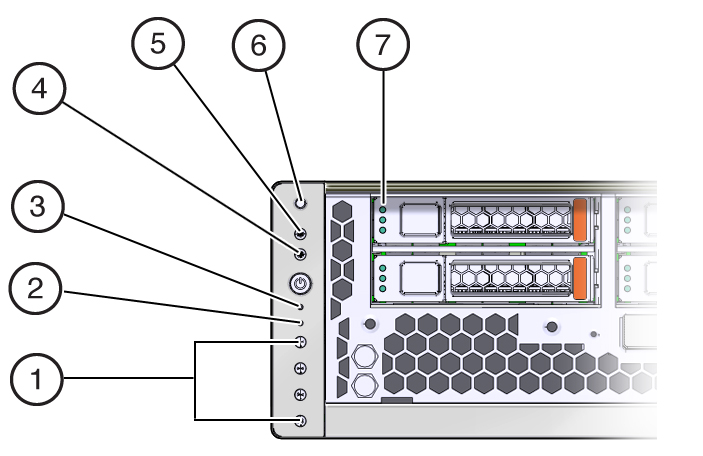

1
|
アラーム LED:
|
|
|
|
|
クリティカルなアラーム状態を示します。
|
|
|
|
メジャーなアラーム状態を示します。
|
|
|
|
マイナーなアラーム状態を示します。
|
|
|
|
ユーザーアラーム状態を示します。
|
|
2
|
背面 PS のステータス LED (オレンジ色)
|
電源装置の状態を示します。
|
|
3
|
SP ステータス LED
|
SP の状態を示します。
|
|
4
|
OK LED (緑色)
|
これらの状況を示します。
-
消灯 – サーバーは正常に動作していません。サーバーの電源が入っていない可能性があります。SP が動作している可能性があります。
-
常時点灯 – サーバーの電源が入っており、正常に動作しています。保守アクションは必要ありません。
-
高速点滅 – サーバーは待機モードで動作していて、すぐに完全動作に戻ることができます。
-
ゆっくり点滅 – 通常の状態ですが、遷移的なアクティビティーが行われています。ゆっくりした点滅は、システムの診断が実行されているか、サーバーがブート中であることを示している可能性があります。
|
|
5
|
保守要求 LED (オレンジ色)
|
保守が必要であることを示しています。
Oracle ILOM の show faulty コマンドは、このインジケータが点灯する原因となった障害に関する詳細を示します。
一部の障害状態では、保守要求 LED に加えて、個々のコンポーネントの障害 LED も点灯します。
|
|
6
|
ロケータ LED およびボタン (白色)
|
ロケータ LED が点灯することで、特定のシステムを識別できます。点灯の場合、LED はすばやく点滅します。
ロケータボタンを 5 秒間押し続けると、LED アセンブリのすべての LED のテストが開始されます。
|
|
7
|
ハードドライブのステータス LED
|
これらの状況を示します。
-
消灯 –ドライブの準備ができていないか、ドライブに障害があります。
-
常時点灯 –ドライブの電源が入り、アイドル状態になっています。
-
高速点滅 – 読み取りまたは書き込みアクティビティーが進行中です。
|
|
|
|
ホットプラグ操作中にドライブを取り外せることを示します。
|
|
|
|
ドライブが障害状態であることを示します。
|
|
|
|
ドライブが使用可能な状態であるかどうかを示します。
|
