ケーブルの構成

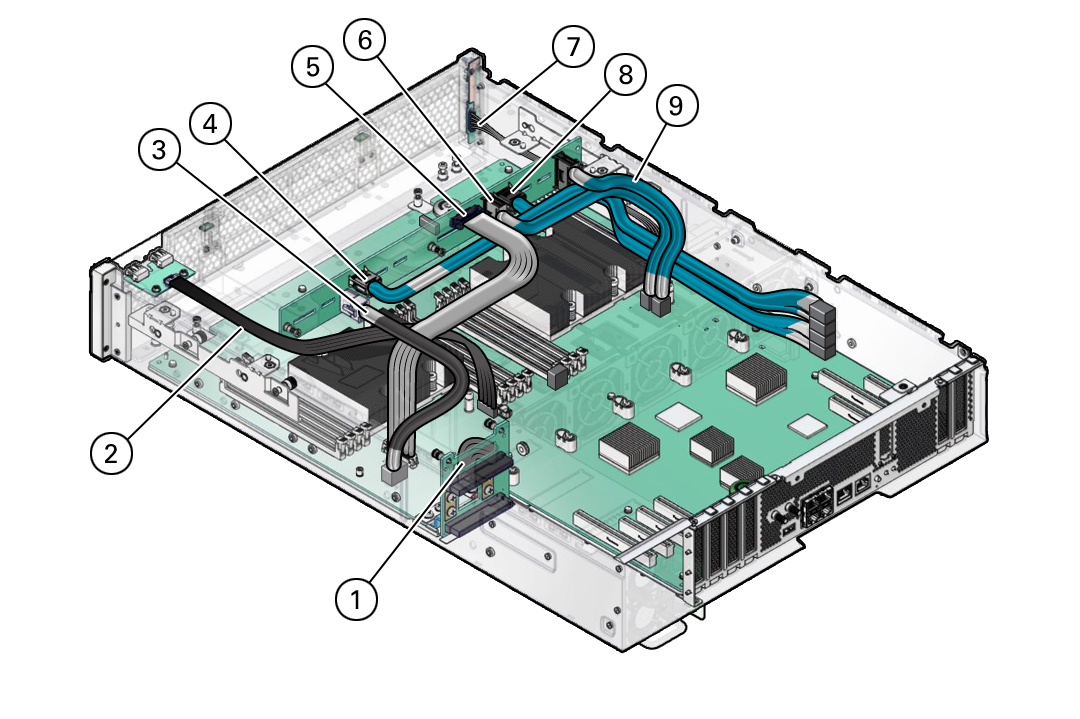

この図は、サーバー内部の至るところに配線されているケーブルを示しています。

番号 説明 リンク 1 PDB 信号ケーブル PDB 信号ケーブルの保守 2 USB ケーブル eUSB ドライブの保守 3 ドライブ電源ケーブル ドライブ電源ケーブルの保守 4 SAS ドライブ信号ケーブル (SAS 0-3) SAS ドライブ信号ケーブルの保守 HBA SAS ケーブルの保守 5 ドライブバックプレーンデータケーブル ドライブバックプレーンの保守 6 NVMe B ドライブケーブル NVMe ケーブルの保守 7 LED ボードケーブル LED ボードの保守 8 SAS ドライブ信号ケーブル (SAS 4-7) SAS ドライブ信号ケーブルの保守 HBA SAS ケーブルの保守 9 NVMe A ドライブケーブル NVMe ケーブルの保守

関連情報

• コンポーネントの位置 (ストレージ、電源、NVMe、およびファンモジュール)

• コンポーネントの位置 (マザーボード、メモリー、および PCIe カード)

• 保守の準備

• サーバーの再稼働
