内蔵 HBA PCIe カードを取り付ける

1. 別の保守手順の一部としてカードを取り付ける場合は、Step 3 に進みます。
2. 障害のあるカードを交換する場合は、次のタスクを実行します。
   1. 交換用の HBA カードと SAS ケーブルを開梱します。
   2. 2 番のプラスドライバを使用して、交換用のカードに付属している標準の HBA PCIe 固定部品を取り外します。

   3. 内蔵 HBA PCIe カードを取り外すで取り外した専用の固定部品を取り付けます。

3. SAS ケーブルを、シャーシの中間壁を通してサーバーの前面方向へ慎重に誘導します。
4. SAS ケーブルを HBA カードに接続します。

5. カードのコネクタを下部のコネクタに挿入します。

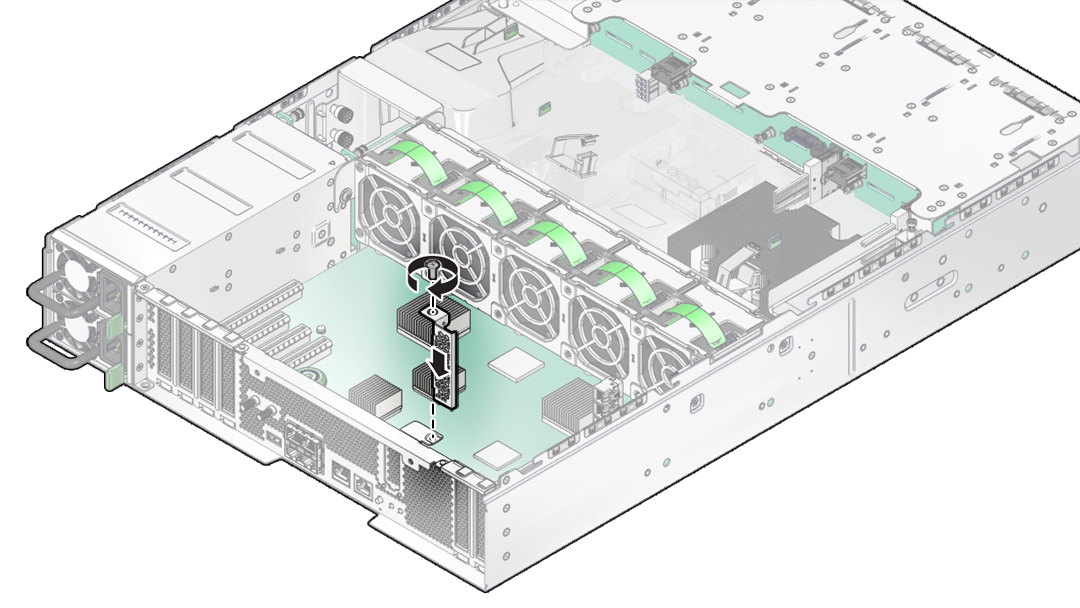

6. 固定部品のねじを使用して、カードを固定します。

7. サーバーを稼働状態に戻します。

   サーバーの再稼働を参照してください。
