LED ボードとケーブルを取り付ける

LED ボードの取り付けは、コールド保守操作です。LED ボードを取り付ける前にサーバーの電源を切断する必要があります。

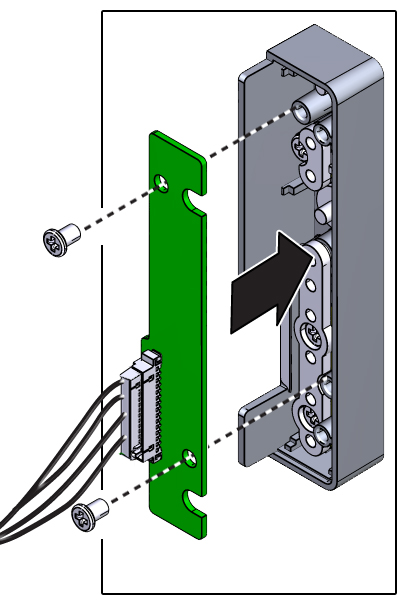

1. LED ボードを LED アセンブリの正しい位置に取り付けます。

2. 2 本のねじを取り付けて締めます。

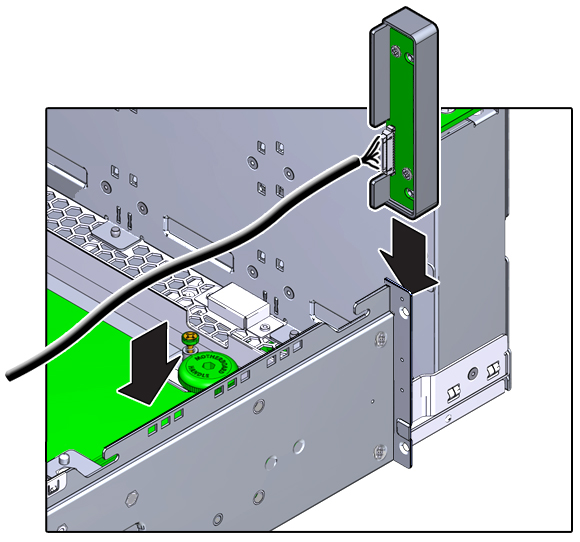

3. サーバー左側のフランジの上に LED アセンブリを配置します。

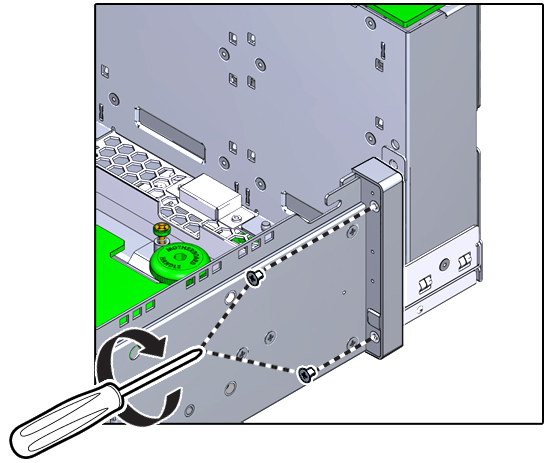

4. 2 本のねじを取り付けて締めます。

5. ケーブルをケーブル留め具に通し、サーバーの壁に這わせます。

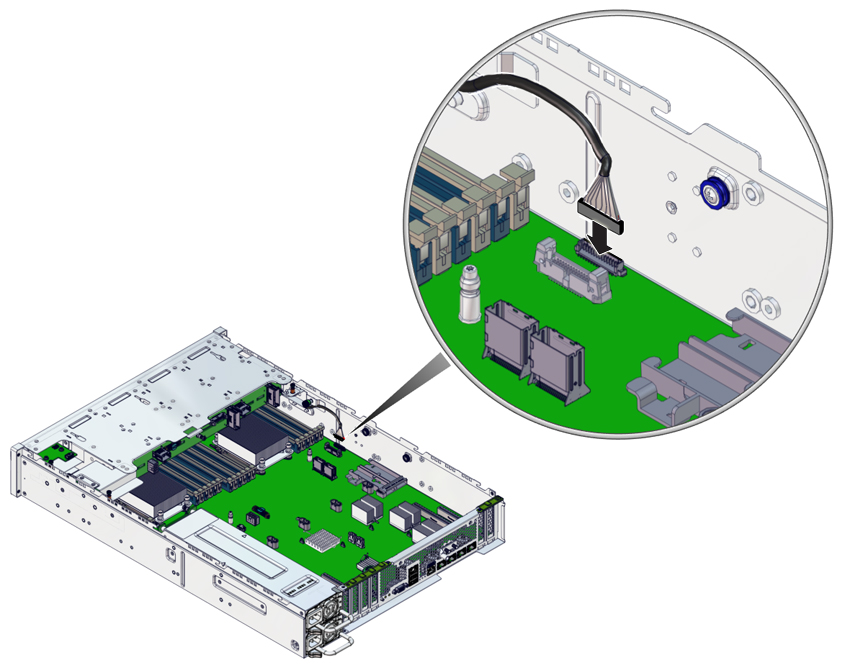

6. マザーボードにケーブルを接続します。

7. 別のコンポーネントを取り外す手順または取り付ける手順の一部として LED ボードを取り付けた場合は、その手順に戻ります。

   コンポーネント保守タスクのリファレンスを参照してください。

8. 次の情報を確認して、これらの前提条件をこの順番で実行します。

   参照先:

   • エアダクトを取り付ける

   • ドライブケージを固定する

   • フィルタを取り付ける

9. これらの前提条件をこの順番で実行することで、取り付け手順を完了します。

   参照先:

   • サーバーの再稼働

   • LED ボードを検証する
