LED ボードとケーブルを取り外す

LED ボードの取り外しは、コールド保守操作です。LED ボードを取り外す前にサーバーの電源を切断する必要があります。

1. 保守の準備を行います。

   保守の準備を参照してください。

2. 次の情報を確認して、これらの前提条件をこの順番で実行します。

   参照先:

   • ラックからのサーバーの取り外し

   • フィルタを取り外す

   • ドライブケージを保守位置まで回転させる

   • エアダクトを取り外す

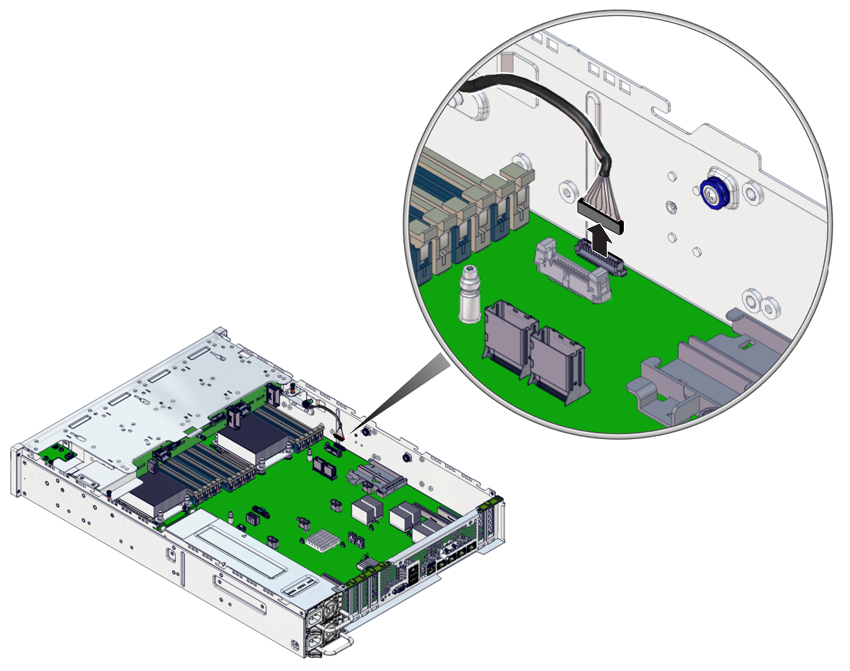

3. LED ケーブルをマザーボードから外します。

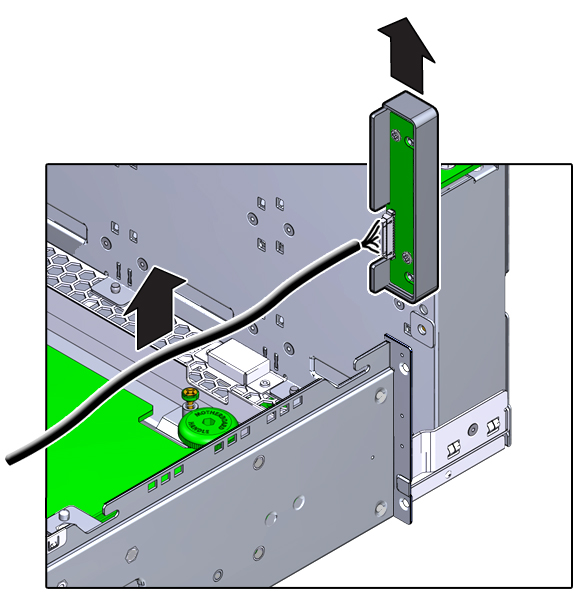

4. LED アセンブリをサーバーに固定している 2 本のねじを取り外します。

5. LED アセンブリをサーバーから持ち上げます。

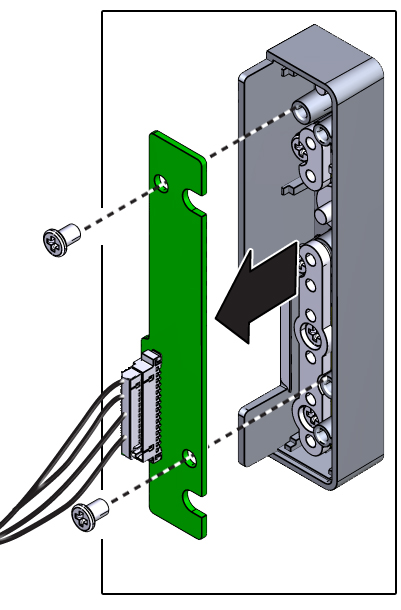

6. LED ボードを LED アセンブリに固定している 2 本のねじを取り外します。

7. LED ボードを LED アセンブリから持ち上げ、脇に置きます。
8. 次に実行する手順を確認します。
   • 障害のある LED ボードを交換する場合は、新しい LED ボードを取り付けます。

     LED ボードとケーブルを取り付けるを参照してください。

   • 別のコンポーネントの保守手順の一部として LED ボードを取り外した場合は、その手順に戻ります。

     コンポーネント保守タスクのリファレンスを参照してください。
