ドライブケージを保守位置まで回転させる

1. これらの各前提条件をこの順番で実行します。
   1. 上部カバーを取り外す
   2. ファンモジュールを取り外す

      ---

      注 -  すべてのファンモジュールを取り外します。

      ---

   3. ファントレーを取り外す
2. ドライブバックプレーンに接続されたケーブルと USB ボードに接続されたケーブルを外します。

   ケーブルの位置については、ケーブルの構成を参照してください。

   ---

   ヒント  -  簡単に取り外せるように、まずケーブルを押し込み、次にリリース爪を押して、ケーブルを引き出します。

   ---

   これらのケーブルは、ケーブルの構成の図に示されています。

3. 部分的に取り外したドライブがあれば、作業を進める前に完全に挿入するか、取り外します。

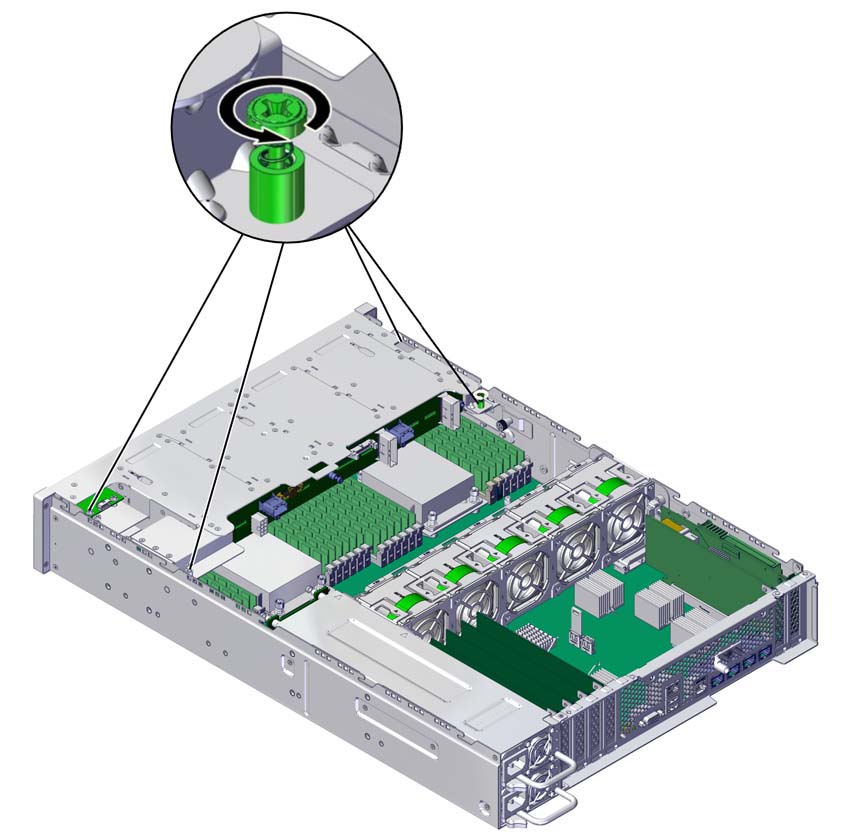

4. ドライブケージをサーバーに固定している 4 本のねじを完全に緩めます。

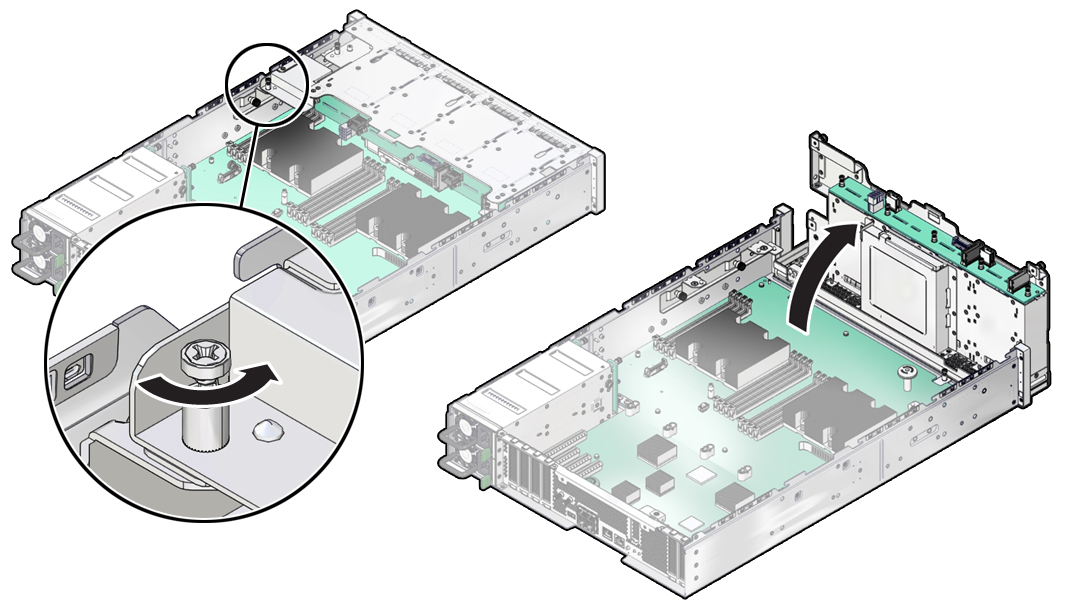

5. ドライブケージを垂直位置になるまで回転させます。

6. 次に実行する手順を確認します。
   • ドライブバックプレーンの保守を行います。

     ドライブバックプレーンの保守を参照してください。

   • エアダクトを取り外します。

     エアダクトを取り外すを参照してください。
