コンポーネントの位置 (ストレージ、電源、NVMe、およびファンモジュール)

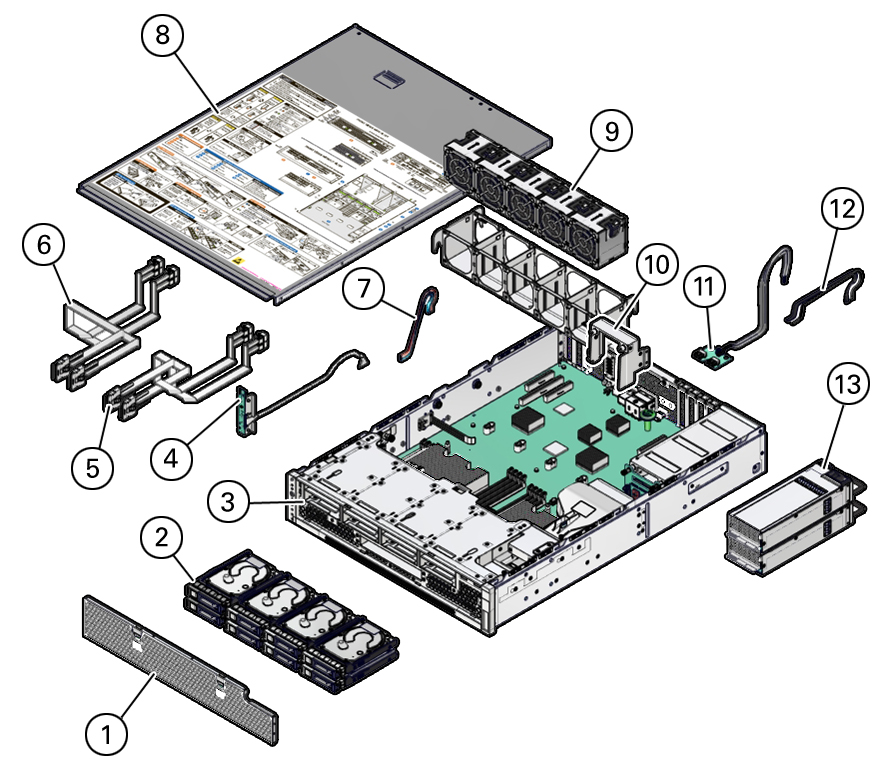

番号 名前 保守タスクへのリンク 1 エアフィルタ エアフィルタの保守 2 ドライブ SAS ドライブの保守 3 シャーシ 内部コンポーネントへのアクセス 4 LED ボード LED ボードの保守 5 ドライブ SAS ケーブル ケーブルの保守 6 NVMe ケーブル NVMe ケーブルの保守 NVMe ストレージドライブの保守 7 ドライブバックプレーンデータケーブル ケーブルの保守 8 サービスラベルの貼られている上部カバー 上部カバーを取り外す 上部カバーを取り付ける コンポーネント保守タスクのリファレンス 9 ファンモジュールおよびトレー ファンモジュールの保守 ファントレーを取り外す ファントレーを取り付ける 10 ファントレー固定部品 ファントレーを取り外す ファントレーを取り付ける 11 USB ボードおよびケーブル USB ボードの保守 12 PDB 信号ケーブル PDB 信号ケーブルの保守 13 電源装置 電源装置の保守 PDB の保守

関連情報

• コンポーネントの位置 (マザーボード、メモリー、および PCIe カード)

• フロントパネルのコンポーネント (保守)

• 背面パネルのコンポーネント (保守)

• 顧客交換可能ユニット

• 現場交換可能ユニット

• コンポーネント保守タスクのリファレンス
