エアダクトを取り付ける
エアダクトを取り外した場合は、このタスクを実行します。
-
PSU ダクトも取り外した場合は、それを先に取り付けてから、エアダクトを取り付けます。
PSU ダクトを取り付けるを参照してください。
-
固定されていないすべてのケーブルを、DIMM とサーバー壁の間のすき間に移動します。
注 - エアダクトおよびその他のコンポーネントからすべてのケーブルが取り除かれていることを確認します。NVMe ケーブル周辺の空間は特に狭くなっています。 -

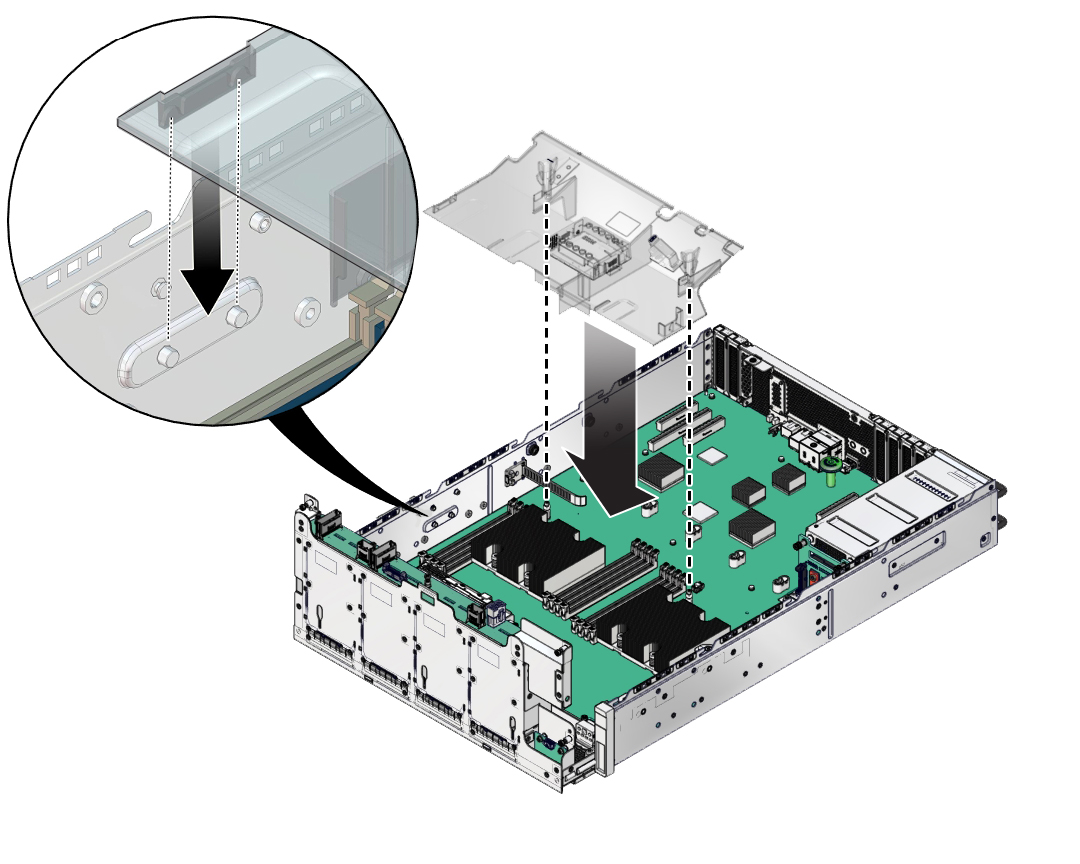

エアダクトを、サーバーへの取り付け場所に位置合わせします。
- 配列ピンの上にエアダクトを下ろします。
- エアダクトにケーブルを接続します。
-

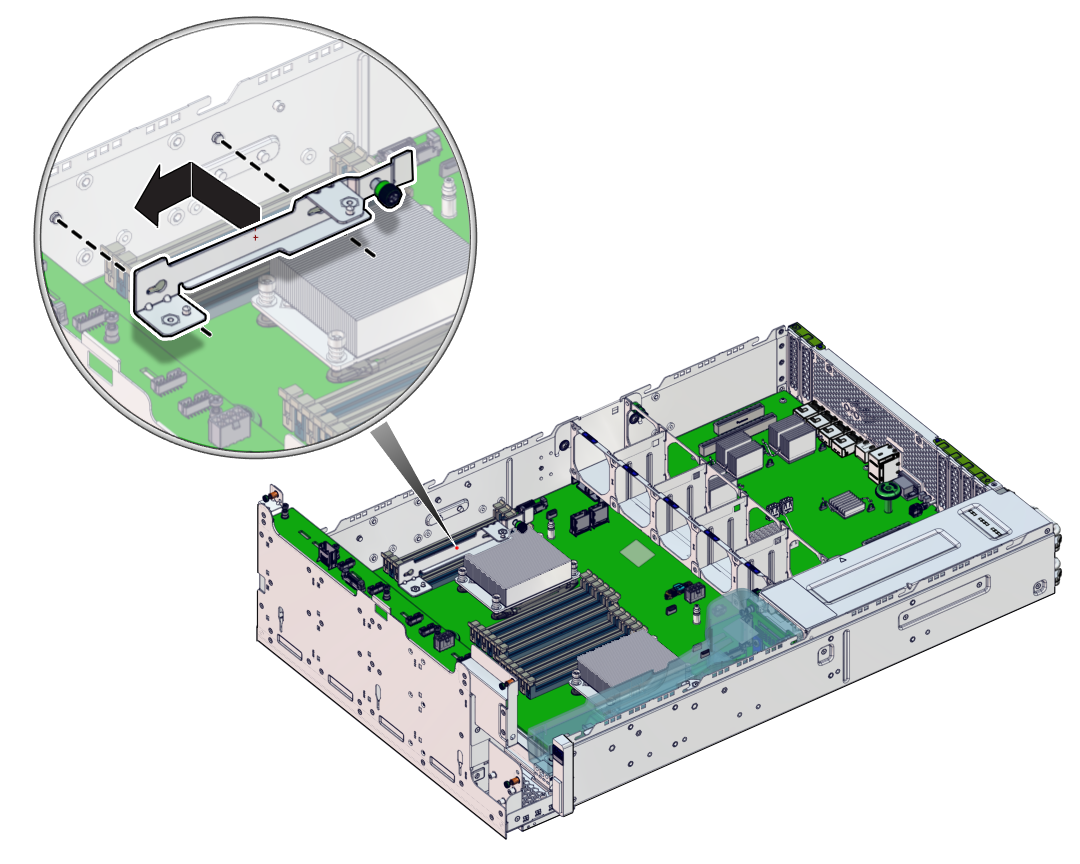

左側 (L) のつまみねじ付き固定部品を配列ピン上に設置し、後方にスライドさせます。
-

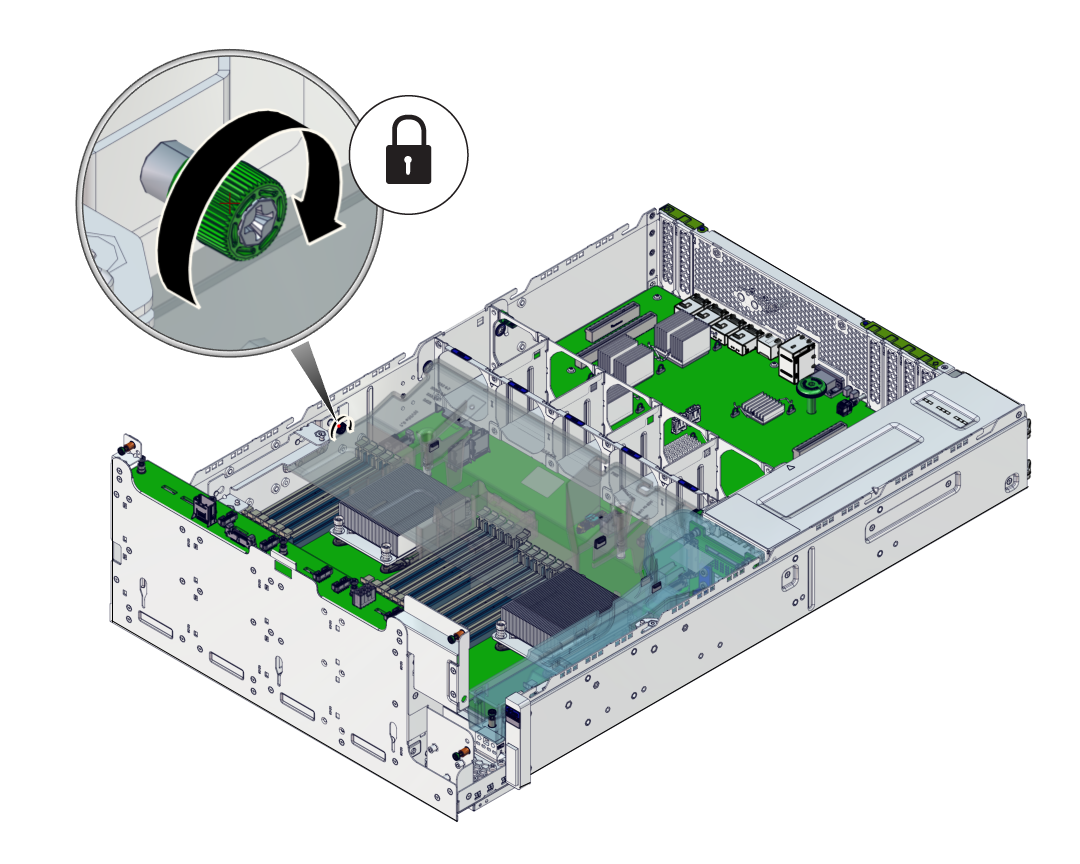

つまみねじを締めます。
-
次に実行する手順を確認します。
-
別のコンポーネントの保守手順の一部としてエアダクトを取り付けた場合は、その手順に戻ります。
コンポーネント保守タスクのリファレンスを参照してください。
-
それ以外の場合は、ドライブケージを固定します。
ドライブケージを固定するを参照してください。
-
別のコンポーネントの保守手順の一部としてエアダクトを取り付けた場合は、その手順に戻ります。
