ドライブケージを固定する
ドライブケージを保守位置になるまで回転させた場合は、このタスクを実行します。
-
PSU ダクトおよびエアダクトを取り外した場合、必要に応じて次の前提条件をこの順番で実行します。
参照先:
-

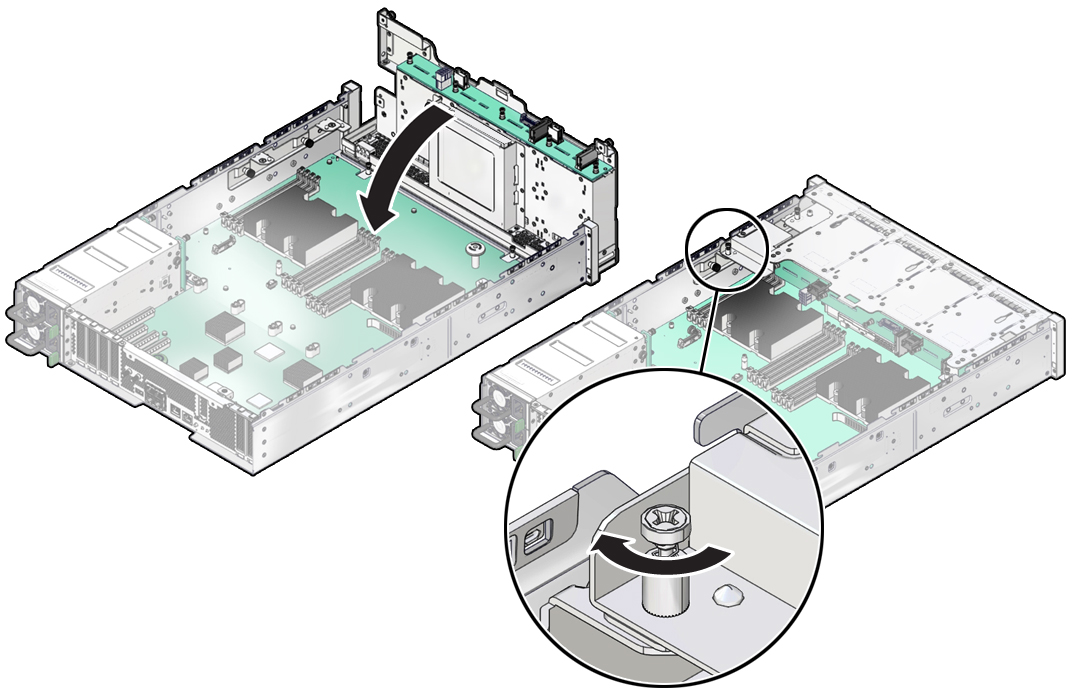

ドライブケージを水平位置になるまで下げます。
注意 - ドライブケージを閉じるときは、ケーブルを損傷しないようにしてください。
-

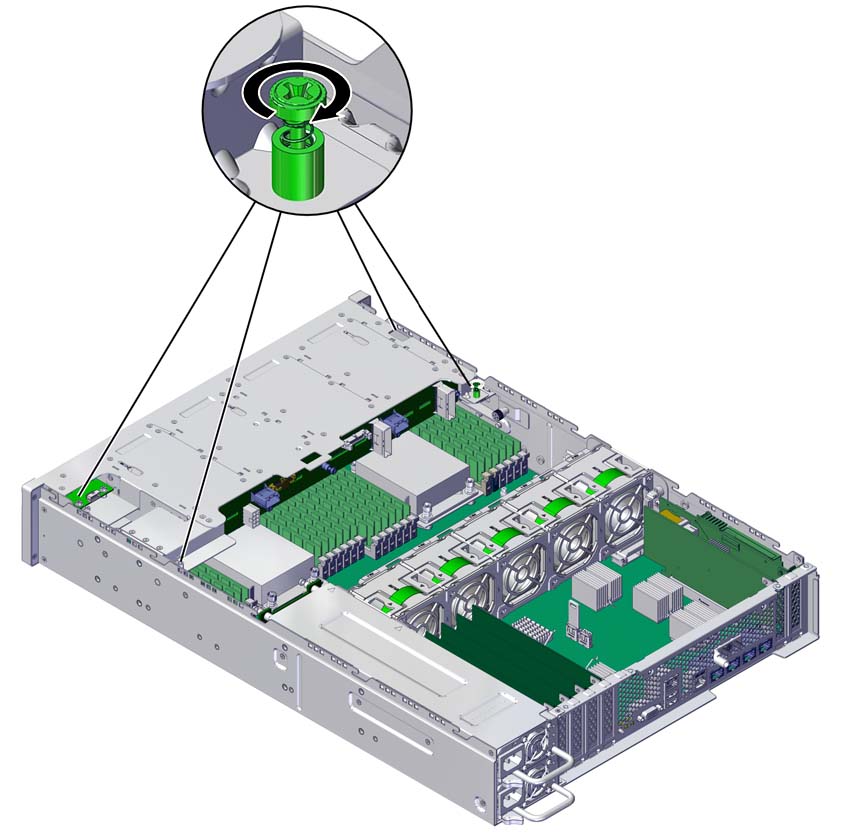

ドライブケージをサーバーに固定する 4 本のねじを締めます。
-
ドライブバックプレーンへのケーブルを接続し、USB ボードに接続されたケーブルを接続します。
これらのケーブル (2、3、4、6) は、ケーブルの構成に表示されています。
-
フィルタを取り付けます。
フィルタを取り付けるを参照してください。
-
次に実行する手順を確認します。
-
別のコンポーネントの保守手順の一部としてドライブケージを固定した場合は、その手順に戻ります。
コンポーネント保守タスクのリファレンスを参照してください。
-
それ以外の場合は、ファントレーを取り付けます。
ファントレーを取り付けるを参照してください。
-
別のコンポーネントの保守手順の一部としてドライブケージを固定した場合は、その手順に戻ります。
