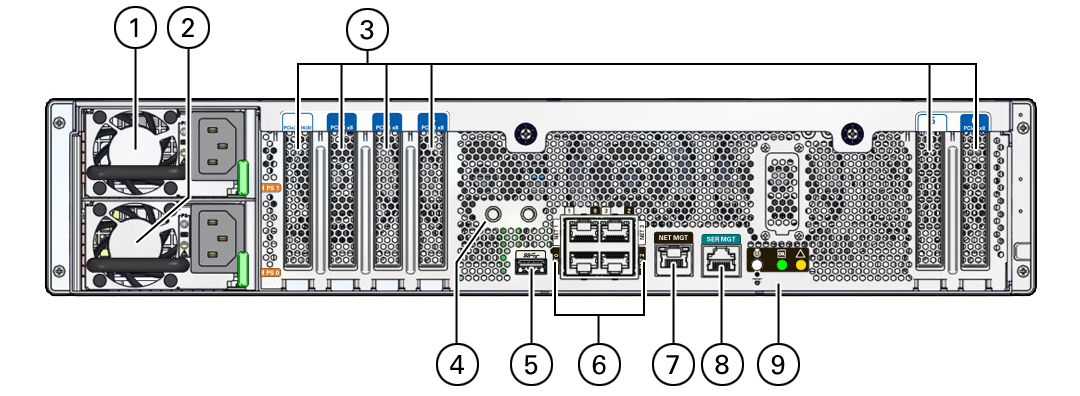

背面パネルのコンポーネント (保守)

番号 説明 リンク 1、2 AC 電源装置 (PS 1 および PS 0) 電源装置の保守 3 PCIe3 スロット スロット 1、2、3、および 4 (左側) スロット 5 および 6 (右側) PCIe カードの保守 4 アース端子 (オプション) AC サーバー用です。Netra SPARC S7-2 サーバー設置ガイド の シャーシのアース線を接続するを参照してください。 5 USB ポート (背面) Netra SPARC S7-2 サーバー設置ガイド の USB ポート 6 ホスト用ネットワーク 100/1000/10000 ポート (NET 0 - 3) Netra SPARC S7-2 サーバー設置ガイド の 10 ギガビット Ethernet ポート 7 NET MGT RJ-45 ネットワークポート Oracle ILOM にログインする (保守) 8 SER MGT RJ-45 シリアルポート Oracle ILOM にログインする (保守) 9 ステータス LED ロケータ LED およびボタン 保守要求 LED 電源 OK LED 背面パネルの LED 背面パネルのコンポーネント (保守)
