ドライブバックプレーンを取り付ける

ドライブバックプレーンの取り付けは、コールド保守操作です。ドライブバックプレーンを取り付ける前にサーバーの電源を切断する必要があります。

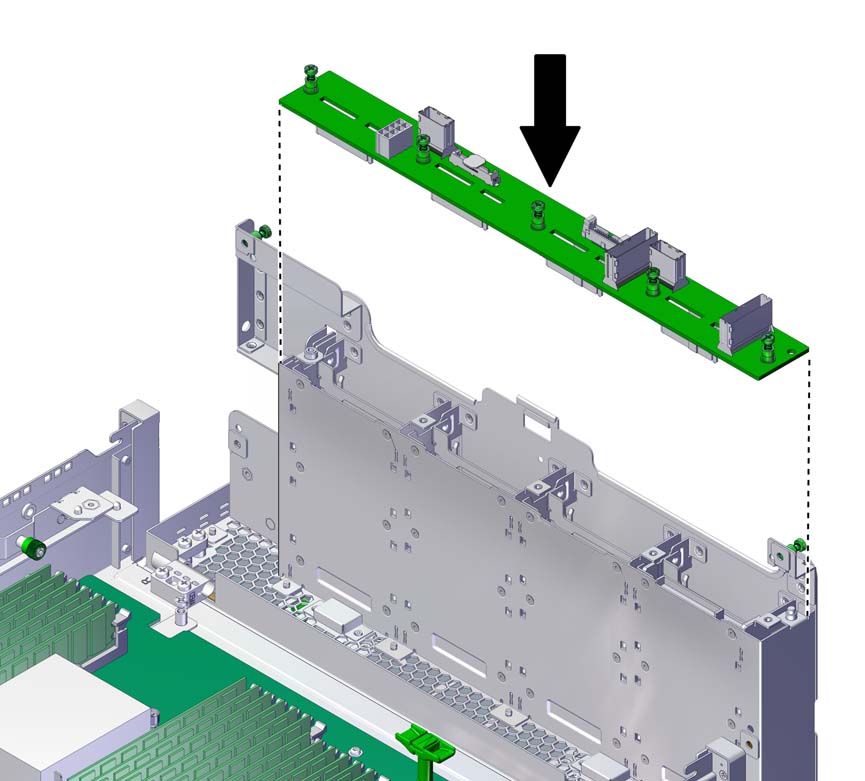

1. ドライブバックプレーンをサーバーへの取り付け場所に位置合わせします。


   ドライブバックプレーンを下のドライブコネクタと位置合わせします。左側に 2 つの位置合わせの穴があり、右側に 1 つの位置合わせの穴があります。

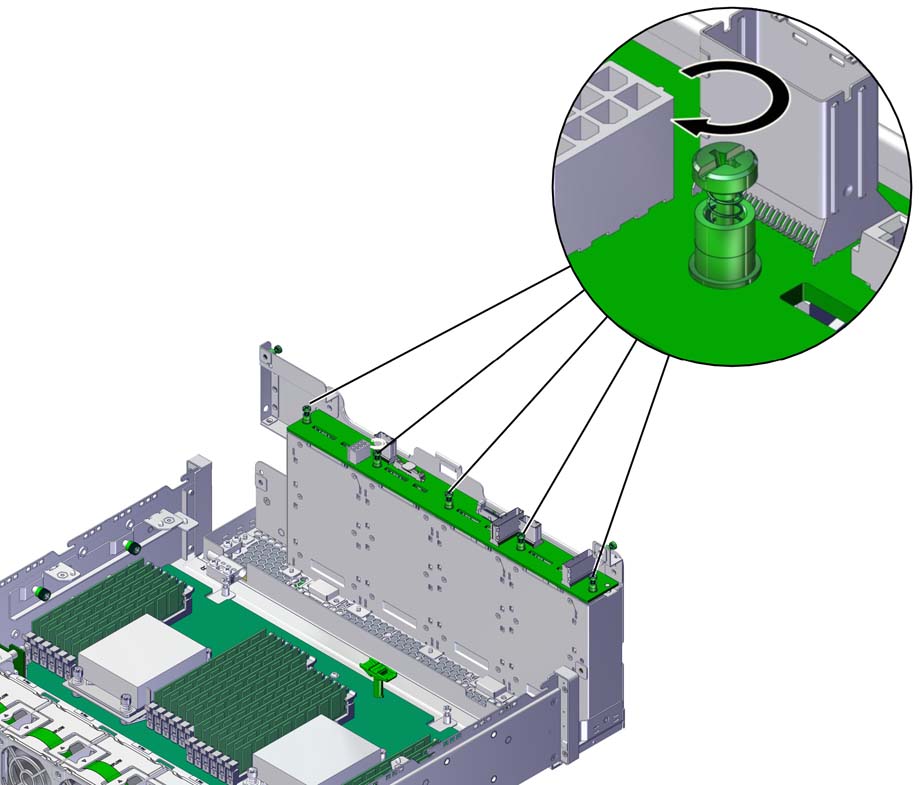

2. 5 本のねじを締め付けます。

3. 別のコンポーネントの保守手順の一部としてドライブバックプレーンを取り付けた場合は、その手順に戻ります。

   コンポーネント保守タスクのリファレンスを参照してください。

4. これらのタスクをこの順番で実行します。

   参照先:

   • ドライブケージを固定する

   • SAS ドライブを取り付けるおよびNVMe ドライブを取り付ける

     すべてのドライブを取り付けます。

5. ラッチがカチッとはまるまでエアフィルタを上側に回転させます。

   フィルタを取り付けるを参照してください。

6. 取り付け手順を完了します。

   参照先:

   • サーバーの再稼働

   • ドライブバックプレーンを検証する
