PDB を取り付ける

PDB の取り付けは、コールド保守操作です。PDB を取り付ける前にサーバーの電源を切断する必要があります。

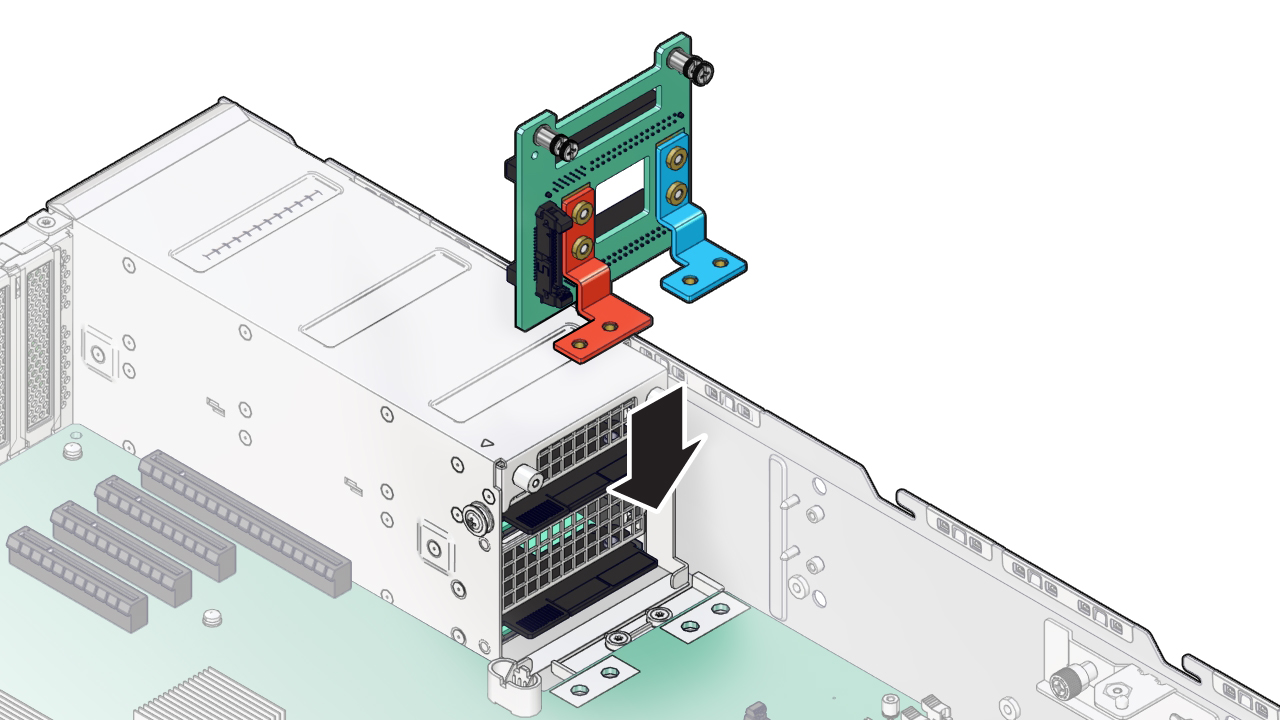

1. PDB をサーバーへの取り付け場所に位置合わせします。

   バスバーが手前かつ下になります。

2. バスバーをチャネル内に配置し、脱落防止機構付きねじの 2 つのポストを PDB と合わせます。

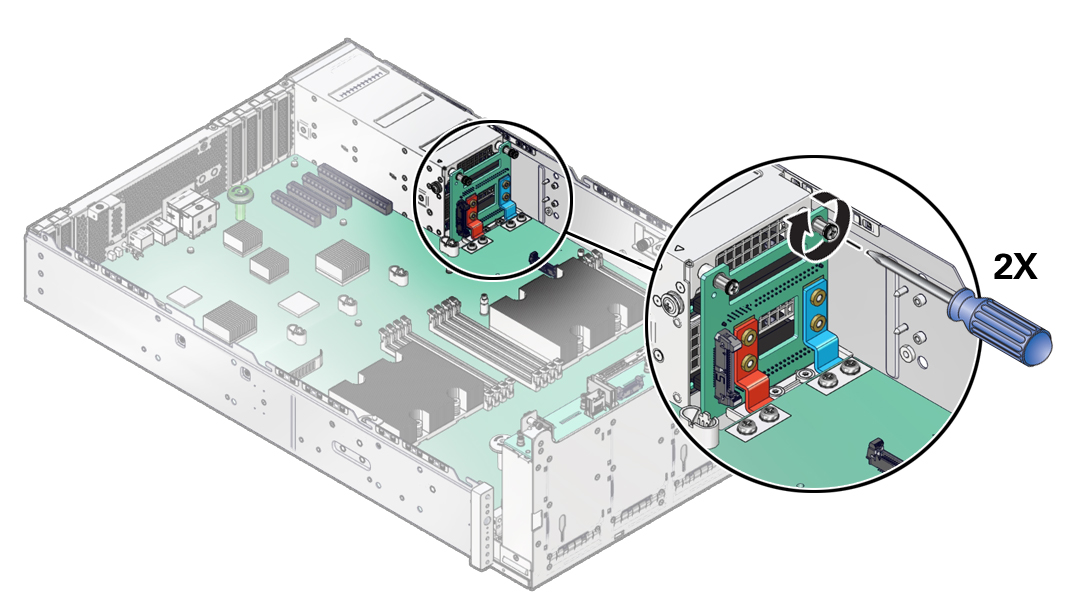

3. 2 本の脱落防止機構付きねじを締めます。

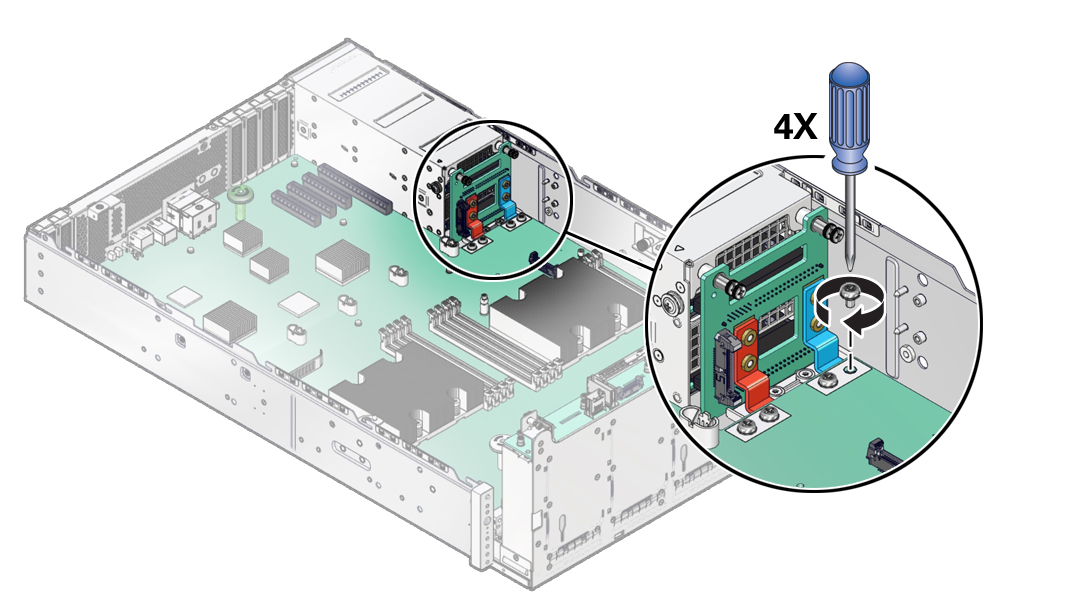

4. PDB バスバーをマザーボードに固定する 4 本のねじを取り付けます。

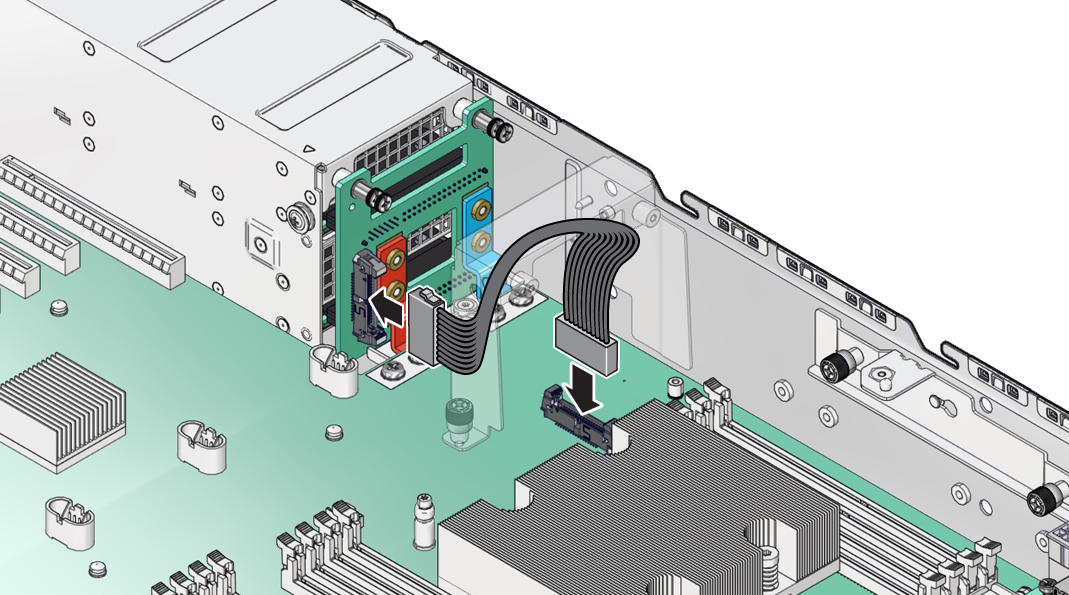

5. ケーブルを PDB に接続し直します。

6. 別のコンポーネントを取り外す手順または取り付ける手順の一部として PDB を取り付けた場合は、その手順に戻ります。

   コンポーネント保守タスクのリファレンスを参照してください。

7. 次の情報を確認して、これらの前提条件をこの順番で実行します。

   参照先:

   • PSU ダクトを取り付ける

   • DIMM を取り付ける

     すべての DIMM を取り付けます。

   • エアダクトを取り付ける

   • ドライブケージを固定する

   • ファントレーを取り付ける

   • ファンモジュールを取り付ける

     すべてのファンモジュールを取り付けます。

8. これらの前提条件をこの順番で実行することで、取り付け手順を完了します。

   参照先:

   • サーバーの再稼働

   • PDB を検証する

関連情報

• PDB を検証する

• サーバーの再稼働
