エアダクトを取り外す

1. これらの各前提条件をこの順番で実行します。
   1. 上部カバーを取り外します。

      上部カバーを取り外すを参照してください。

   2. ドライブケージを回転させます。

      ドライブケージを保守位置まで回転させるを参照してください。

2. ケーブルを外して、邪魔にならない所に移動させます。

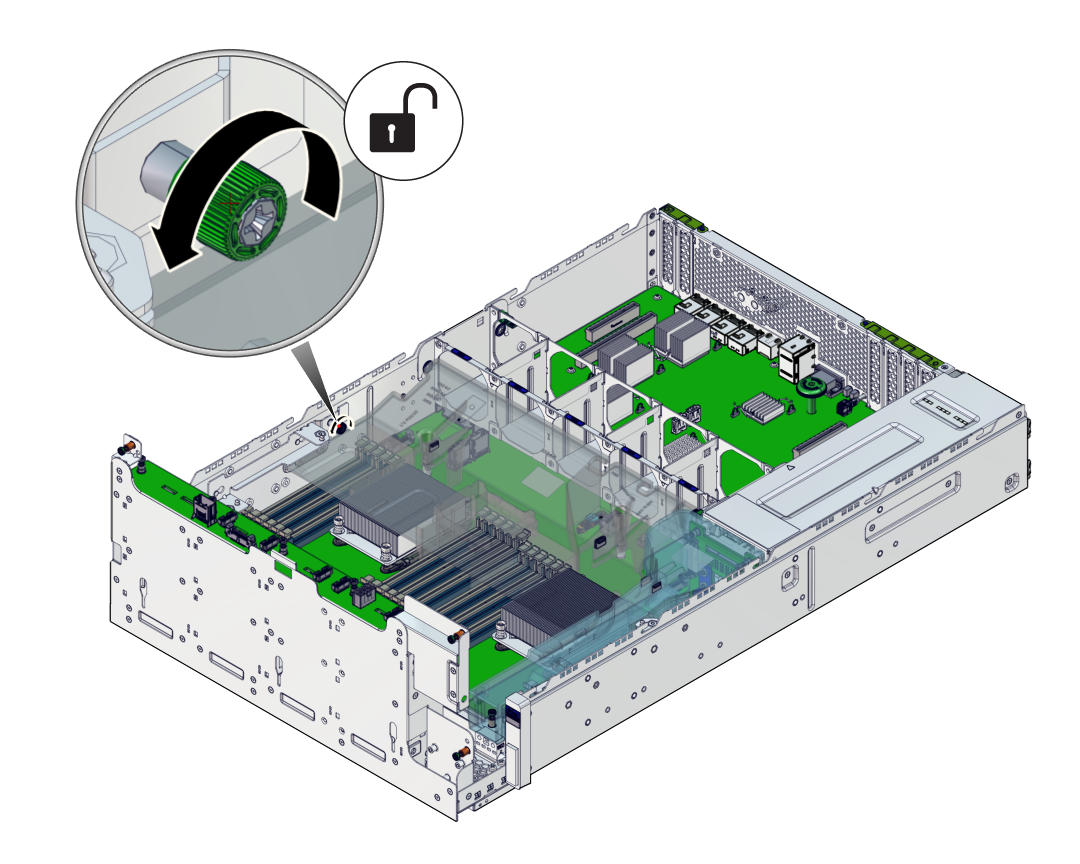

3. 左側の固定部品のつまみねじを完全に緩めます。

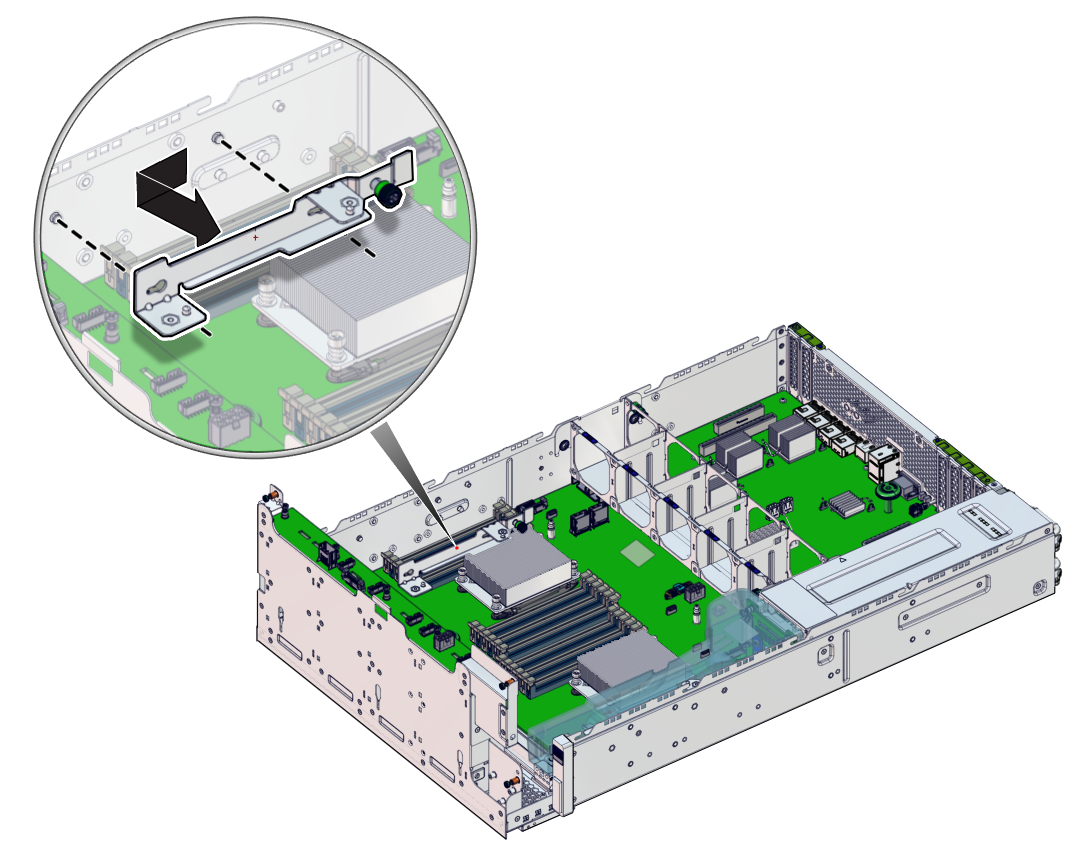

4. 左側のつまみねじブラケットを前方にスライドさせ、マウントピンから外します。

5. つまみねじブラケットを脇に置きます。

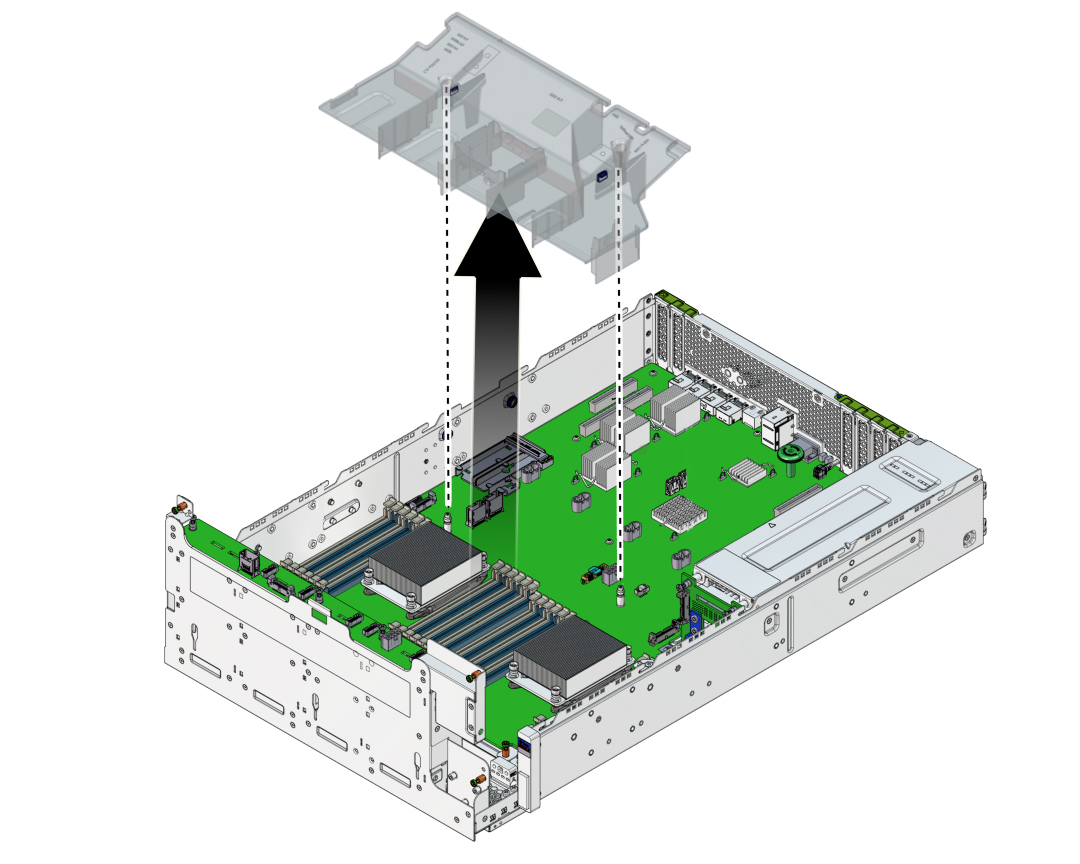

6. エアダクトをまっすぐ上に持ち上げ、配列ピンから外します。

7. エアダクトを脇に置きます。
8. 次に実行する手順を確認します。

   参照先:

   • DIMM の保守

   • LED ボードの保守

   • PSU ダクトの取り外し
