USB ボードを取り付ける

USB ボードの取り付けは、コールド保守操作です。USB ボードを取り付ける前にサーバーの電源を切断する必要があります。

1. 最初に実行する手順を確認します。
   • USB ボードを交換する場合は、障害のある USB ボードや廃止された USB ボードを先に取り外してから、この手順 (Step 4) に戻ります。

     USB ボードを取り外すを参照してください。

   • 別のコンポーネントを取り外す手順または取り付ける手順の一部として USB ボードを取り付ける場合は、Step 4 に進みます。

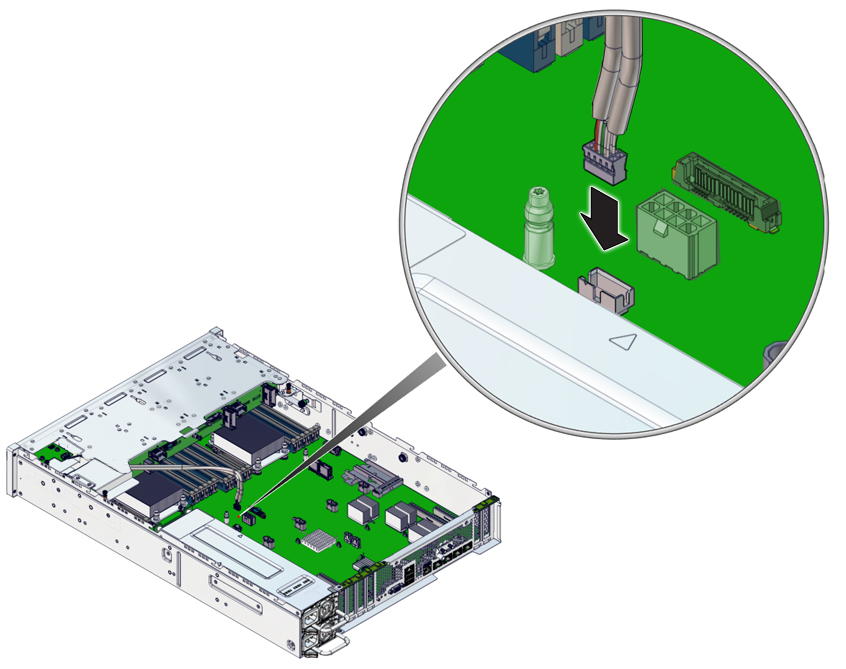

2. ケーブルをマザーボードと USB ボードに接続します。

3. 次の情報を確認して、これらの前提条件をこの順番で実行します。

   参照先:

   • PSU ダクトを取り付ける

   • エアダクトを取り付ける

   • ドライブケージを固定する

   • フィルタを取り付ける

4. USB ボードをシャーシへの取り付け場所に位置合わせします。

   USB コネクタが前方かつ上向きになります。

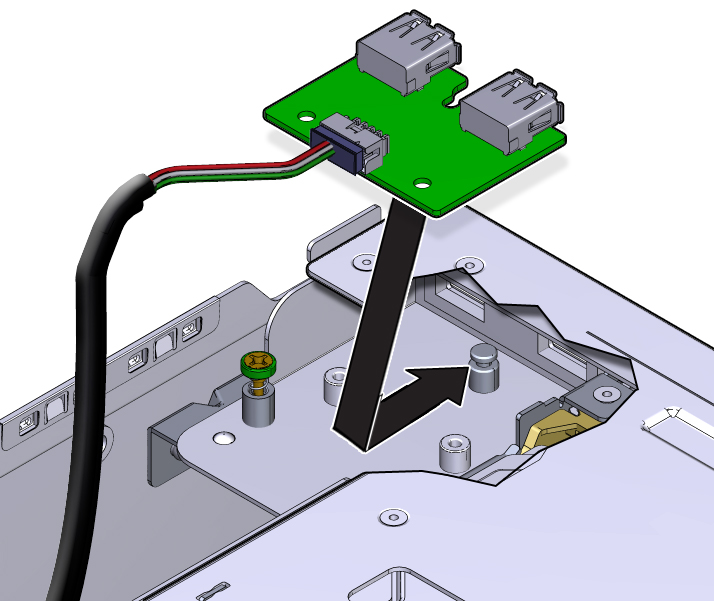

5. USB ボードをシャーシの高さまで下げ、前方にスライドさせて配列ピンの上まで移動させます。

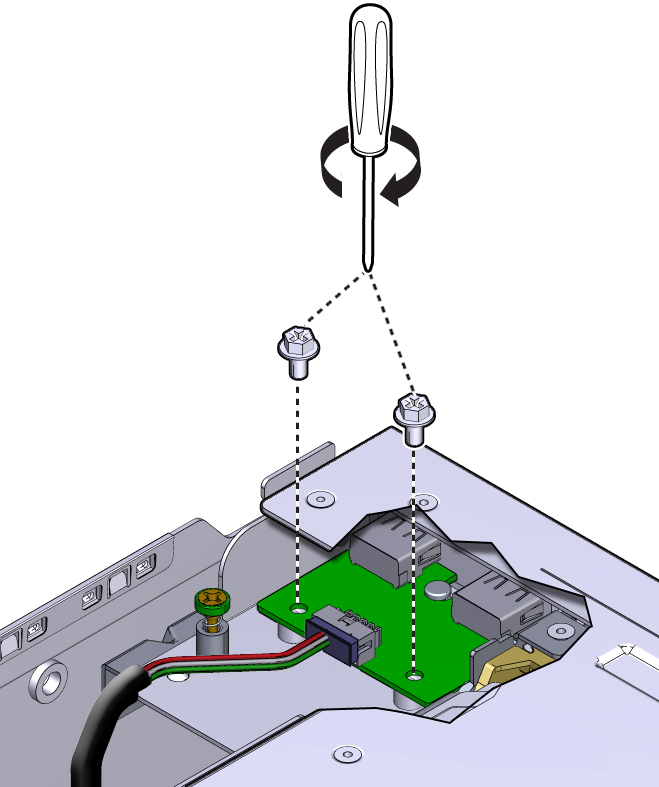

6. 2 本のねじを取り付けて締めながら、EMI シールドを圧縮します。

7. 次に実行する手順を確認します。
   • 交換操作の一部として USB ボードを取り付けた場合は、Step 8 に進みます。
   • 別のコンポーネントを取り外す手順または取り付ける手順の一部として USB ボードを取り付けた場合は、その手順に戻ります。

     コンポーネント保守タスクのリファレンスを参照してください。

8. 取り付け手順を完了します。

   サーバーの再稼働を参照してください。
