SAS ドライブの LED

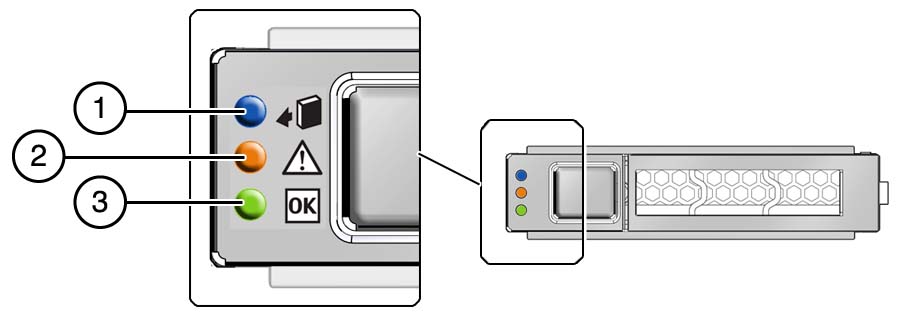

各 SAS ドライブのステータスは、同じ 3 つの LED によって示されます。LED は各ドライブのリリースボタンの上にあります。フロントパネルのコンポーネント (保守)を参照してください。この図と表に、ドライブの LED の機能を示します。

番号 アイコン 位置 名前 色 状態および意味 1 上 取り外し可能 青色 点灯 – ホットプラグ操作でドライブを取り外すことができます。 消灯 – ドライブを取り外さないでください。 点灯 – ドライブは取り外し可能です。 2 中央 注意 保守要求 オレンジ色 点灯 – 障害が検出されました。 消灯 – 障害は検出されていません。 点滅 – 機能していません。 3 下 OK/アクティビティー 緑色 点灯 – ドライブが障害なく機能しています。 消灯 – ドライブの電源が切れているか、初期化中です。 点滅 – ドライブの読み取り/書き込みアクティビティー。
