エアダクト構成部品の取り付け

1. スナップ留め具のねじがラックポストにしっかり取り付けられていることを確認します。
2. 電源コードおよび SER MGT ケーブル (接続されている場合) が邪魔にならないように配線されていて、エアダクト構成部品の取り付けを妨げないことを確認します。

   長い前面固定部品の開口部に電源コードのたるみを収めます。エアダクト構成部品のくぼみに SER MGT ケーブルのたるみを収めます。

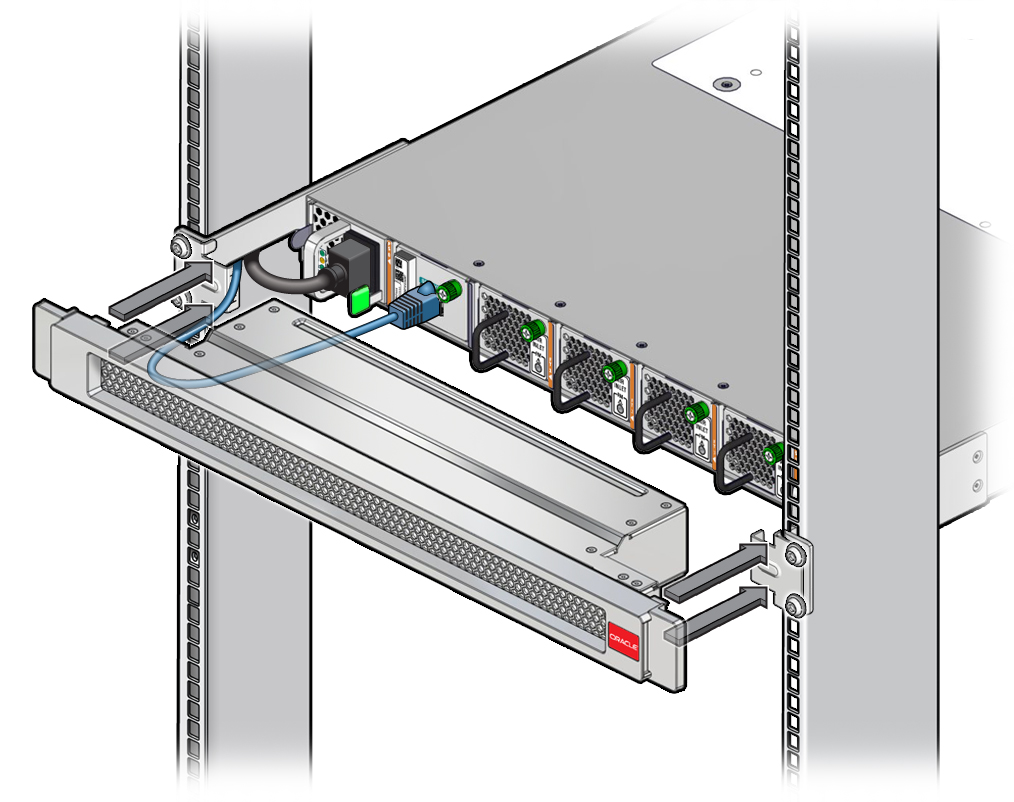

3. エアダクト構成部品をラックの取り付け場所まで持ち上げます。

   エアダクト構成部品は左右対称ですが、ロゴが存在する場合はそれが右側になります。



4. エアダクト構成部品をカチッと音がするまでスイッチの前面に押し込みます。
5. 取り付けたら、ラックの前面ドアを閉じます。
6. コンポーネントの取り付けを検証します。

   次を参照してください。

   • ファンモジュールを検証する
   • バッテリを検証する
   • 電源装置を検証する
   • スイッチを検証する
