SFP+ リンク LED

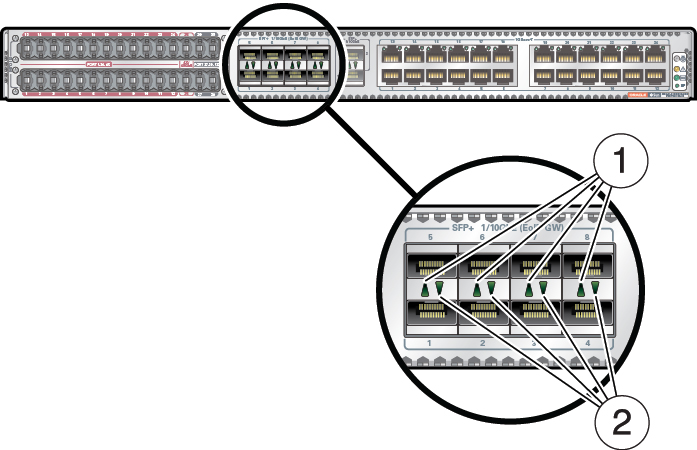

番号 LED 説明 1 SFP+ リンク LED (ペアの左、緑色) SFP+ コネクタの上側の列のこれらの状態を示します。 点灯 – リンクが確立され、稼働しています。 点滅 – リンク上でアクティビティーが発生しています。 消灯 – どのリンクも確立されていないか、またはリンクが停止しています。 2 SFP+ リンク LED (ペアの右、緑色) SFP+ コネクタの下側の列のこれらの状態を示します。 点灯 – リンクが確立され、稼働しています。 点滅 – リンク上でアクティビティーが発生しています。 消灯 – どのリンクも確立されていないか、またはリンクが停止しています。
