電源装置 LED

各電源装置のステータスは、同じ 3 つの LED によって表されます。これらの LED は、前面の左下隅にあります。フロントパネルの LEDを参照してください。この図と表は、電源装置 LED の機能について説明しています。これらの情報は、障害のある電源装置を特定するのタスクに使用してください。

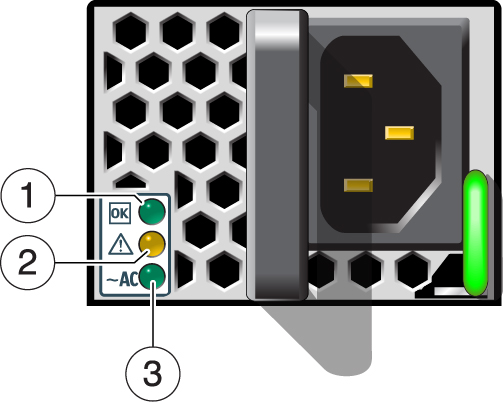

image:この図は、電源装置 LED を示しています。
番号
アイコン
位置
名前
状態および意味
1
image:OK LED のアイコン
上部
OK
緑色
これらの状況を示します。
  • 点灯 – 電源装置が障害なく機能しています。

  • 消灯 – 電源装置は電源が切断されているか、または初期化中です。あるいは、出力電力がありません。

2
image:アテンション LED のアイコン
中央
アテンション
保守要求
オレンジ色
これらの状況を示します。
  • 点灯 – 障害が検出されました。

  • 消灯 – 障害は検出されていません。

3
image:AC LED のアイコン
下部
AC
緑色
これらの状況を示します。
  • 点灯 – 入力電力が存在し、良好です。

  • 消灯 – 入力電力が存在しません。
