スナップ留め具を取り付ける

  1. 緩めたねじの下に、爪がラック側を指すようにしてスナップ留め具をスライドさせます。

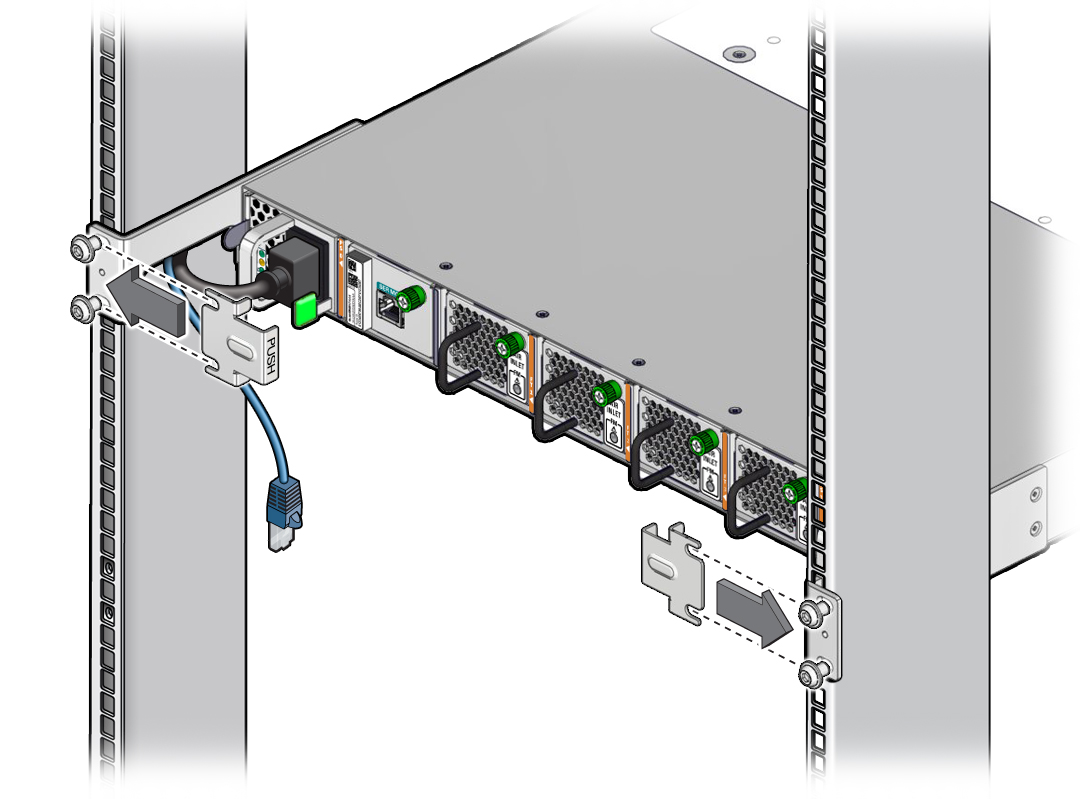

    image:この図は、スナップ留め具の取り付けを示しています。
  2. スナップ留め具に浮き出し印刷された単語 PUSH を押しながら、プラスのねじ回し (Phillips の 2 番) を使用してねじを完全に締めます。

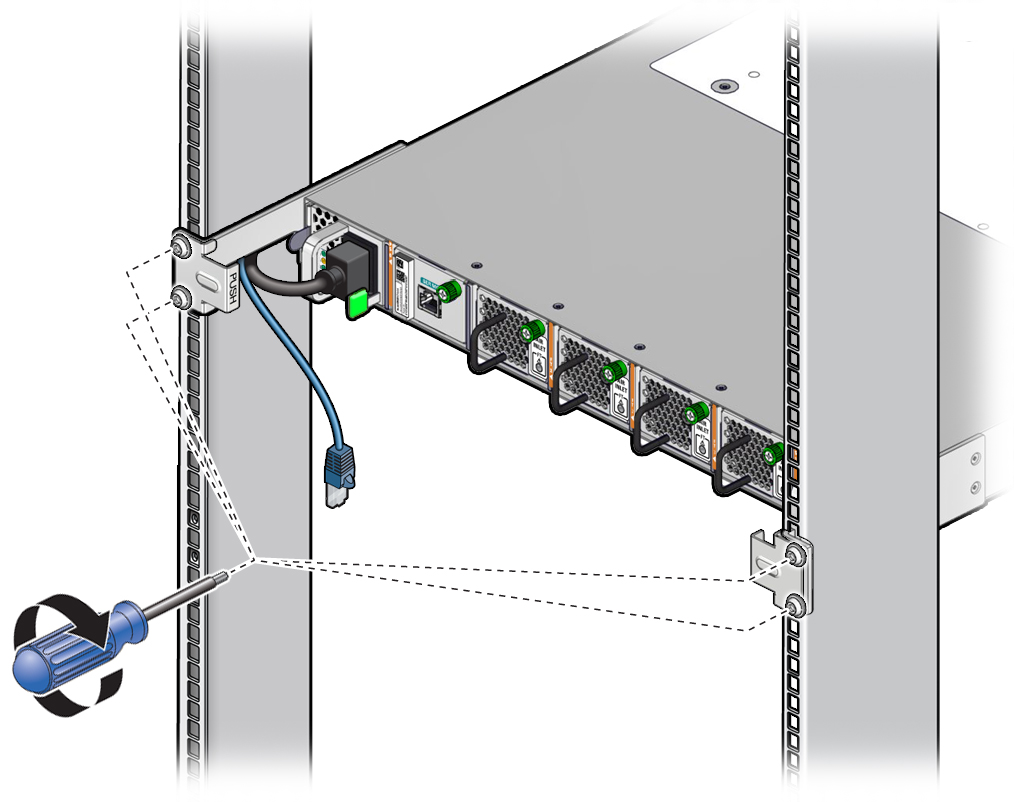

    image:この図は、スナップ留め具のねじを締める様子を示しています。
  3. 次の手順を確認します。
    • 電源装置をすでに交換し、SER MGT の常時接続を使用する場合は、SER MGT ケーブルを接続します。

      SER MGT ケーブルの接続を参照してください。

    • 電源装置をすでに交換し、SER MGT 接続を使用しない場合は、エアダクト構成部品を取り付けます。

      エアダクト構成部品の取り付けを参照してください。

    • スイッチを交換した場合は、もう一方のスナップ留め具に対してStep 1 およびStep 2 を繰り返します。
  4. エアダクト構成部品を取り付けます。

    エアダクト構成部品の取り付けを参照してください。
