電源装置を取り付ける

電源装置の取り付けは、ホットスワップ操作です。電源装置を取り付ける前にスイッチの電源を切断する必要はありません。

  1. 電源装置を交換している場合は、まず障害のある電源装置または廃止された電源装置を取り外してから、このタスクのStep 2 に戻ります。

    電源装置を取り外すを参照してください。

  2. ステータス LED が左側に、リリース爪が右側にある状態で、電源装置をスイッチシャーシの開口部の位置に合わせます。

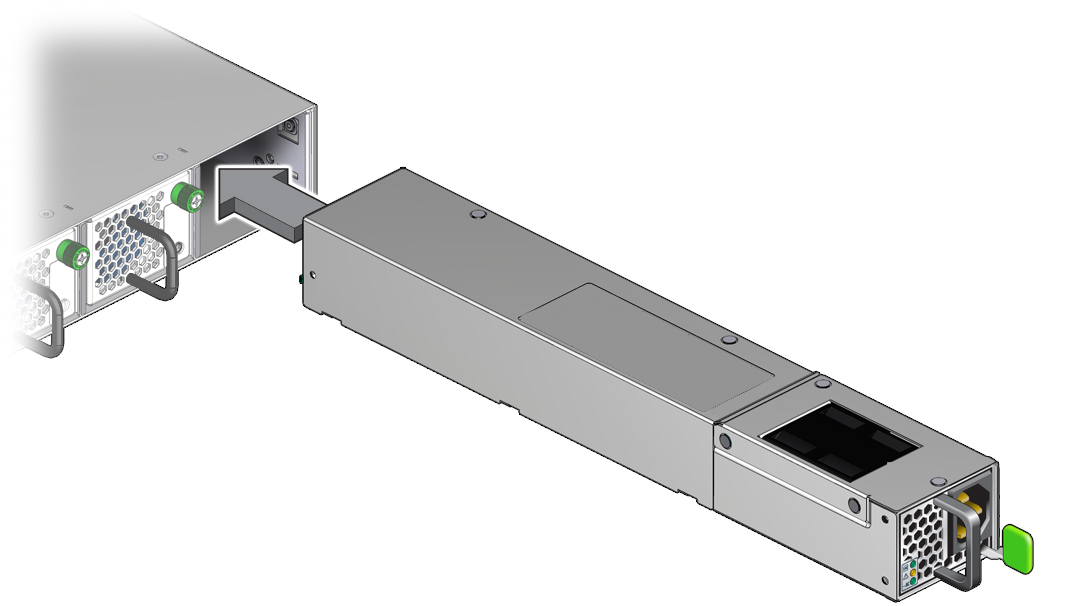

    image:この図は、電源装置を取り付けているところを示しています。
  3. ハンドルを押して、電源装置を空きスロット内にスライドさせます。
  4. 電源装置が固定されたら、リリース爪がカチッと音がするまでしっかり押して、電源装置をシャーシに固定します。

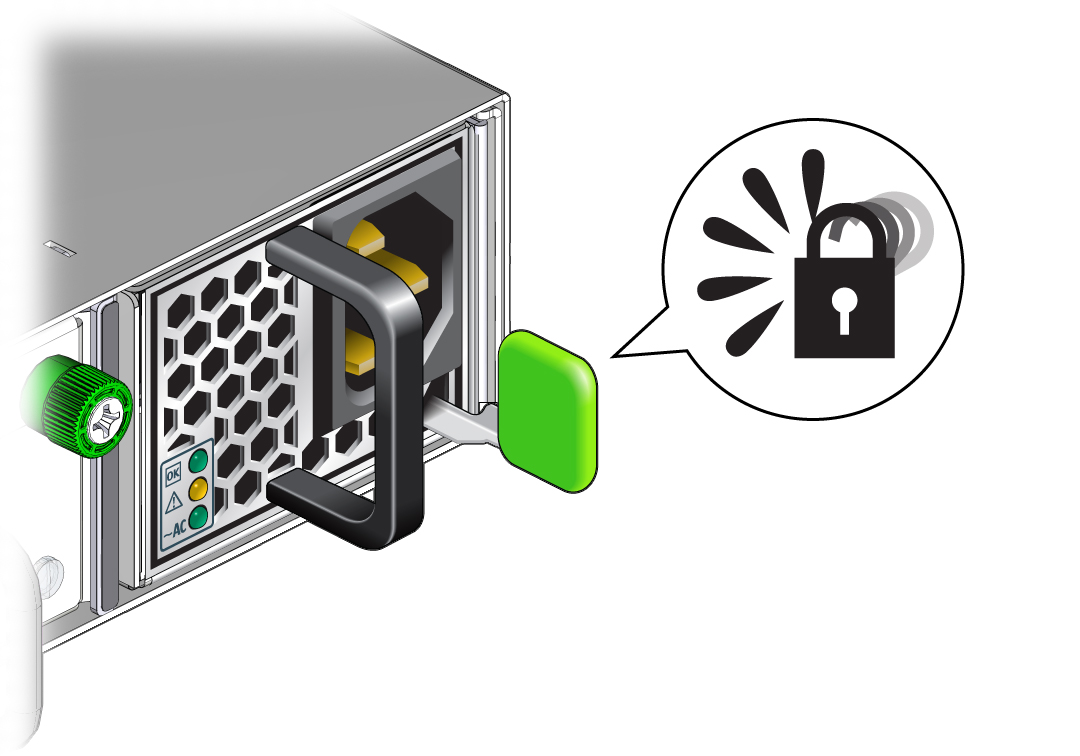

    image:この図は、電源装置を固定しているところを示しています。
  5. 電源装置の電源を投入します。

    電源装置の電源を投入するには、まず電源コードを引き出し、次に SER MGT の常時接続を使用する場合は SER MGT ケーブルを引き出す必要があります。電源コードおよび SER MGT ケーブルを引き出すを参照してください。
