Oracle® InfiniBand Switch IS2-46 サービスマニュアル

印刷ビューの終了

更新: 2016 年 9 月



ファンモジュールを取り外す

ファンモジュールの取り外しは、ホットスワップ操作です。ファンモジュールを取り外す前にスイッチの電源を切断する必要はありません。

  1. どのファンモジュールを取り外すかを判定します。

    障害のあるファンモジュールを特定するを参照してください。

  2. 次の手順を確認します。
    • 保守の準備ができていない場合は、ここでそれを行う必要があります。

      保守の準備を参照してください。

    • これらの前提条件のタスクを完了している場合は、Step 3 に進みます。
  3. まだ行なっていない場合は、エアダクト構成部品と SER MGT ケーブル (接続されている場合) を取り外します。

    エアダクト構成部品を取り外すを参照してください。

  4. ファンモジュールの右側にある脱落防止機構付きつまみねじを緩めます。

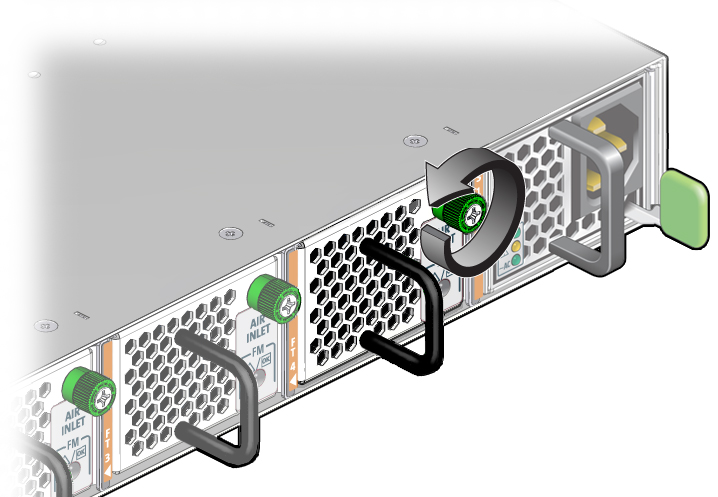

    image:この図は、ファンのつまみねじを緩めているところを示しています。
  5. ハンドルをつかみ、ファンモジュールをまっすぐ引き出します。

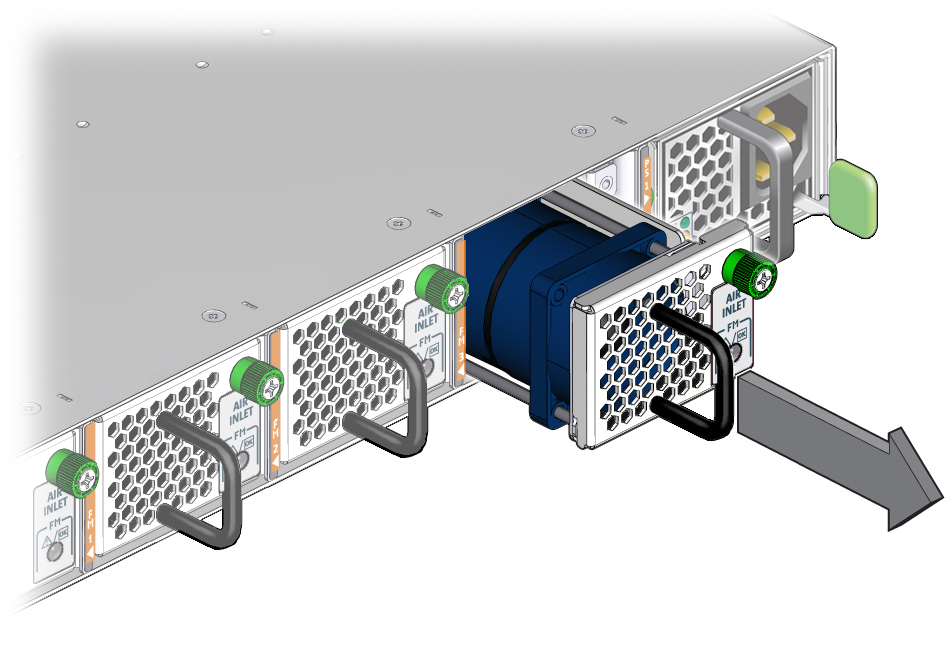

    image:この図は、ファンを取り外しているところを示しています。
  6. ファンモジュールを脇に置きます。
  7. 新しいファンモジュールを取り付けます。

    ファンモジュールを取り付けるを参照してください。

関連情報
