データケーブルを取り外す
1 つのデータケーブルの取り外しは、ホットスワップ操作です。スイッチの交換の一部としてすべてのデータケーブルを取り外している場合は、そのスイッチの電源を切断する必要があります。
このタスクでは、ケーブルを交換できるように、スイッチからそのケーブルを取り外す方法について説明します。スイッチの交換のためにすべてのケーブルを取り外している場合は、スイッチの左側からケーブルの取り外しを開始し、右の方へと作業を進めます。
注 - この手順は、IB と Ethernet の両方のデータケーブルに対して有効です。
-
どのデータケーブルを取り外すかを判定します。
障害のあるデータケーブルを特定するを参照してください。
- 次の手順を確認します。
-

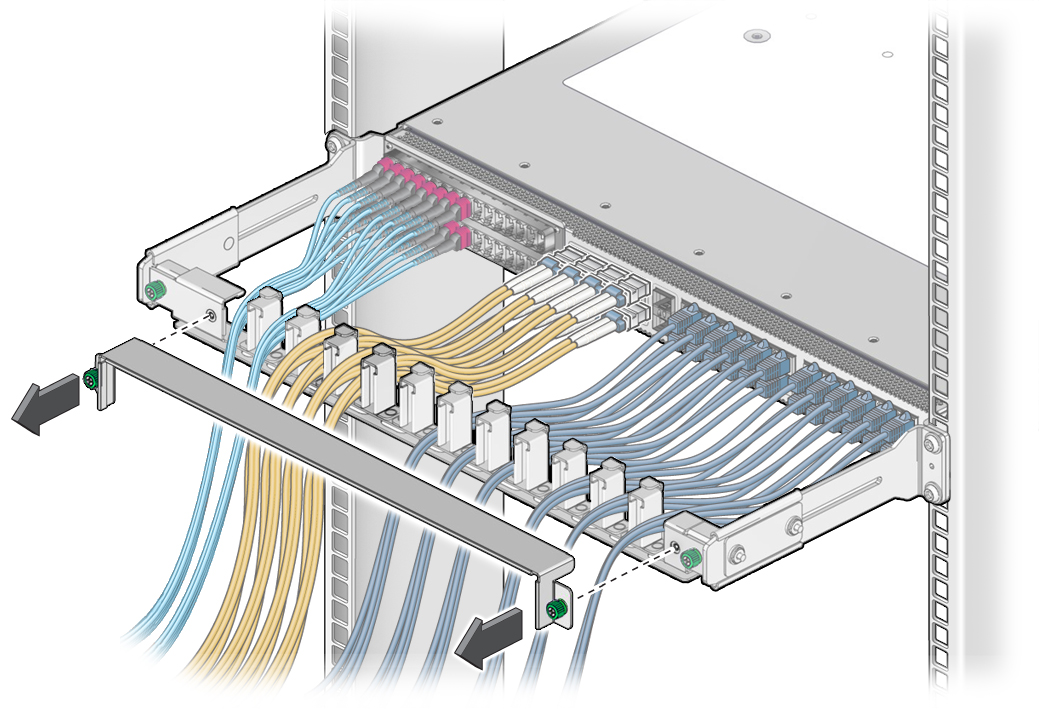

つまみねじを緩め、CMB のカバーを取り外します。
- 取り外すケーブルを特定します。
- (オプション) 必要に応じて、そのケーブルにラベルを付けて、それに対応するポート、そのピア、またはその両方が識別されるようにします。
-
次の手順を確認します。
スイッチの交換のためにすべてのケーブルを取り外している場合は、PrizmMT ケーブルから始めます。
-

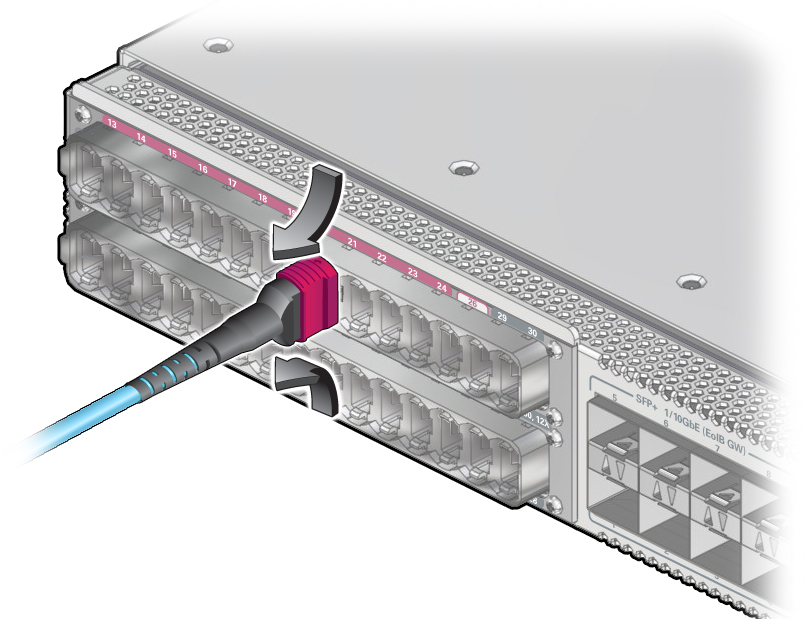

PrizmMT ケーブルを取り外します。
-
PrizmMT ケーブルコネクタのハウジングを親指と人差し指でつまみます。
このハウジングは、マゼンタ色または黒色のどちらかです。
- 力を加えたまま、PrizmMT コネクタをソケットからまっすぐ引き出します。
- Step 11 に進みます。
-
PrizmMT ケーブルコネクタのハウジングを親指と人差し指でつまみます。
-
一体型の銅コア SFP+ ケーブルを取り外します。
- ケーブルコネクタをつかんでその重さを支え、取り外す力を加えます。
-
ケーブルコネクタを引くと同時に、リトラクタストラップを引きます。
ケーブルコネクタが解放されます。
- Step 11 に進みます。
-
組み立てられた光ファイバ SFP+ ケーブルを取り外します。
-

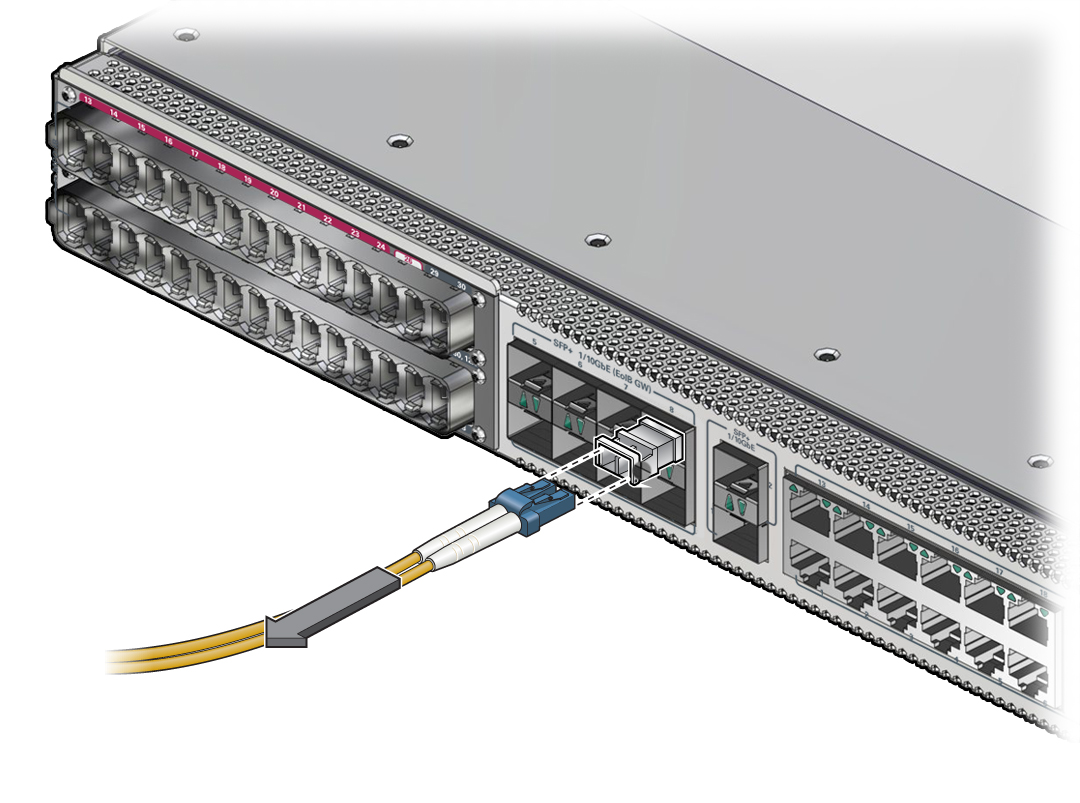

LC コネクタのリリース爪を押して、引き戻します。
LC コネクタと光ファイバケーブルがトランシーバから解放されます。
-

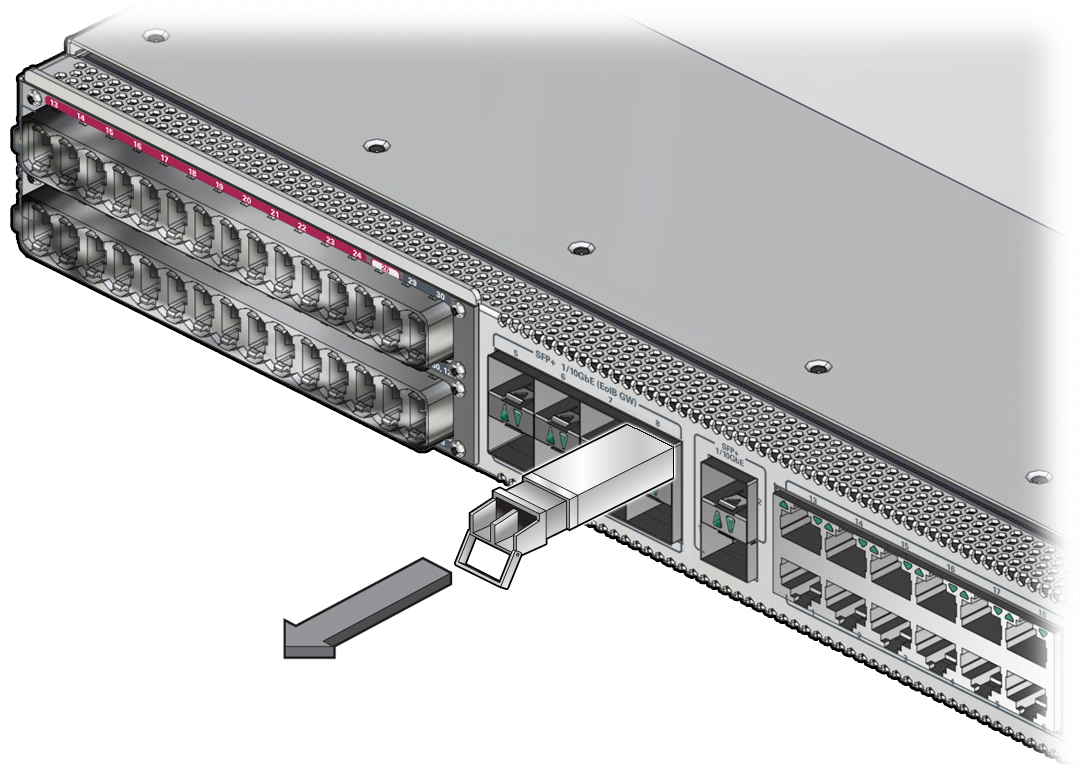

SFP+ トランシーバのラッチを解放し、そのラッチを引いてトランシーバを取り外します。
トランシーバが解放されます。
- トランシーバを脇に置きます。
- Step 11 に進みます。
-
LC コネクタのリリース爪を押して、引き戻します。

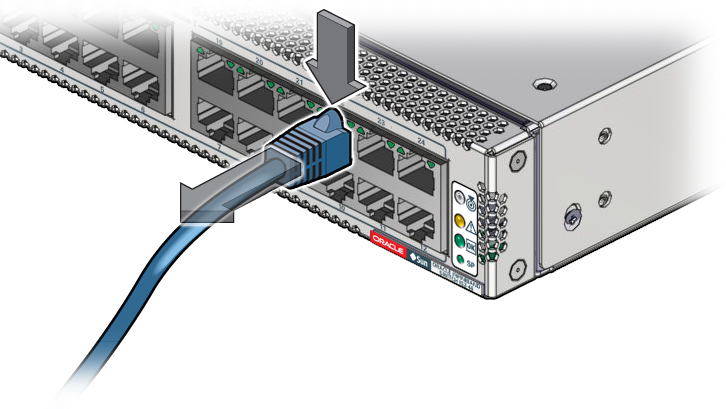

- RJ-45 ケーブルを取り外します。
- ケーブルを CMB から注意深く外します。
- 可能であれば、ケーブルの端にキャップを付けます。
- 取り外すすべての追加のケーブルに対して、Step 4 およびStep 12 を繰り返します。
-
次の手順を確認します。
-
交換操作の一部としてデータケーブルを取り外した場合は、ケーブルのもう一方の端を切り離し、新しいデータケーブルを取り付けます。
データケーブルを取り付けるを参照してください。
-
スイッチの取り外しタスクのためにすべてのデータケーブルを取り外した場合は、ここでそれを行います。
スイッチを取り外すを参照してください。
- データケーブルを交換していない場合は、Step 15 に進みます。
-
交換操作の一部としてデータケーブルを取り外した場合は、ケーブルのもう一方の端を切り離し、新しいデータケーブルを取り付けます。
- PrizmMT ケーブルを取り外した場合は、そのソケットにフィラープラグを取り付けます。
-

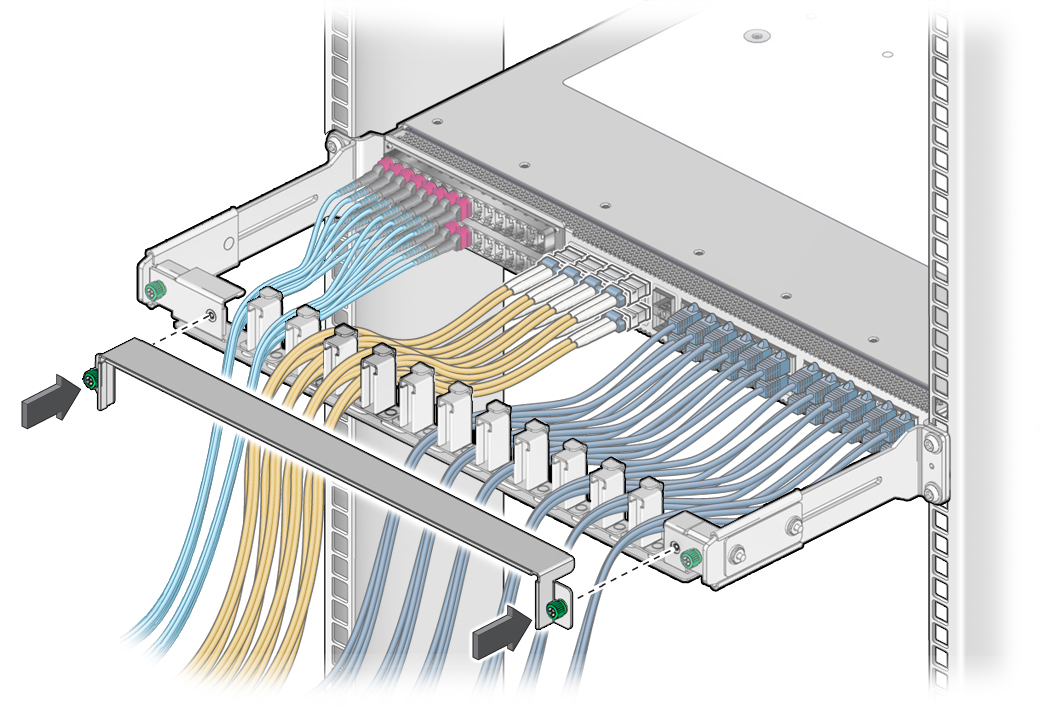

CMB のカバーを取り付け、つまみねじを締めます。
