スイッチの LED

スイッチのステータスは、4 つの LED によって表されます。これらの LED は、スイッチの背面の右側にあります。シャーシステータス LEDを参照してください。この図と表は、スイッチの LED の機能について説明しています。これらの情報は、スイッチに障害があるかどうかを判定するのタスクに使用してください。

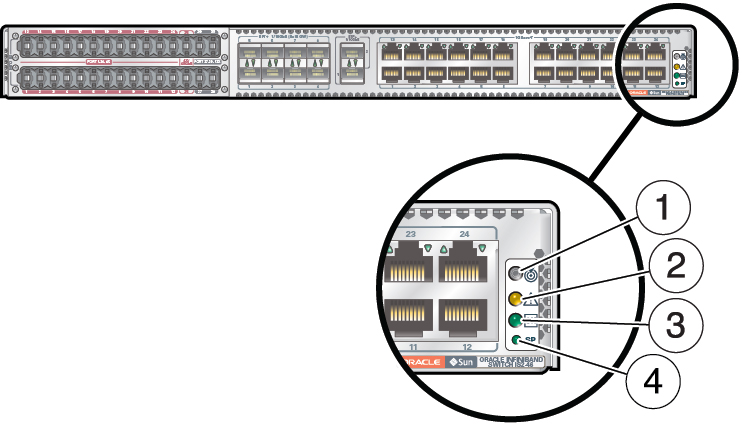

image:この図は、スイッチの LED を示しています。
番号
アイコン
位置
名前
状態および意味
1
image:位置特定 LED のアイコン
上部
位置特定
白色
これらの状況を示します。
  • 速い点滅 – スイッチが自身を識別しています。

  • 消灯 – 無効になっています。

2
image:アテンション LED のアイコン
中央
アテンション
保守要求
オレンジ色
これらの状況を示します。
  • 点灯 – 障害が検出されました。

  • 消灯 – 障害は検出されていません。

3
image:OK LED のアイコン
中央
OK
緑色
これらの状況を示します。
  • 点灯 – スイッチが障害なく機能しています。

  • 消灯 – スイッチはオフであるか、初期化中です。

4
image:OK LED のアイコン
下部
SP
緑色
これらの状況を示します。
  • 点灯 – SP は準備ができています。

  • ゆっくり点滅 – SP がブートしています。

  • 消灯 – SP は電源がオフであるか、リセットされたか、障害があります。
