データケーブルを取り付ける

言語:

1 つのデータケーブルの取り付けは、ホットスワップ操作です。すべてのデータケーブルを一度に取り付けている場合は、スイッチを電源が切断された状態にするべきです。

最初の手順を確認します。
- データケーブルを交換している場合は、まず障害のあるデータケーブルまたは廃止されたデータケーブルを取り外してから、このタスクのStep 3 に戻ります。
  データケーブルを取り外すを参照してください。
- 交換用ケーブルを取り付けている場合は、Step 3 に進みます。
- データケーブルを追加している場合は、保守の準備を参照してから、Step 2 に進みます。
- スイッチの設置タスクの一部としてデータケーブルを取り付けている場合は、Step 6 に進みます。

組み立てが必要な光ファイバ SFP+ ケーブルを取り付けている場合は、ここでそのケーブルを組み立てます。
(オプション) 光ファイバ SFP+ ケーブルを組み立てるを参照してください。

交換用ケーブルをリモートの場所に接続し、それをスイッチにルーティングします。
『Oracle InfiniBand Switch IS2-46 設置ガイド』のデータケーブルの配線に関する項を参照してください。

次の手順を確認します。
スイッチの交換の一部としてすべてのケーブルを取り付けている場合は、RJ-45 ケーブルから始めます。
- RJ-45 ケーブルを取り付けている場合は、Step 7 に進みます。
- SFP+ ケーブルを取り付けている場合は、Step 8 に進みます。
- PrizmMT ケーブルを取り付けている場合は、Step 9 に進みます。

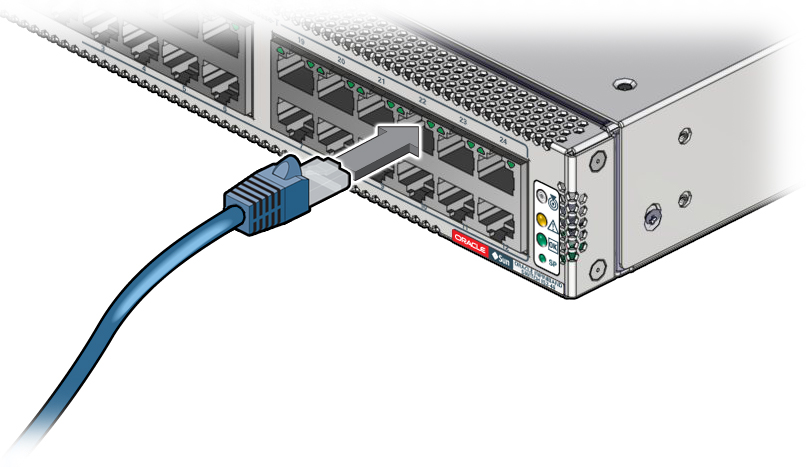

RJ-45 ケーブルを取り付けます。
1. RJ-45 コネクタを取り付け先のソケットの位置に合わせます。
  コネクタの爪がソケットの上側の列では上になり、ソケットの下側の列では下になるようにします。
2. カチッと音がするまで、RJ-45 コネクタをソケットにしっかり押し込みます。
3. Step 10 に進みます。

SFP+ ケーブルを取り付けます。
1. SFP+ コネクタを取り付け先のソケットの位置に合わせます。
  コネクタの製品ラベルがソケットの上側の列では上になり、ソケットの下側の列では下になるようにします。
2. コネクタをゆっくり挿入し、戻らなくなるのを感じるまで押し続けます。
3. Step 10 に進みます。

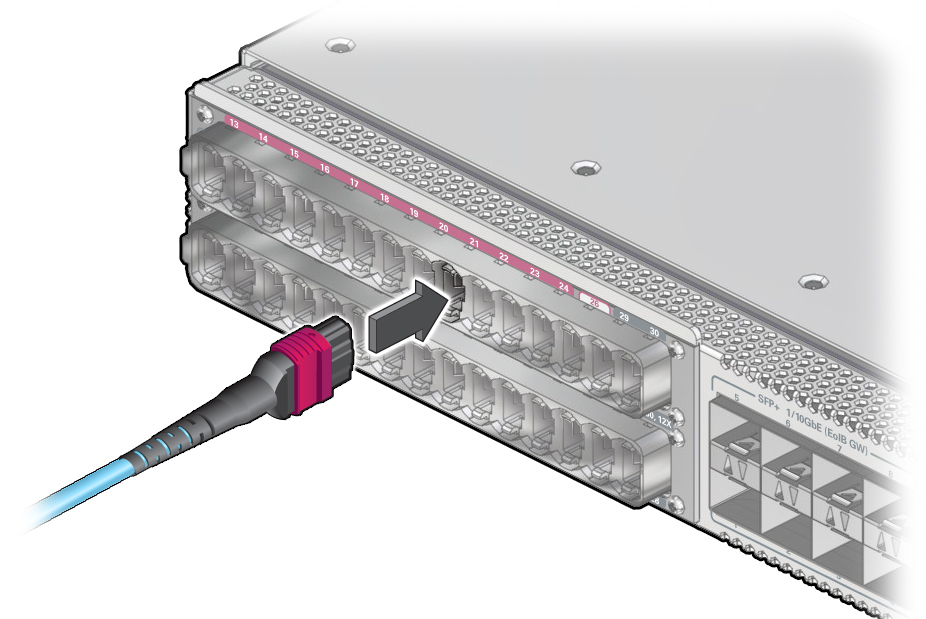

PrizmMT ケーブルを取り付けます。
注 - 1 から 26 のラベルが付けられている PrizmMT ソケットは、マゼンタ色のハウジングの 4x PrizmMT ケーブル用です。27 から 30 のラベルが付けられている PrizmMT ソケットは、黒色のハウジングの 12x PrizmMT ケーブル用です。
1. ケーブルを取り付ける PrizmMT ソケットからフィラープラグ (取り付けられている場合) を取り外し、ソケットを目視で点検します。
  ソケットはきれいで、汚れまたはゴミが付いていないようにします。ソケットが汚れている場合はきれいにします。(オプション) PrizmMT ソケットまたはコネクタフェルールをクリーニングするを参照してください。
2. ケーブルのコネクタから保護キャップを取り外して、コネクタを目視で点検します。
  コネクタはきれいで、汚れまたはゴミが付いていないようにします。コネクタが汚れている場合はきれいにします。(オプション) PrizmMT ソケットまたはコネクタフェルールをクリーニングするを参照してください。
3. 接続する位置に PrizmMT コネクタを合わせます。
4. コネクタが戻らなくなるのを感じるまで、ソケットに PrizmMT コネクタをしっかり押し込みます。

次の手順を確認します。
- 交換操作の一部としてデータケーブルを取り付けた場合は、Step 15 に進みます。
- スイッチの設置タスクの一部としてすべてのデータケーブルを取り付けた場合は、スイッチ構成に戻ります。
  交換用スイッチを構成するを参照してください。
- 新しいデータケーブルを取り付けた場合は、Step 15 に進みます。
