スイッチを取り外す

スイッチの取り外しは、コールド保守操作です。スイッチを取り外す前に、その電源を切断する必要があります。


注 -  スイッチの重さおよび固定のため、スイッチの取り外しには 2 人が必要です。
  1. 最初の手順を確認します。
    • 保守の準備ができていない場合は、ここでそれを行う必要があります。

      保守の準備を参照してください。

    • これらの前提条件のタスクを完了している場合は、Step 2 に進みます。
  2. エアダクト構成部品と SER MGT ケーブル (接続されている場合) を取り外します。

    エアダクト構成部品を取り外すを参照してください。

  3. 両方のスナップ留め具を取り外します。

    スナップ留め具を取り外すを参照してください。

  4. 両方の電源装置の電源を切断します。

    電源装置の電源を切断するを参照してください。

  5. すべてのデータケーブルを取り外します。

    データケーブルを取り外すを参照してください。

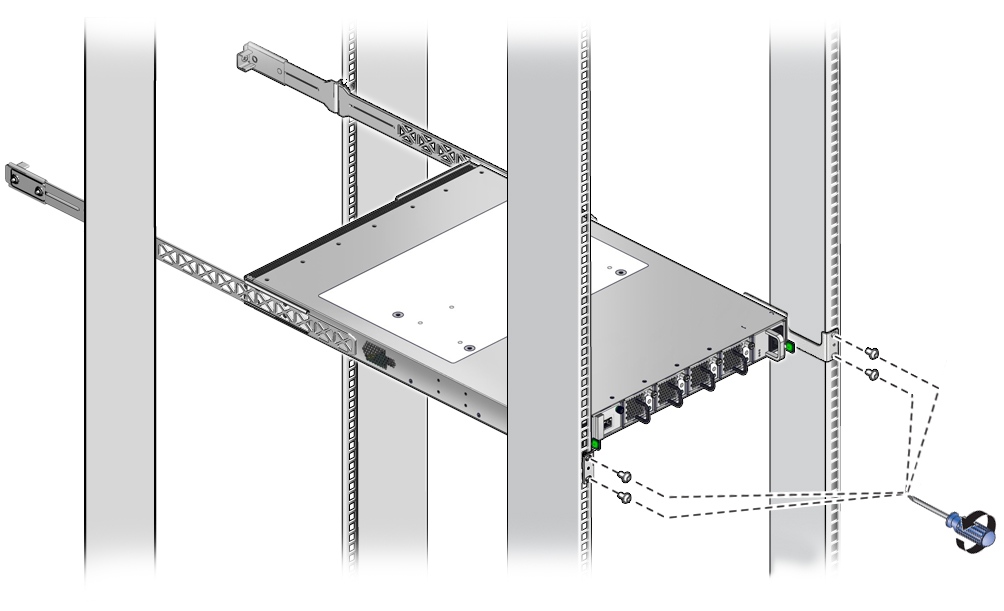

  6. スイッチの重さを支えながら、プラスのねじ回し (Phillips の 2 番) を使用して、長い留め具から 4 つのねじを取り外します。
    image:この図は、長い留め具からのねじの取り外しを示しています。

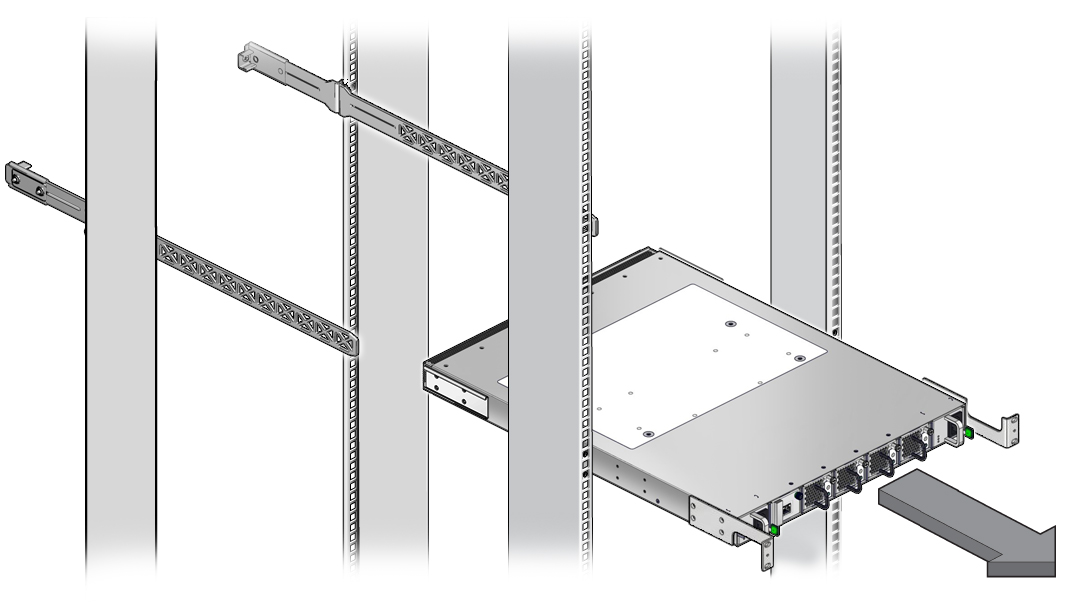

  7. スイッチをスライドさせてラックからゆっくり引き出します。

    スライドさせるとき、スイッチが長いレールに固定されていないことを確認してください。


    image:この図は、ラックからのスイッチの取り外しを示しています。
  8. スイッチを安定した作業面の上に置きます。

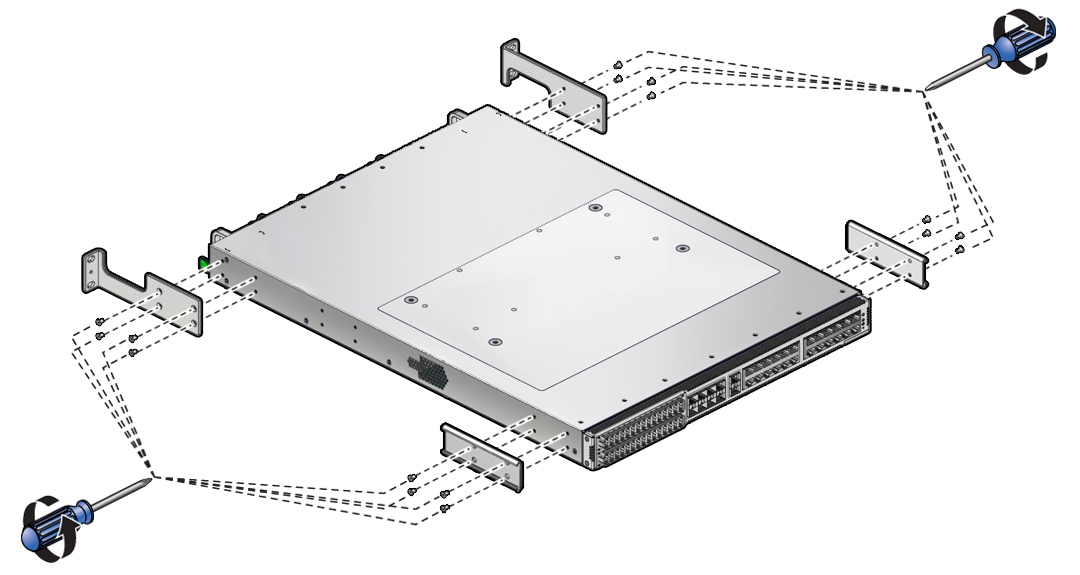

  9. プラスのねじ回し (Phillips の 1 番) を使用して、C の形をした留め具をスイッチシャーシの背面側に固定している 8 つのねじを取り外します。
    image:この図は、シャーシの留め具を取り外しているところを示しています。
  10. 長い前面固定部品をスイッチシャーシの前面側に固定している 8 つのねじを取り外します。
  11. 交換用スイッチを取り付けます。

    スイッチの設置を参照してください。
