背面パネルのコンポーネント

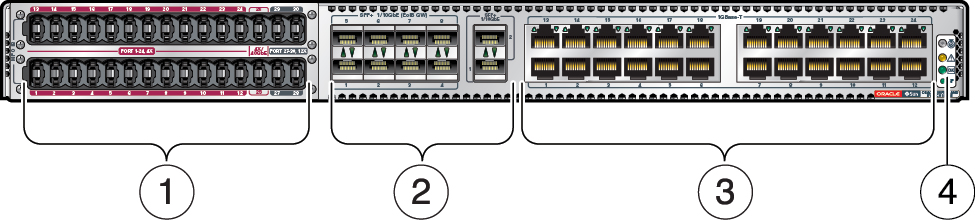

image:この図は、スイッチの背面パネルを示しています。
項目
説明
リンク
1
PrizmMT コネクタ

  • ポート 1 - 24 – IB 4x

  • ポート 25 および 26 – IB 4x または 10GbE のどちらか

  • ポート 27 - 30 – IB 12x
PrizmMT ケーブル
2
SFP+ コネクタ

  • ポート 1 - 8 (左) – 10GbE Ethernet オーバーレイネットワーク (IB スイッチチップ)

  • ポート 1 および 2 (右) – 10GbE ネットワーク管理アップリンク (Ethernet スイッチチップ)
SFP+ ケーブルトランシーバ
3
RJ-45 コネクタ
RJ-45 ケーブル
4
シャーシステータス LED
フロントパネルの LED
