ファンモジュールを取り付ける

ファンモジュールの取り付けは、ホットスワップ操作です。ファンモジュールを取り付ける前にスイッチの電源を切断する必要はありません。

1. ファンモジュールを交換している場合は、まず障害のあるファンモジュールまたは廃止されたファンモジュールを取り外してから、このタスクのStep 2 に戻ります。

   ファンモジュールを取り外すを参照してください。

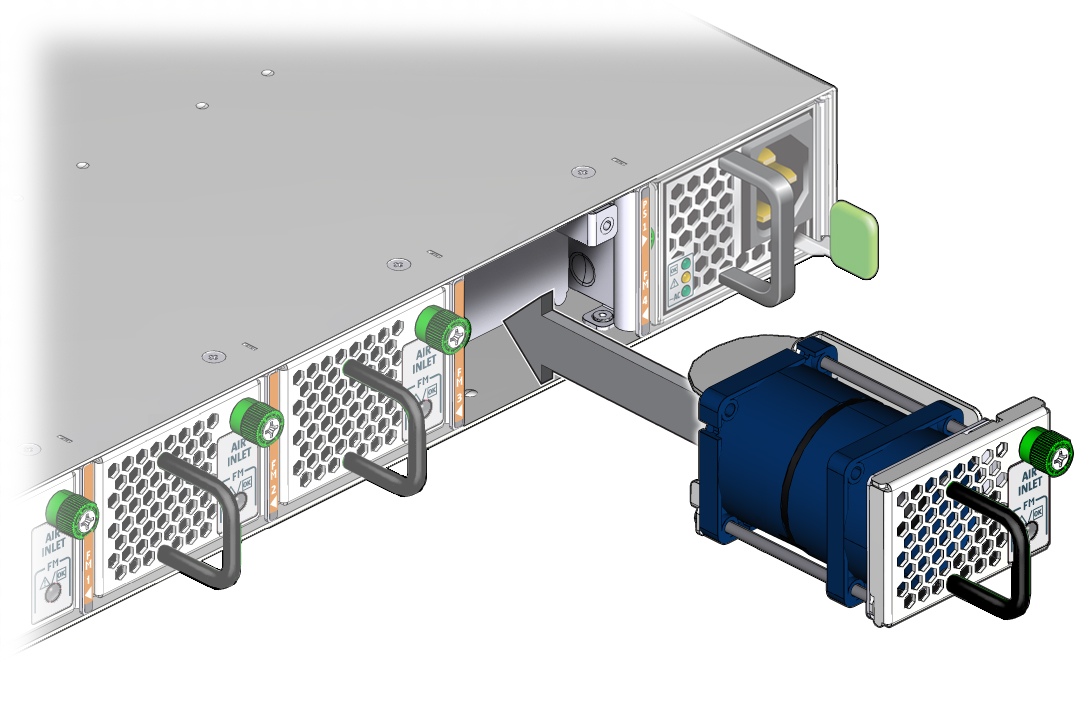

2. つまみねじが右側にある状態で、ファンモジュールをスイッチシャーシの開口部の位置に合わせます。

3. ファンモジュールが止まるまで、ファンモジュールをシャーシ内にしっかりスライドさせます。

   ファンモジュールの電源がただちに入ります。

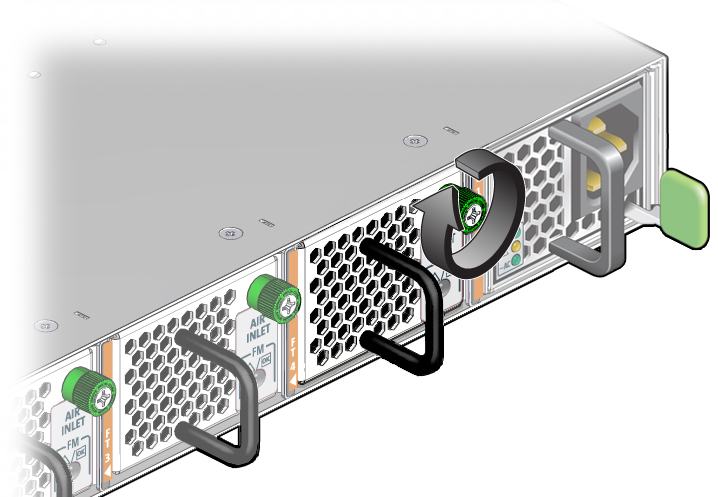

4. 脱落防止機構付きつまみねじを締めて、ファンモジュールをスイッチシャーシ内に固定します。

5. ファンモジュールのアテンション LED が消灯していることを確認します。
   • アテンション LED がまだ点灯している場合は、ファンモジュールを検証するを参照してください。
   • アテンション LED が消灯している場合は、Step 6 に進みます。
6. 次のタスクを確認します。
   • SER MGT の常時接続がある場合は、SER MGT ケーブルを接続します。

     SER MGT ケーブルの接続を参照してください。

   • SER MGT 接続がない場合は、エアダクト構成部品を取り付けます。

     エアダクト構成部品の取り付けを参照してください。

関連情報

• ファンモジュール LED

• 障害のあるファンモジュールを特定する

• ファンモジュールを取り外す

• ファンモジュールを検証する
