(オプション) 光ファイバ SFP+ ケーブルを組み立てる

光 SFP+ ケーブルが組み立てられていない場合は、スイッチに接続する前にケーブルを組み立てる必要があります。


注 -  組み立てる前に、光ファイバケーブルの両端およびトランシーバのソケットがきれいで、光学的にクリアである必要があります。そうするように指示されるまで、光ファイバケーブルの保護キャップまたはトランシーバのプラグを取り外さないでください。
  1. このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。

    データケーブルの保守を参照してください。

  2. SFP+ 光トランシーバおよびファイバ光ケーブルを梱包から取り出します。
  3. SFP+ 光トランシーバからプラグを抜きます。
  4. 光ファイバケーブルの LC コネクタからキャップを取り外します。
  5. LC コネクタのシャフトを持ち、SFP+ 光トランシーバのソケットに LC コネクタを挿入します。

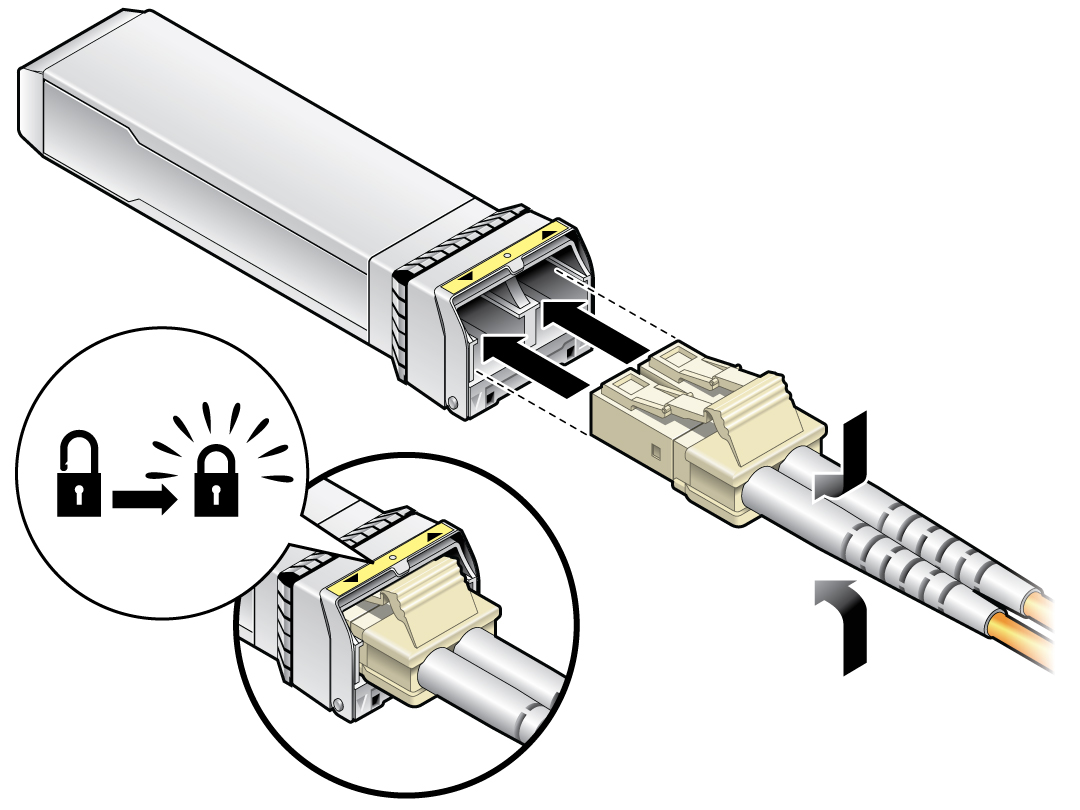

    image:この図は LC トランシーバと LC コネクタの組み立てを示しています。

    注 -  LC コネクタと SFP+ ソケットは正しく接合されるようにロックされます。
  6. カチッと音がするまでコネクタをトランシーバに押し込みます。
  7. ケーブルのもう一方の端に対して、Step 3 からStep 6 を繰り返します。
  8. 取り付けるすべての追加の光ファイバ SFP+ ケーブルに対して、Step 2 からStep 7 を繰り返します。
  9. ケーブルを取り付けるか、またはそのタスクに戻ります。

    データケーブルを取り付けるを参照してください。
