Panneau arrière du contrôleur ZS4-4

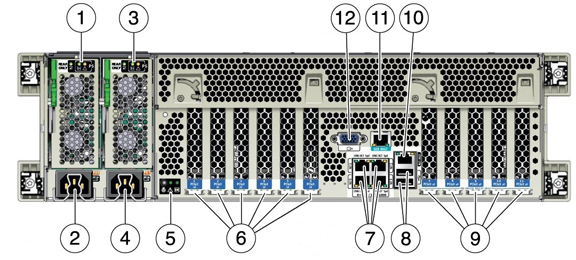

L'illustration suivante présente le panneau arrière du contrôleur ZS4-4. Les cartes PCIe de la configuration de base ne sont pas représentées sur cette illustration.

Figure 1-4  Panneau arrière du contrôleur ZS4-4

image:L'illustration ci-dessus présente le panneau arrière du contrôleur ZS4-4 avec des légendes.
Légende de l'illustration
1 Panneau de DEL de l'unité d'alimentation 0
7 Ports réseau (NET) 10 GbE : NET0 à NET3
2 Entrée CA de l'unité d'alimentation 0
8 Connecteurs USB 2.0 (2)
3 Panneau de DEL de l'unité d'alimentation 1
9 Emplacements de carte PCIe 7 à 11
4 Entrée CA de l'unité d'alimentation 1
10 Port de gestion réseau du processeur de service (NET MGT)
5 Panneau de DEL de l'état système
11 Port RJ-45 de gestion série (SER MGT)
6 Emplacements de carte PCIe 1 à 6
12 Port vidéo DB-15
