Indicateurs sur le panneau avant des étagères de disques
Les illustrations suivantes présentent les indicateurs du panneau avant.

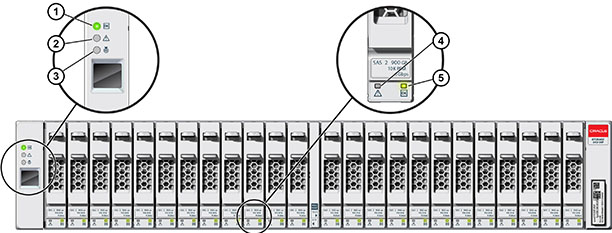

Figure 1-69 Indicateurs sur le panneau avant pour Oracle Storage Drive Enclosure DE2-24P
| | |
|---|
1 Indicateur d'alimentation du système | 4 Indicateur de panne d'unité | | 2 Indicateur de panne de module | 5 Indicateur d'alimentation/d'activité | | 3 Indicateur de localisation | | |
|
Figure 1-70 Indicateurs sur le panneau avant pour Oracle Storage Drive Enclosure DE2-24C
| | |
|---|
1 Indicateur d'alimentation du système | 4 Indicateur d'alimentation/d'activité | | 2 Indicateur de panne de module | 5 Indicateur de panne d'unité | | 3 Indicateur de localisation | | |
|

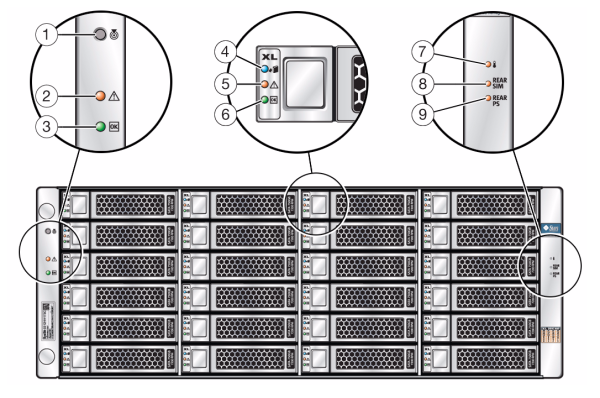

Figure 1-71 Indicateurs sur le panneau avant pour l'étagère Sun Disk Shelf
| | |
|---|
1 Bouton et indicateur de localisation | 4 Indicateur de disque prêt à être retiré | 7 Indicateur d'avertissement de surchauffe | 2 Indicateur de panne système | 5 Indicateur de panne de disque | 8 Indicateur de panne de carte de module SIM | 3 Indicateur d'alimentation du système | 6 Indicateur d'activité du disque | 9 Indicateur de panne d'alimentation |
|
