Panneau avant du contrôleur ZS4-4
Les emplacements des unités de contrôleur ZS4-4 et les composants du panneau avant sont présentés dans l'illustration suivante.

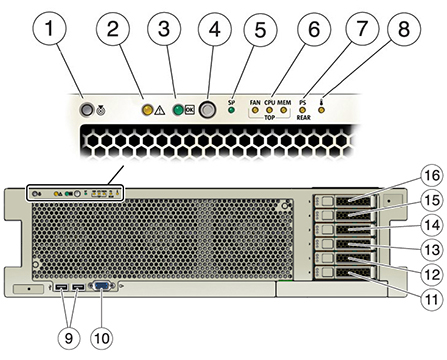

Figure 1-2 Panneau avant du contrôleur ZS4-4
|
|---|
1 Bouton/DEL de localisation (blanc) | 9 Connecteurs USB 2.0 (2) | 2 DEL d'intervention requise (orange) | 10 Port vidéo DB-15 | 3 DEL d'alimentation/OK (verte) | 11 Unité d'initialisation 0 (requise) | 4 Bouton d'alimentation | 12 Unité d'initialisation 1 (requise) | 5 DEL de processeur de service (SP) OK (verte)/Panne (orange) | 13 Disque dur électronique 2 (facultatif) | 6 DEL d'intervention requise sur le ventilateur/le CPU/la mémoire (orange) | 14 Disque dur électronique 3 (facultatif) | 7 DEL de panne d'alimentation (PS) Intervention requise (orange) | 15 Disque dur électronique 4 (facultatif) | 8 DEL d'avertissement de surchauffe (orange) | 16 Disque dur électronique 5 (facultatif) |
|
